제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 드릴링 | 맥스. 크기 너비 x 높이: | 700 × 500mm |
|---|---|---|---|
| 최소 크기 너비 x 높이: | 100×100mm | 빔 길이: | 2000 ～ 12200mm |
| 메인 스핀들 모델: | BT40 | 모터 전력: | 11kW |
| 방추 속도: | 100 min 3000 r/min | 구멍 직경: | φ5 φ φ30 mm |
| 강조하다: | cnc 내부 비분쇄기,cnc 단면도 비분쇄기 |
||

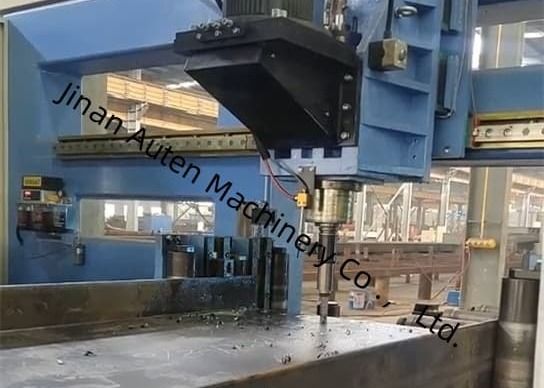

BT40 모델 메인 스핀들 고속 정밀 CNC H 빔 드릴링 머신 5-30mm 구멍 직경
응용 산업:

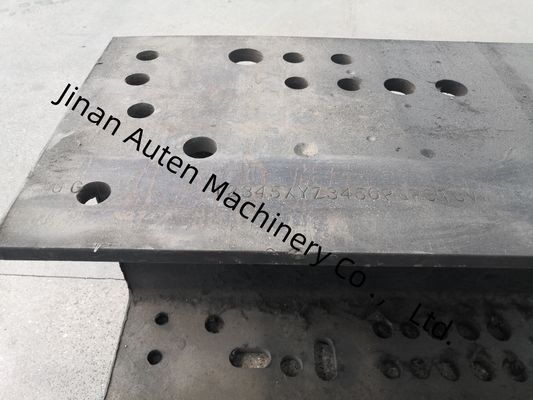

이 공작 기계는 주로 H형강 드릴링에 사용됩니다. 이 공작 기계는 세 개의 고속 정밀 드릴링 스핀들을 사용하여 공작물을 드릴링합니다. 높은 가공 정확도와 편리한 작동의 특징을 가지고 있습니다. 강철 구조 산업에서 없어서는 안 될 고효율 장비이며 건설, 교량, 타워 마스트 및 그리드 등 다양한 산업 분야에서 널리 사용됩니다.
CNC 드릴링 머신 구성 요소 라인:
드릴링 머신은 주로 본체, CNC 공급 시스템, 배출 컨베이어, 냉각 시스템, 유압 시스템, 공압 시스템, 윤활 시스템, 전기 시스템 및 폐기물 처리 차량으로 구성됩니다. 생산 라인은 고정 베드 구조와 가동 공작물 구조를 채택합니다. 이 구조의 3차원 드릴은 자동화된 생산에 편리합니다.
본체:
주로 베이스, 베드, 가동 슬라이딩 테이블, 헤드스톡, 상부 압착 장치, 측면 압착 장치 및 열식 공구 매거진으로 구성됩니다.
베드는 강성과 안정성이 뛰어나 고속 가공으로 발생하는 하중과 진동을 견딜 수 있으며 공작 기계의 정확성을 보장합니다.
고정 측, 이동 측 및 상부 유닛 헤드스톡, 즉 수평 및 수직 방향으로 드릴링하기 위해 총 3개의 헤드스톡이 메인 머신에 설치됩니다. 각 헤드스톡은 독립적으로 작동할 수 있으며 동시에 드릴링 작업을 완료할 수도 있어 생산 효율성을 크게 향상시킵니다. 각 헤드스톡에는 BT40 고속 기계식 스핀들 세트가 있으며, 해당 열식 공구 매거진은 최대 4개의 드릴 직경을 설치할 수 있습니다(스핀들에 공구가 없을 때). 공작물을 한 번 클램핑하면 4개의 다른 구멍을 자동으로 가공할 수 있습니다. 스핀들 이송은 서보 모터로 구동되며, 프로그램 제어를 통해 고속 전진, 작업 전진 및 고속 되감기를 실현할 수 있습니다. 스핀들 모터는 스핀들 서보 모터로 구동되며, 속도는 무단으로 조정되며 속도 범위는 넓습니다.
세 개의 헤드스톡 유닛이 베드에 걸려 있으며, 각 헤드스톡 유닛은 두 세트의 서보 모터로 구동되어 헤드스톡의 수평 및 수직 이동을 실현하며, 볼 스크류로 구동되고 정밀 선형 롤링 가이드로 안내됩니다. 이 장비는 드릴링 과정에서 두 방향으로 공작물을 압축합니다. 공작물 위에는 오일 실린더가 압착 메커니즘을 구동하여 공작물을 수평 지지 롤러에 누르고, 오일 실린더가 압착 메커니즘을 구동하여 공작물을 측면에서 누릅니다.
사양:
| H 빔 매개변수 | 최대 크기 너비 x 높이 | 700×500mm | |
| 최소 크기 너비 x 높이 | 100×100mm | ||
| 빔 길이 | 2000～12200mm | ||
| 메인 스핀들 | 수량 | 3 | |
| 모델 | BT40 | ||
| 모터 전력 | 11 kW | ||
| 스핀들 속도 | 100～3000 r/min | ||
| 구멍 직경 | φ5～φ30 mm | ||
| CNC 축 | X축 서보 모터 전력 | 약 5 kW | |
| 수평 드릴링 위치 축 서보 모터 전력 | 약 1.5 kW | ||
| 수직 드릴링 위치 축 서보 모터 전력 | 약 3 kW | ||
| 드릴링 이송 서보 모터 | 약 2 kW | ||
| 공구 매거진 | 수량 | 3 | |
| 유형 | 열 스타일 | ||
| 공구 매거진 용량 | 4 x 3 | ||
| 가공 정확도 | 구멍 거리 편차 | 1미터 이내의 두 구멍 | ±0.5 |
| 허용 편차 값은 구멍 거리가 1미터 추가될 때마다 ±0.2mm 증가하며, 최대 ±2mm를 초과하지 않습니다. | |||
| 끝단 여유 편차 | ±1.0 mm | ||
| 기계 크기 | 약 33x5.5x3.3m | ||
