잘리면서, 정처없이 돌아다니, 각도, 보, 플레이트와 플랜지의 성형 기계를 펀칭하는 CNC 드릴링을 위한 중국 최고의 품질 제품!
새로운 것을 하고 좋은 것을 하세요 !
|
제품 상세 정보:
결제 및 배송 조건:
|
| 모터 전력: | 4KW | 처리 속도: | 20-25m/Min |
|---|---|---|---|
| 구멍 뚫기 구멍 지름: | ф13.5 ~ ф40mm | 조건: | 새로운 |
| 구멍 직경: | 26MM | 특징: | 높은 신뢰도 |
| 공급속도: | 100 ~ 500 mm/분 | 처리 각도 길이: | 최소 300mm |
| 애플리케이션: | 철골 구조물 타워 발 용접 | 각도 처리 크기: | l63x6 ~ l250x32 mm |
| 종류: | CNC 각도 라인 | 윤곽치수: | 12000mm x 5000mm x 2000mm |
| 제어 시스템: | 지멘스/파낙 | 처리 각도 크기: | 40х40 ~3 ~ 125х125х10mm |
| 마킹 힘: | 700KN |
제품 사용:

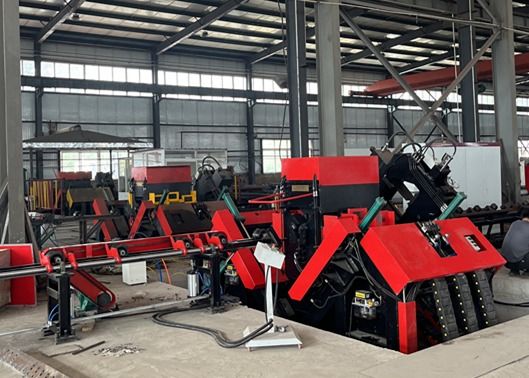

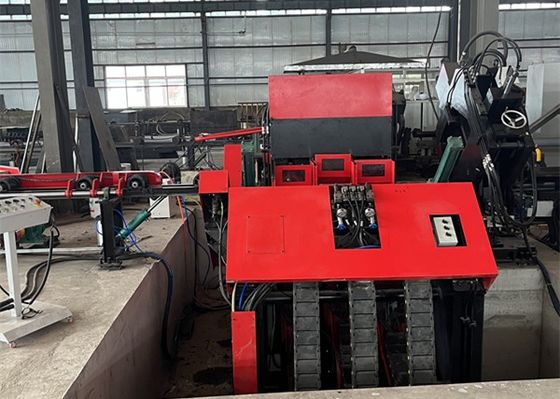

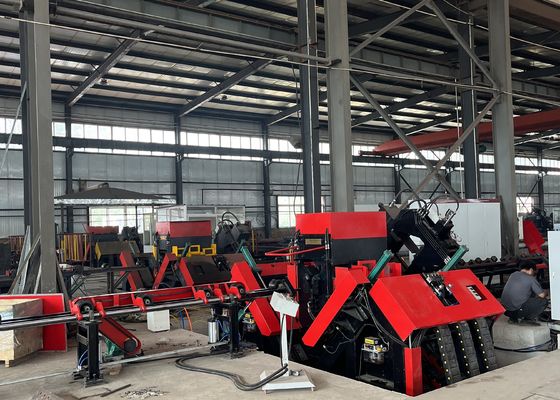

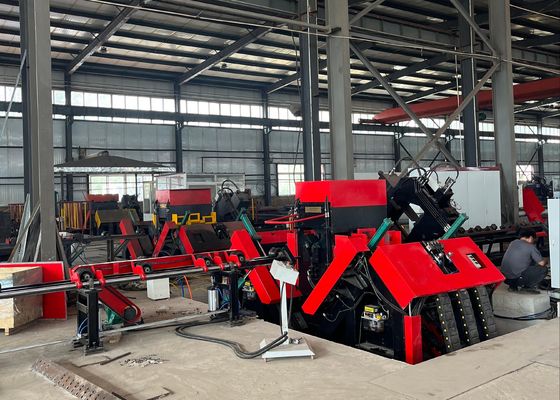

이 장비는 주로 송전 라인 타워에 대용량, 고강도 각 강철의 굴착 및 스탬핑에 사용됩니다. 이 생산 라인에서는 각 강철의 모든 구멍을 처리 할 수 있습니다.높은 구멍 품질을 갖춘, 위치 정확성, 그리고 놀라운 생산 효율성 및 자동화 수준.
제품 특징:
높은 자동화 수준: 생산 라인은 자동 로딩 시스템 (횡단 공급 채널과 회전 로딩 프레임으로 구성된) 과 자동 로딩 메커니즘이 통합되어 있습니다.그리고 자동식량장치이것은 모든 구멍과 각철에 철강 마크 조각을 생산 라인을 통해 하나의 통과에서 완전히 처리 할 수있게하여 수동 개입의 필요성을 없앨 수 있습니다.가동자의 노동 강도를 크게 줄여줍니다..
주요 매개 변수
| 모델 | ADM2532 |
| 각 크기 (mm) | 140*140*10~250*250*32 |
| 원료의 최대 길이 (m) | 14 |
| 표시력 (kN) | 1000 |
| 문자 그룹 번호 | 1 |
| 캐릭터 번호 | 18 |
| 문자 크기 (mm) | 14*10*19 |
| 정확한 거리의 범위 (mm) | 50~220 (단계 없는) |
| 각 쪽에 있는 굴착기 | 3 (그룹 2개, 총 6개) |
| 각 쪽의 블레이드 | 3 |
| 굴착 스핀드 테이퍼 | BT2 |
| 최대 굴착 지름 (mm) | Φ40 |
| 최대 스핀드 회전 속도 ((r/min) | 6000 |
| 굴착 냉각 장치 | MQL 360-2 (건조 냉각) |
| 냉각 장치의 기름 저장 용량 | 2L |
| 절단유 | 식물성 기름 기반의 미세 절단유 ((2000-25) |
| 연료 소비 | 5~50ml/h |
| CNC 트롤리 드라이브 타입 | AC 서보 모터, 랙 및 피니 드라이브 |
| 각도의 최대 공급 속도 (m/min) | 40 |
| AB축 정렬 운동 구동 방법 | 선형 모션 가이드, AC 서보 모터, 볼 스ikulu 부차 운전 |
| 스케이트보드에서 굴착머리의 최대 이동 속도 (m/min) | 10 |
| 굴착 머리의 드라이브 타입 | 선형 모션 가이드, AC 서보 모터, 볼 스ikulu 부차 운전 |
| 굴착 머리의 최대 공급 속도 (m/min) | 14 |
| 피더 트롤리 팔 작업 방법 | 수직 승강기 |
| 방출 쪽에 있는 굴림 실린더의 수 | 4 |
| 수압 역 냉각 방법 | 공기 냉각 |
| CNC 축의 수 | 9 |
| 공기 압력 (MPa) | 1 |
| 전체 전력 | 약 150KW |
| 기계 무게 (kg) | 약 33톤 |
| 전체 차원 (m) | 33*8.5*25 |
