제품 상세 정보:
결제 및 배송 조건:
|
| LxW: | 2000 x 2000 mm | Gantry height: | 600mm |
|---|---|---|---|
| Spindle taper: | BT50-150 | Max.drilling diamter: | Φ50 mm |
| Max.thickness: | ≤160 mm | Tapping diameter: | M3-M28 |
| T-slot width: | 28mm | Servo spindle motor power: | 22KW |
적용:
CNC 턴트리 파리 및 프레싱 기계는 주로 플랜지, 디스크, 링을 포함한 판 / 구조 구성 요소에 대한 파리, 캄퍼링, 터핑 및 프레싱 작업을 수행하도록 설계되었습니다.,그리고 판은, 그 두께에 관계없이, 그 효율적인 처리 범위 내에서, 단 재료 부품과 복합 재료의 구멍과 맹 구멍을 모두 뚫을 수 있습니다.가공 과정은 디지털로 제어됩니다., 매우 사용자 친화적 인 운영을 보장하고 높은 정확도로 자동화 된 생산을 지원하며 여러 제품 품종에 적응 할 수 있으며 대량 생산에 확장 할 수 있습니다.

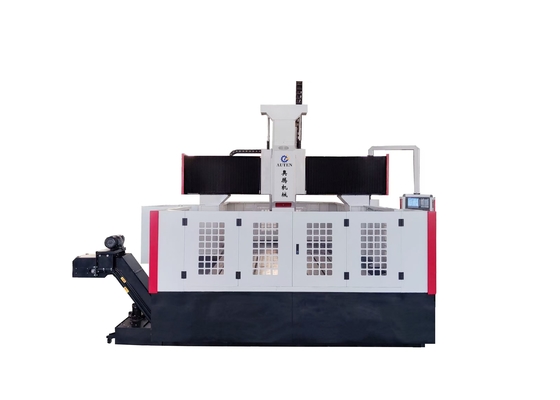

장비 구조:
장비는 주로 침대 작업 테이블, 이동 가능한 게트리, 이동 가능한 슬라이딩 샐러, 드릴링 및 프레싱 전력 헤드, 자동 윤활 시스템, 보호 메커니즘,순환 냉각 장치, 수치 제어 시스템 및 전기 시스템. 롤링 가이드 짝에 의해 지원 및 안내되고 정밀 리드 나사 쌍에 의해 구동,기계 도구는 높은 위치 정확성과 반복 위치 정확성을 자랑.
기계 침대와 작업판:
기계 침대는 용접을 거치며, 그 다음 굽기 및 정밀 가공을 통해 영구적인 차원 안정성으로 예외적인 동적 및 정적 경직성을 보장합니다.두 개의 고정도 선형 가이드가 침대 기판의 양쪽에 장착되어 가이드 슬라이더에 균일한 힘 분포를 가능하게하고 기계의 딱딱성을 크게 향상시킵니다.팽창력, 압축 저항.드라이브 시스템은 쌍면 드라이브를 위해 정밀 공 나사 조립 장치와 결합된 AC 서보 모터를 사용하며 Y 축을 따라 게트리 이동을 용이하게합니다.또한, 작업 벤치는 작업 조각을 안전하게 고정하기 위해 수압 실린더 클램핑 시스템과 통합되어 있습니다.

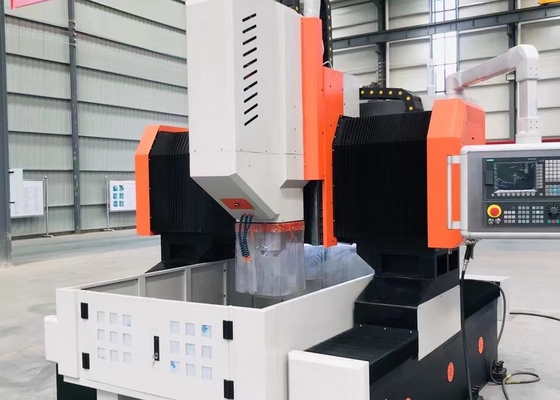

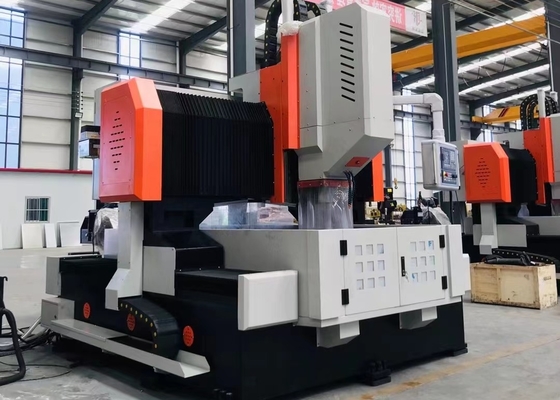

모바일 갱트리:
이동용 기판은 회색 철 (HT250) 가루로 구성되어 있으며, 앞면에는 2개의 초고부하를 운반하는 롤링 선형 가이드가 장착되어 있습니다.세트 정밀 볼 스크루, 세르보 모터와 함께, 전력 헤드 슬라이드 플레이트가 X 축을 따라 통과 할 수 있으며, 드릴 파워 헤드는이 슬라이드 플레이트에 고정됩니다.턴트리 이동은 원활하고 정확한 움직임을 달성하기 위해 정밀 결합을 통해 공 나사 나리의 회전을 운전하는 서보 모터에 의해 촉진됩니다.
사양:
| 작업 조각 크기 | LxW | 2000x2000mm |
| 갱트리 높이 | 600mm | |
| 작업판 | T 슬롯 너비 | 28mm |
| D릴링 파워 헤드 | 큐티 | 1 |
| 스핀드 톱니 | BT2국제산업 | |
| 최대 굴착 지름 | Φ50mm | |
| 최대 두께 | ≤ 160mm | |
| 터킹 지름 | M3-M28 | |
| 스핀드 속도 | 30~3000 r/min | |
| 세르보 스핀드 모터 파워 | 22kW | |
| 스핀드 아래쪽 끝에서 작업 테이블까지의 거리 | 200~600mm | |
|
동력 헤드의 측면 이동 (X축) |
최대 수평 주름 | 2000mm |
| 측면 이동 속도 | 0~8 r/min | |
| 부근운동용 세르보 모터 전력 | 2.4kW | |
| 갱트리 길쭉한 움직임 (Y축) | 최대 공급 도동 | 2000mm |
| 피드 이동 속도 | 0~8m/min | |
| 피드서보모터 전력 | 2x2.4kW | |
| 수직 램 공급 운동 (Z 축) | 맥스. 스트로크 | 400mm |
| 이동 속도 | 0~8m/min | |
| 세르보 모터 전력 | 2.4kW (브레이크) | |
| 3축 위치 정밀도 | X/Y/Z/A/B/C | ±0.015/1000mm |
| 3축 반복 위치 정밀성 | X/Y/Z/A/B/C | ±0.01/1000mm |
| 기계 무게 | / | 약 11.5T |
| 전체 크기 | LxWxH | 5300x3800x2700mm |
