제품 상세 정보:
결제 및 배송 조건:
|
| Function: | Punching, marking, cutting | Angle size（mm）: | ∟40×40×3～∟140×140×12 |
|---|---|---|---|
| Max. length of blank (m): | 12 | Max. length of finished (m): | 10 |
| Max. Punching (dia. х thi.) (mm): | Φ26×12（Material：Q345 510N/mm2） | Punches per side: | 2 |
| Punching force (kN): | 630 | Marking force (kN): | 630 |
| Cutting force (kN): | 1800 | ||
| 강조하다: | cnc 내부 비분쇄기,cnc 단면도 비분쇄기 |
||

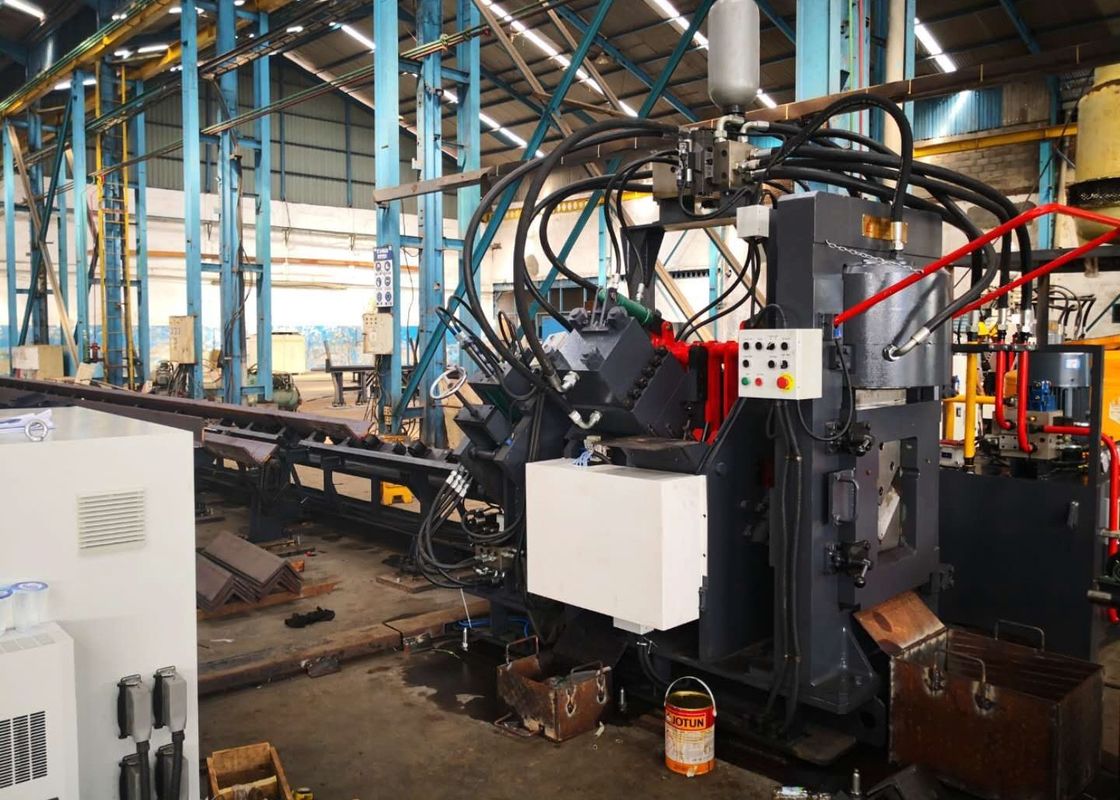

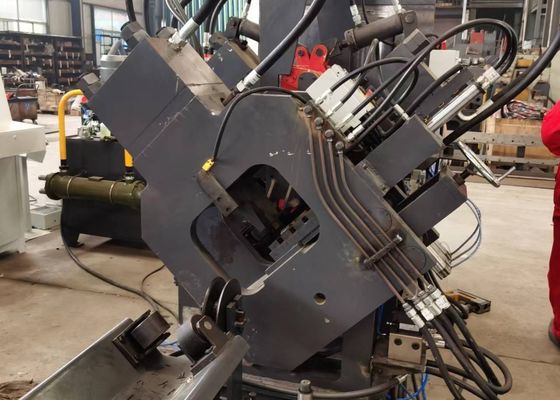

단일 블레이드 절단 CNC 앵글 펀칭 마킹 및 전단 라인 수냉 유압
적용 산업:
| 기능 | 펀칭, 마킹, 절단 |
| 앵글 크기(mm) | ∟40×40×3～∟140×140×12 |
| 최대 블랭크 길이(m) | 12 |
| 최대 완성품 길이(m) | 10 |
| 최대 펀칭(dia. х thi.) (mm) | Φ26×12(재질:Q345 510N/mm2) |
| 면당 펀치 수 | 2 |
| 펀칭력(kN) | 630 |
| 마킹력(kN) | 630 |
절단력(kN) | 1800 |
| 마킹 문자 그룹 | 4 |
| 그룹당 문자 수 | 12 |
| 문자 크기(mm) | 14×10×19 |
| 절단 모드 | 단일 블레이드 절단 |
| CNC 축 | 3 |
| 앵글 공급 속도(m/min) | 80 |
| 유압 시스템 냉각 방식 | 수냉 |
| 가공 정밀도 | GB2694 준수 |
| 프로그램 기능 | 키보드 및 USB 인터페이스로 입력 |
| 치수(mm) | 28000×6500×2200 |
제품 구성:
이 기계는 주로 가로 컨베이어, 회전 로딩 시스템, 인피드 컨베이어, CNC 인피드 캐리지, 펀칭 유닛, 마킹 유닛, 절단 유닛, 언로딩 컨베이어, 유압, 전기 및 공압 시스템 등으로 구성됩니다.
제품 특징:
1. CNC 기술과 서보 모터 공급을 통합하여 높은 효율성과 안정적인 공작물 정밀도를 자랑합니다. 주요 유압, 공압 및 전기 부품은 모두 수입품입니다.
2. 각 측면에는 서로 다른 직경의 세 가지 유형의 펀치를 수용할 수 있는 세 세트의 펀치와 다이가 장착되어 있습니다. 세 세트의 금형은 PLC 제어 하에 집합적으로 이동하여 펀칭 백 마크를 조정할 수 있습니다.
3. 컴퓨터에는 중국어/영어 인터페이스가 장착되어 있어 사용자 친화적인 작동과 공작물 도면 표시 기능이 있습니다. 프로그래밍이 간소화되었으며 로프팅 소프트웨어에서 생성된 프로그램 데이터를 직접 사용할 수 있습니다. 프로그램을 편집할 때 공작물 치수, 구멍 직경, 백 마크 및 공작물 수량만 입력하면 됩니다.
4. CNC 인피드 캐리지는 서보 모터로 구동되며 광전 인코더를 통해 정보를 피드백합니다. 폐쇄 루프 제어를 채택하여 높은 위치 정밀도를 보장합니다.
5. 모든 마킹, 펀칭 및 전단 작업이 자동으로 완료됩니다. 완성된 앵글강은 공압 턴오버 장치로 언로딩할 수 있어 작업 강도를 줄입니다.
이 기계는 앵글강 타워 산업 내에서 앵글강 펀칭, 마킹 및 전단을 위해 설계된 특수 장비입니다. 앵글강 타워 산업에서 일반적인 사양 및 가공 시나리오를 다루는 이러한 샘플을 통해 사용자는 장비의 가공 품질, 정확성 및 장인 정신을 직접 관찰할 수 있으며 특정 생산 요구 사항에 대한 성능 및 적합성을 평가하기 위한 실질적인 참고 자료 역할을 합니다.
