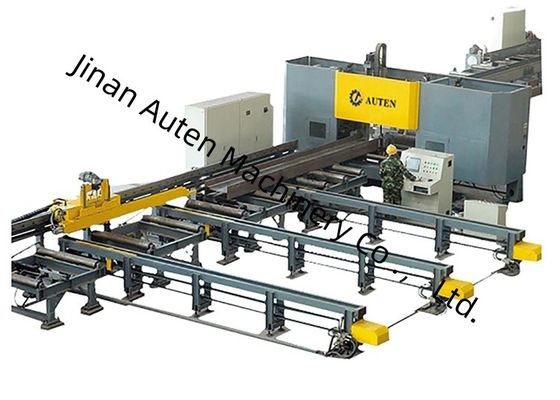

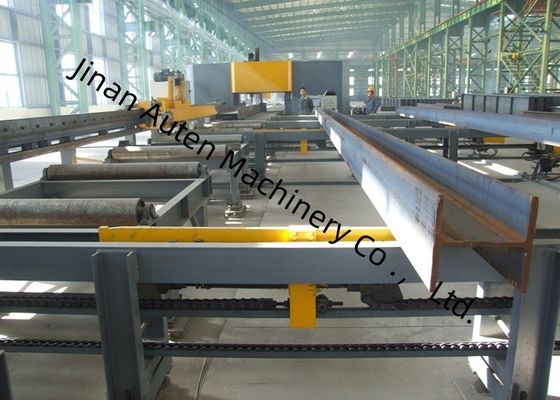

3 스핀드 BT40 CNC 빔 뚫기 표시 및 깎기 기계 빔 길이는 2000~13000mm
기계 도구 사용:
이 기계 도구는 주로 H 모양의 철강, 채널 철강 및 기타 철강을 파고, 탭 및 표시하는 데 사용됩니다. 세 개의 BT40 고속 스핀드가 철강의 세 면을 파기하는 데 사용됩니다.각 얼굴은 한 개의 스핀드가 있습니다., 그리고 그에 해당하는 라인 도구 매거진은 최대 4 개의 프로블 스펙을 수용 할 수 있습니다.
그것은 높은 처리 효율, 높은 정밀도, 쉬운 조작 및 광범위한 응용의 특징을 가지고 있습니다. 그것은 건설, 가하지,타워와 그리드.
기계 도구 구조와 구성:
이 기계 도구는 주로 굴착 기계, 공급 트롤리, 공급 채널, 배하 채널, 냉각 시스템, 수압 시스템, 공기 시스템, 윤활 시스템, 전기 시스템으로 구성됩니다,기계 도구는 고정 된 침대와 움직이는 작업 조각 구조를 채택합니다. 3 차원 드릴링의 이러한 구조는 자동 생산에 적합합니다.
뚫기 기계
굴착 기계는 주로 기단, 침대, 이동식 슬라이드, 스핀들 박스, 상부 압축 장치, 측면 클램핑 장치 및 라인 도구 매거진으로 구성됩니다.
기계 도구는 세 개의 스핀들 박스, 즉 고정 측면, 이동 측면 및 상부 단위 스핀들 박스를 가지고 있으며, 각각 수평 및 수직 방향으로 드릴 때 사용됩니다.각 스핀들 박스는 독립적으로 작동 할 수 있으며 동시에 드릴 작업을 완료 할 수 있습니다., 이는 생산 효율을 크게 향상시킵니다. 각 스핀드 박스는 BT40 고속 기계 스핀드 세트를 갖추고 있습니다.그리고 해당 라인 도구 매거진은 최대 4 지름의 드릴 비트 (스핀들 위에 도구가 없을 때) 로 설치될 수 있습니다., 그리고 4 개의 다른 구멍 직경은 작업 조각이 한 번 클램프 될 때 자동으로 처리 될 수 있습니다. 스핀드 공급은 서보 모터에 의해 구동되고, 빠른 앞으로,프로그램 컨트롤을 통해 앞뒤로 빠르게 작동 할 수 있습니다.스핀드 모터는 스핀드 서보 모터에 의해 구동되며, 속도는 넓은 속도 조절 범위로 단계 없이 조절됩니다.
세 개의 스핀들 박스 단위는 침대 쪽에 매달려 있으며, 각 스핀들 박스 단위는 스핀들 박스의 수평 및 수직 움직임을 달성하기 위해 두 개의 세트 서버 모터에 의해 구동됩니다.고밀도의 선형 롤링 가이드에 의해 구슬 나침반에 의해 구동되며,이 장비는 뚫기 과정에서 작업 부품을 두 방향으로 압축합니다.수압 실린더는 수평 지원 롤러에 작업 조각을 압박하기 위해 작업 조각 위에 압축 메커니즘을 구동, 그리고 수압 실린더는 옆에서 작업 조각을 압축하기 위해 옆에서 압축 메커니즘을 작동시킵니다.
사양:
| H 빔 매개 변수 | 최대 크기 너비 x 높이 | 500×500mm | |
| 미니 크기 너비 x 높이 | 100x100mm | ||
| 빔 길이 | 2000~13000mm | ||
| 통통제철 | 10#?? 40# | ||
| 주 스핀들 | 큐티 | 3 | |
| 모델 | BT2 | ||
| 모터 전력 | 11kW | ||
| 스핀드 속도 | 100~3000 r/min | ||
| 구멍 직경 | φ5·φ30mm | ||
| CNC 축 | X축의 서보 모터 전력 | 약 4.5kW | |
| 수평 굴착 위치 축의 서보 모터 전력 | 약 1.5kW | ||
| 수직 굴착 위치 축의 서보 모터 전력 | 약 3kW | ||
| 펌프, 펌프, 펌프 | 약 2kW | ||
| 도구 잡지 | 큐티 | 3 | |
| 종류 | 줄 스타일 | ||
| 도구 매거진 용량 | 4 x 3 | ||
| 처리 정확성 | 구멍 거리의 오차 | 1미터 내에 두 개의 구멍이 있습니다. | ±0.5 |
| 허용되는 오차 값은 구멍 거리의 1 미터 추가로 증가하면 ±0.2mm 증가하고 최대값은 ±2mm를 초과하지 않습니다. | |||
| 최종 마진 오차 | ±1.0 mm | ||
