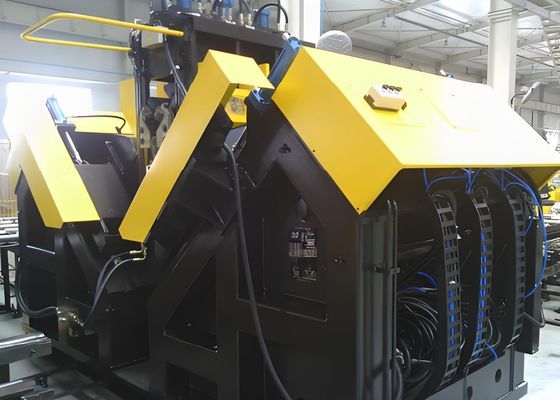

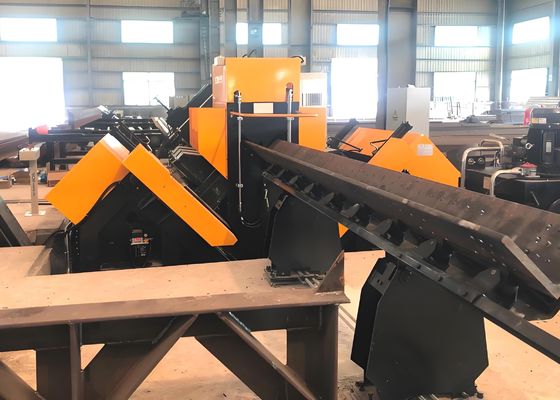

각 쪽에 3개의 블레이드 높은 효율성 CNC 각선 기계 BT40 굴착 스핀드의 테이퍼

각 쪽에 3개의 블레이드 높은 효율성 CNC 각선 기계 BT40 굴착 스핀드의 테이퍼

제품 사용:

이 장비는 주로 송전 라인 타워에 사용되는 큰 크기, 고강도 각 강철을 뚫고 스탬핑하는 데 사용됩니다.각 강철에 필요한 모든 구멍이이 생산 라인에서 처리 될 수 있습니다, 우수한 구멍 품질, 정밀한 위치 정확성, 그리고 높은 생산 효율성과 자동화 기능을 특징으로합니다.

제품 특징:

1높은 자동화 수준. 생산 라인은 자동 로딩 장치 (횡단 공급 채널과 회전 로딩 프레임으로 구성) 와 자동 배하 장치,그리고 자동 먹이 장치모든 구멍 및 각 강철에 철자 표시 표시는 작업 중에 수동 지원이 필요하지 않고 생산 라인을 통해 하나의 통과에서 완료 될 수 있습니다.따라서 노동자의 노동 강도를 크게 줄입니다..

(1) 프레임과 기판은 고품질의 구조용 철 (Q345) 의 용접 된 집합으로 제조됩니다.전체 기계가 기계 도구의 CNC 시스템에 대한 일반 기술 조건에 명시된 표준을 준수, 도매 및 압축 기계의 용접 부품에 대한 기술적 조건, 금속 절단 기계 도구에 대한 기술적 조건,그리고 도매 및 압축 기계의 정밀 검사를 위한 일반 원칙.

(2) 장비의 각 용접된 구성 요소의 용접 품질은 JB/T8609의 관련 요구 사항에 부합하며, 간헐 용접의 길이와 간격은 균일합니다.

(3) 위장된 부품은 겹쳐지는 부분, 접히는 부분, 균열, 모래 구멍 및 공기 구멍과 같은 결함이 없어야 합니다.

(4) 모든 용접 된 금속 부품, 그리고 부체, 작업 테이블, 베이스 및 실린더 블록을 포함한 가조 (조조각) 부품은 내부 스트레스를 제거하기 위해 완화됩니다.

(5) 주요 도조, 용접 및 주름은 관련 표준에 대한 준수를 보장하기 위해 내부 결함 및 균열이 엄격히 금지되어있는 결함 탐지 검사에 적용됩니다.

2타이핑 단체는 높은 강도와 안정적인 성능을 가진 폐쇄 구조를 채택합니다. 인쇄 단체는 기계 기단에 고정 된 침대 지원, 이동식 침대,그리고 수압 구동의 프레스 헤드 문자 상자인쇄 작업은 컴퓨터 지침에 따라 도면에서 지정된 위치에서 수행됩니다. 기계의 처리 범위를 확장하기 위해,수동 조정 메커니즘이 적용되었습니다., 각기 다른 사양의 각축철의 타이핑 위치를 수용하기 위해 이동체 (즉, 캐릭터 헤드의 위치) 의 아래쪽으로 위치를 조정 할 수 있습니다.

주요 매개 변수
