제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 빔 펀칭 | 플레이트 두께 (밀리미터): | 4-9 |
|---|---|---|---|
| 재료 인장 강도 (MPA): | 최대 750 | 공작물 길이 (mm): | 4000-12000 mm |
| 공칭 가공력: | 1200KN | 공작물 캠버 (MM): | ≤7/12m |
| 수유 속도 x: | 50m/min | 급식 속도 Y: | 30m/min |
| 강조하다: | cnc 내부 비분쇄기,cnc 단면도 비분쇄기 |
||
적용:

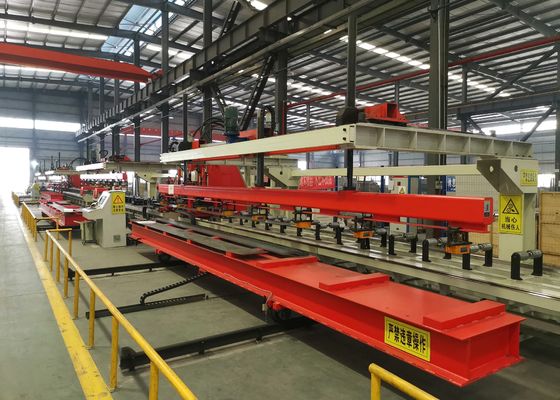

이 기계는 자동차 산업 내에서 평평한 가로 빔에 구멍을 뚫기 위해 설계된 전문 장비입니다.
구조 구성:

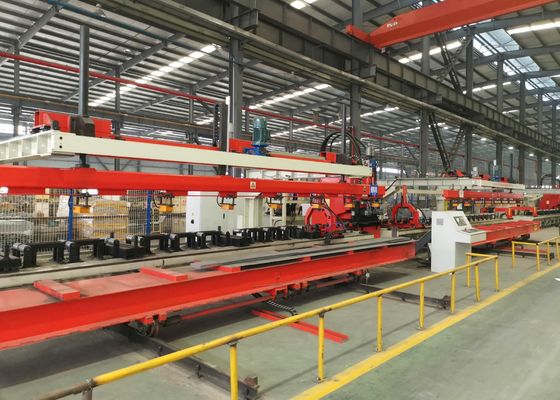

이 기계는 주로 자동 로딩 및 로딩 장치, 변광 판의 자동 보상을위한 센터 장치, 공급 장치, 펀칭 장치,자동 폐기물 배출 장치, 그리고 수압, 전기 및 공기 시스템.
제품 특징:
1제어 시스템은 SIEMENS 828D CNC 시스템을 이용하고, 세르보 모터 공급을 통해 높은 작업 효율과 일관된 작업 조각 정밀도를 보장합니다.
2공급 지원 롤러에 0~200mm의 높이 차이로 변형 절단판의 가공을 수용할 수 있는 서보 센터링 장치가 장착되어 있습니다.
3다양한 지름의 최대 25개의 폼을 설치할 수 있어 빠르고 편리하게 설치할 수 있습니다.
4· 판의 로딩, 펀칭 및 배하 작업은 완전히 자동화되어 노동 강도를 줄입니다.
5폐기물들은 자동으로 배출되고 수집됩니다.
6. 자동 프로그래밍 소프트웨어는 다른 CAD 소프트웨어에 의해 생성 된 AUTOCAD 또는.DXF 형식의 그래픽에서 그래픽을 직접 가져올 수 있습니다. 사용자 친화적인 인간-기계 인터페이스를 통해,그것은 기계 도구 가공 프로그램의 자동 생성 완료, 시간을 절약하고 오류를 제거합니다.
주요 기술 매개 변수:
| - 아니 | 이름 | 가치 |
| 1 | 명목 힘 | 1200KN |
| 2 | 가공판 크기와 범위 | |
| 3 | 길이 | 4000~8000mm |
| 너비 | 200~550mm | |
| 두께 | 3~6mm | |
| 들어오는 엽물 톱니 굽기 | ≤7mm/10m | |
| X축 잎 불평형 | ≤10mm/1000mm,≤20mm/8000mm | |
| Y축 잎 불평등 | 5mm | |
| 잎 굽기 | ≤50mm | |
| 엽물질의 기계적 특성 | σb=510~850N/mm2 | |
| 4 | 최대 펀칭 지름 | φ60mm ((최대 펀칭 힘은 기계 도구의 명목 힘을 초과하지 않습니다.) |
| 5 | 모듈 수 | 25개 |
| 6 | 최대 속도 | |
| X축 | 최대=50m/min | |
| Y축 | 최대=30m/min | |
| 7 | 처리 정확성 | |
| X축 | ±0.25/600mm,±0.50 / 3000mm,±0.7 / 8000mm | |
| Y축 | ±0.2 mm / 600 mm | |
| 8 | 처리 방법 | 필터레이션 |
| 9 | 참조 | X축은 판의 길이를 따라 있고, 구멍의 X 좌표는 판 끝을 기준으로 합니다. Y축은 판의 너비이고, 참조점은 중앙선입니다. |
| 11 | 작동 모드 | 수동, 자동 |
