제품 상세 정보:
결제 및 배송 조건:
|
| 각 크기 (mm): | 63x63x4~ 200x200x20 | Max. 최대. Punching (Dia. х Thi.) (mm) 펀칭(Dia. х Thi.) (mm): | Φ26х20 |
|---|---|---|---|
| 펀치력(kN): | 1200 | 절삭력(kN): | 4300 |
| 강조하다: | 고속도 CNC 각도선 기계,cnc 무거운 각 라인 기계,펀칭 표시 시어링 cnc 각선 |
||
강화된 고속 CNC 중각 펀칭, 마크 및 시어링 기계 라인 모델 JNC2020Q
적용 가능난산업:
이 기계는 각 강철 표시, 펀칭, 깎는 주로 각 강철 타워 산업, 전기 전력 장착, 구조 저장 시설 분야에서 사용됩니다.그리고 철강 구조 건설 산업 등.
P제품 구성:

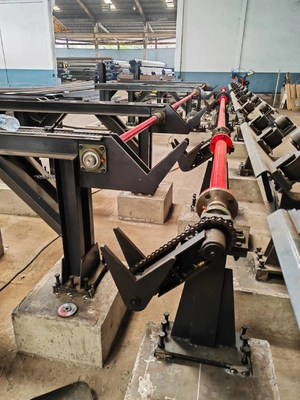

이 기계는 주로 가로 컨베이어, 회전 로딩 시스템, 입력 컨베이어, CNC 입력 캐리, 펀싱 장치, 표시 장치, 절단 장치, 배하 컨베이어,그리고 수압, 전기 및 공기 시스템 등
제품F식재료:
1. CNC 기술을 채택, 세르보 모터 감염, 고 효율성, 안정적인 작업 조각 정밀. 주요 수압, 공기 및 전기 부품 모두 수입.
2. 각 쪽에 3 세트의 펀치와 다이가 있습니다.곰팡이의 세 세트가 완전히 이동할 수 있습니다.
3. 중국어 / 영어 인터페이스를 가진 컴퓨터, 쉬운 조작, 그리고 작업 조각의 도면을 표시 할 수 있습니다. 쉬운 프로그래밍 및 로프팅 소프트웨어에 의해 만들어진 프로그램 데이터를 직접 사용할 수 있습니다.단지 작업 조각의 크기를 입력해야 합니다, 구멍의 지름, 뒷자국 및 편집 프로그램에서 작업 조각의 양.
4. CNC 피드 캐리 는 서보 모터 에 의해 구동 됩니다. 광 전기 인코더는 정보를 다시 공급 합니다. 높은 위치 정밀도를 보장 하기 위해 닫힌 루프 제어.
5모든 표시, 펀칭 및 셰어링은 자동으로 완료되며, 모든 완성 된 각은 작업 힘을 가볍게하기 위해 공기 회전 장치로 배하 할 수 있습니다.
6. 제어 시스템은 호스트 컴퓨터, CNC 시스템, 서보 모터, PLC, 외부 검사 센서 등으로 구성됩니다. 단지 작업 조각의 차원을 입력하면 처리가 생성됩니다.,프로그램 저장, 선택, 표시 및 작업 조각 번호에 따라 통신 할 수 있습니다.
7. 마크링 단위는 좋은 딱딱함과 함께 닫힌 프레임을 채택합니다. 마크링 단위에는 프로그램으로 선택할 수있는 네 개의 문자 박스가 고정되어 있습니다. 마크링 백 마크는 마음대로 설정 할 수 있습니다.
8펀싱, 마크 및 셰어링 실린더는 더 커 NC 캐리 는 새로운 유형이며 더 강합니다. 클램프는 더 강합니다.
S사양:
| 모델 | JNC2020Q |
| 기능 | 펀칭, 마크링, 절단 |
| 각 크기 (mm) | 63×63×4200×200×20 |
| 최대 빈 길이 (m) | 14 |
| 마감된 물체의 최대 길 (m) | 14 |
| 최대 펀칭 (방정 × 두께) (mm) | Φ26×20 ((물질:Q345 또는 Q420) |
| 각 쪽에 펀치 | 3 |
| 펀치 힘 (kN) | 1200 |
| 표시력 (kN) | 1200 |
| 절단 힘 (kN) | 4300 |
| 표기 문자 그룹 | 4 |
| 그룹별 문자 수 | 12 |
| 글자 크기 (mm) | 14×10×19 |
| 절단 모드 | 단발 절단 |
| CNC 축 | 3 |
| 피드백 앵글 속도 (m/min) | 60 |
| 수압 시스템의 냉각 방법 | 물 냉각 |
| 가공 정밀도 | GB2694에 따라 |
| 프로그램 기능 | 키보드와 USB 인터페이스로 입력 |
| 차원 (mm) | 33000 × 6500 × 2350 |
| 무게 (톤) | 약 19세 |
클램프 소재

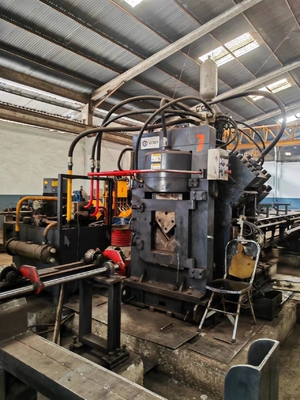

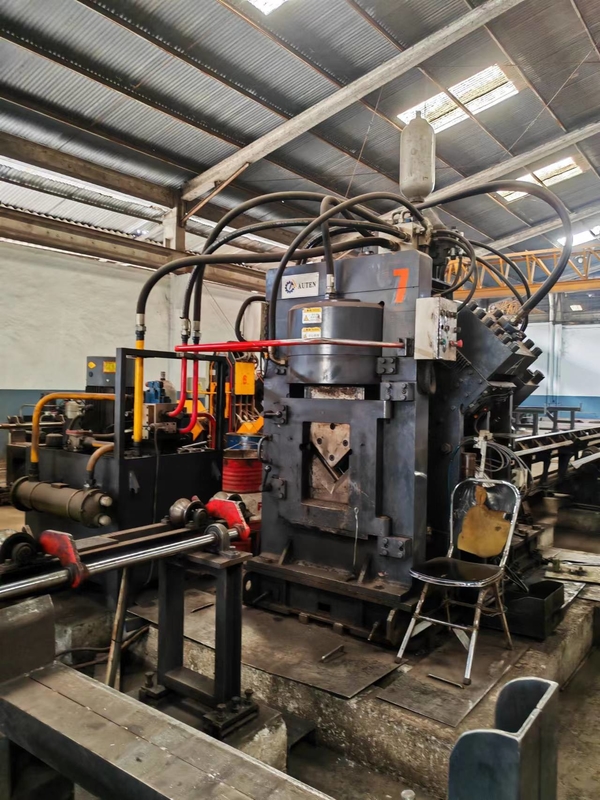

절단 단위

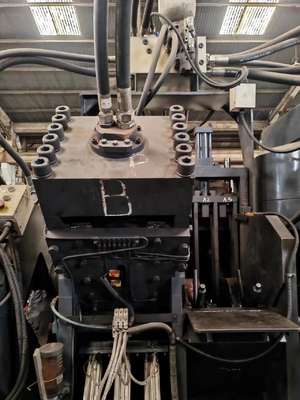

펀칭 유닛
완성된 작업재
