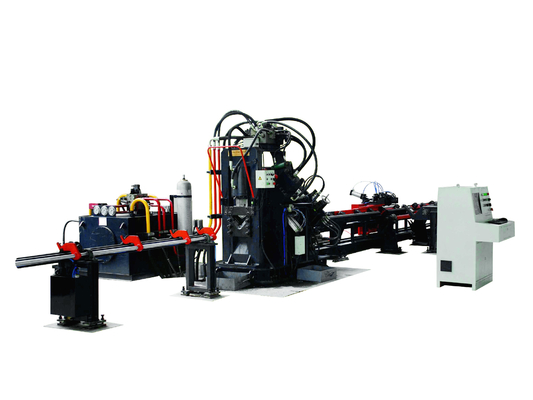

잘리면서, 정처없이 돌아다니, 각도, 보, 플레이트와 플랜지의 성형 기계를 펀칭하는 CNC 드릴링을 위한 중국 최고의 품질 제품!
새로운 것을 하고 좋은 것을 하세요 !
|
제품 상세 정보:
결제 및 배송 조건:
|
| Machine function: | punching, marking, cutting | Processing angle steel size range (mm): | L63×63×4~L200×200×20 |
|---|---|---|---|
| Max. punching capacity: | φ26×20(Material Q345 510N/mm²) | Number of punches per side: | 3 |
| Shearing mode: | Double shearing(single shearing optional) | Max. cutting capacity: | L63×63×4~L200×200×20(Material Q345 510N/mm²) |
| Marking force (KN): | 630 (1200 optional) | Number of marking groups (groups): | 4 (8 optional) |
| Character head number of each group: | 12 (18 optional) | character head size (mm): | 14×10×19 |
| Max. length of blank angle steel (m): | 14 | Max. length of finished angle steel (m): | 14 |
| The machining accuracy: | meets the requirements of GB2694 | Feeding speed of angle steel (M / min): | 50 |
| Overall dimension (mm): | 32000×6500×2350 | ||
| 강조하다: | 고속 CNC 각 펀칭 기계,고속 CNC 각 표시 기계,고속 CNC 각도 드릴링 기계 |
||
적용 가능난산업:
이 기계는 각 강철 표시, 펀칭, 깎는 주로 각 강철 타워 산업, 전기 전력 장착, 구조 저장 시설 분야에서 사용됩니다.그리고 철강 구조 건설 산업 등.
제품 특징:
1. CNC 기술을 채택, 세르보 모터 감염, 고 효율성, 안정적인 작업 조각 정밀. 주요 수압, 공기 및 전기 부품 모두 수입.
2.단순한 프로그래밍, 명령어 프로그래밍 및 로프팅 소프트웨어를 채택합니다. TEKLA 소프트웨어로 생성된.NC1 파일을 읽을 수 있습니다.
3. CNC 피드 캐리 는 서보 모터 에 의해 구동 됩니다. 광 전기 인코더는 정보를 다시 공급 합니다. 높은 위치 정밀도를 보장 하기 위해 닫힌 루프 제어.
4모든 표시, 펀칭 및 셰어링은 자동으로 완료되며, 모든 완성 된 각은 작업 힘을 가볍게하기 위해 공기 회전 장치에 의해 풀 수 있습니다.
5. 마크링 단위는 좋은 딱딱성을 가진 닫힌 프레임을 채택합니다. 마크링 단위에는 프로그램으로 선택할 수 있는 네 개의 문자 상자가 고정되어 있습니다. 마크링 백 마크는 마음대로 설정할 수 있습니다.
장점
다른 제조업체보다 더 나은 노동자 강도를 줄입니다.
프로그래밍을 할 때, 당신은 단지 작업 조각의 크기, 구멍 지름, 접합 거리와 작업 조각의 수, 또는 CAD / CAM를 사용하여 직접 변환해야 합니다.
이 기계는 현재 다른 국내 제조업체보다 우월한 팔레티제 및 압축 장치가 장착되어 있으며 큰 곡선으로 각도를 수용 할 수 있습니다.
엣지 깎기 단위는 문형 깎기 칼 박스를 채택하고, 깎기를 교체하는 것은 안전하고 편리하며 빠릅니다.
절단하지 않는 기능, 고정 된 발 재료를 처리 할 수 있으며 실패의 자기 진단 기능이 있습니다.
자동 스파킹 기능은 완성품이 배하될 때 추가될 수 있습니다 (사용자의 선택에 따라).
| 机器型号 기계 모델 |
JNC2020 | |
| 기계 기능 기계 기능 |
冲孔,打字,剪切 冲孔,打字,剪切 펀칭, 마크링, 절단 |
|
| 加工角鋼尺寸范围 (mm) 가공 각 강철 크기 범위 (mm) |
L63×63×4~L200×200×20 |
|
|
최대冲孔能力 |
φ26×20 ((재료Q345 510N/mm2) |
|
| 每侧冲头数 (个) 각 쪽에 있는 펀치 수 |
3 |
|
| 切断方式 깎기 모드 |
双刃剪切 (일단刃剪切选配) 이중 깎기 (일차 깎기 옵션) |
|
|
가장 중요한 결정 능력 최대 절단 용량 |
L63×63×4~L200×200×20 (재료Q345 510N/mm2) L63×63×4~L200×200×20 ((물질 Q345 510N/mm2) |
|
| 打字力 (KN) 표시력 (KN) |
630 (1200选配) 630 (1200 선택) |
|
| 打印组数 (组) 표시 그룹 (그룹) 의 수 |
4 (8选配) 4 (8 선택) |
|
| 每组字头位数 (位) 각 그룹의 문자 제목 번호 |
12 ((18选配) 12 (18 선택) |
|
| 字头尺 (mm) 문자 머리 크기 (mm) |
14×10×19 |
|
| 최대毛?? 角鋼長度 (m) 빈 각 강철의 최대 길이 (m) |
14 |
|
| 최대成品角鋼長度 (m) 완성된 각철의 최대 길 (m) |
14 |
|
| 加工 정밀도 가공 정확성 |
满足GB2694의 요구사항 GB2694의 요구 사항을 충족합니다. |
|
| 角鋼送進 속도 (m/min) 각 강철의 공급 속도 (M / min) |
50 |
|
| 외형 크기 (mm) 전체 차원 (mm) |
32000 × 6500 × 2350 |
|
