제품 상세 정보:
결제 및 배송 조건:
|
| Plate thickness mm: | 4-9mm | Material tensile strength (Mpa):: | Max. 750 |
|---|---|---|---|
| Workpiece length (mm): | 4000-12000 mm | Piece width (mm)th: | 250-600 |
| Nominal force: | 1200KN | Number of modules: | 25 |
| Material tensile strength (Mpa): | Max 750 | ||
| 강조하다: | 재료 인장 펀칭 머신,750mpa 인장 CNC 펀칭 머신,1200KN CNC 펀칭 머신 |
||
1200KN 명목 힘 CNC 트럭 빔 플레이트 펀칭 기계 맥스 750mpa 재료 팽창력
소개
자동차 평면 길쭉한 빔에 대한 CNC 펀칭 생산 라인은 자동차 평면 길쭉한 빔에 대한 펀칭 작업에 전념하는 포괄적인 생산 시스템입니다.국내 및 국제 시장에서 비교 가능한 장비를 활용하여 개발이 생산 라인은 전 세계 다양한 차량 프레임의 펀칭 요구 사항에 맞추어 다양한 제품의 강점을 통합하여 세심하게 설계되었습니다.그것은 흠없이 다양한 프레임 길이 빔의 유연한 처리 요구 사항을 충족 할 수 있습니다, 그리고 안정성과 높은 효율성을 특징으로 합니다.

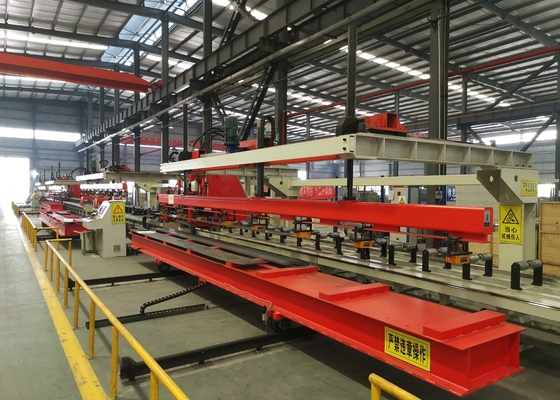

생산 라인 장비 구성 소개 프로세스 흐름:

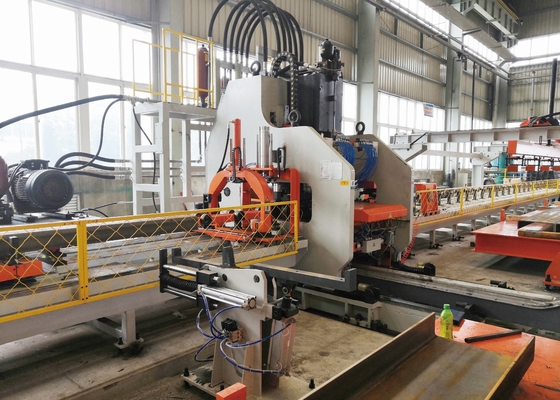

Longitudinal beam preparation→longitudinal electromagnetic automatic feeding→longitudinal material automatic positioning→tail end clamping and auxiliary clamping→workpiece enters the punching host and processed→feed end clamping, 보조 클램핑 및 가공→포크링 완료→작품의 전자기 자동 배하 가공 방법은 필터 유형입니다.길쭉한 빔은 펀칭 때만 앞으로 전달됩니다..
각 기계 장치의 구조:
1경사 빔 베어링 전기 트롤리: 트롤리는 버튼을 통해 라인 밖으로 운전을 제어 할 수 있으며 크레인에 의해 들어온 팔렛을 부하 한 후,로딩 위치로 돌아갑니다.트롤리의 부하는 20톤 이상이고, 도는 1.5m입니다.
2전기 자기 흡수 자동 공급 장치:
장치는 브래킷, 움직이는 빔과 그 유동 장치, 흡입컵 빔과 리프팅 장치, 흡입컵 제어 시스템 등으로 구성됩니다. 흡입컵 빔에 판 탐지 막대가 있습니다.판의 높이에 도달하면 자동으로 멈출 수 있습니다., 그리고 판이 있는지, 빨려든지 감지 할 수 있으며, 작업이 안정적이고 신뢰할 수 있습니다.
흡입컵 빔의 상승과 하락은 동시 상승을 보장하기 위해 안내 막대기로 안내됩니다. 움직이는 빔은 좋은 딱딱성을 가지고 있습니다.그리고 앞과 뒷 움직임은 두 끝에서 동기화를 보장하기 위해 안내 레일에 의해 안내됩니다.;
전자기 턱은 꺼졌을 때 전자기력을 유지하며, 전기를 공급했을 때 비자극화를 역전합니다. 안전하고 신뢰할 수 있습니다.
주요 기술 매개 변수:
| - 아니 | 이름 | 가치 |
| 1 | 명목 힘 | 1200KN |
| 2 | 가공판 크기와 범위 | |
| 3 | 길이 | 4000~8000mm |
| 너비 | 200~550mm | |
| 두께 | 3~6mm | |
| 들어오는 엽물 톱니 굽기 | ≤7mm/10m | |
| X축 잎 불평형 | ≤10mm/1000mm,≤20mm/8000mm | |
| Y축 잎 불평등 | 5mm | |
| 잎 굽기 | ≤50mm | |
| 엽물질의 기계적 특성 | σb=510~850N/mm2 | |
| 4 | 최대 펀칭 지름 | φ60mm |
| 5 | 모듈 수 | 25 |
| 6 | 최대 속도 | |
| X축 | 최대=50m/min | |
| Y축 | 최대=30m/min | |
| 7 | 처리 정확성 | |
| X축 | ±0.25/600mm,±0.50 / 3000mm,±0.7 / 8000mm | |
| Y축 | ±0.2 mm / 600 mm | |
| 8 | 처리 방법 | 필터링 |
| 9 | 기준점 | 판의 길이를 따라 X축, 구멍의 X 좌표는 판의 끝을 기반으로합니다. Y축은 판의 너비 방향으로, 중앙선을 기준으로합니다. |
| 11 | 작업 방법 | 수동, 자동 |
| 12 | 트롤리의 탑재 용량 | 20T |
