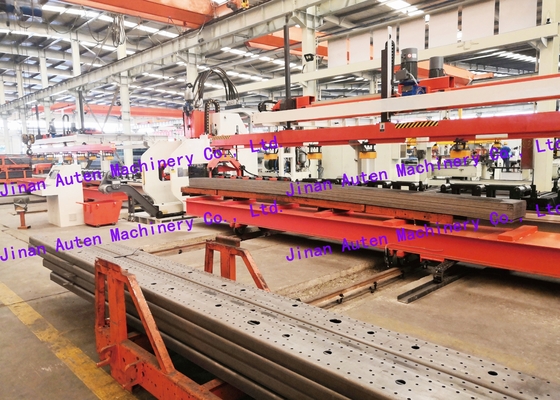

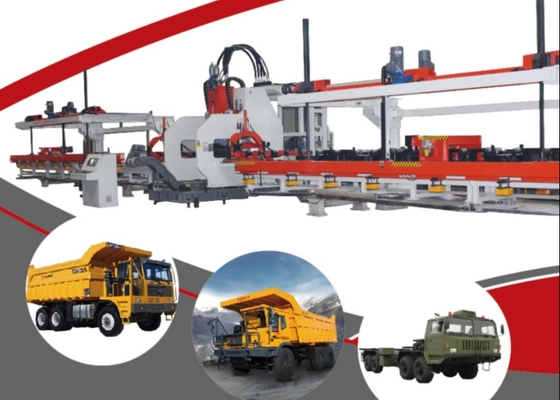

120톤 공칭력 CNC 판재 펀칭 생산 라인 25 모듈 트럭 플랫 빔용
적용 분야:

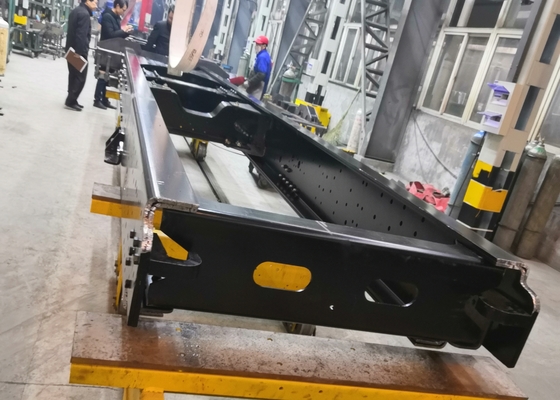

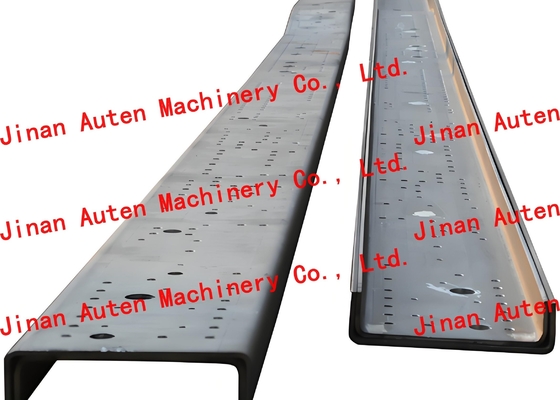

자동차 플랫 종방향 빔용 CNC 펀칭 생산 라인은 자동차 플랫 종방향 빔의 펀칭 공정을 전문으로 하는 통합 제조 시스템입니다. 국내외 시장의 유사 장비를 참조하여 세심하게 설계되었으며, 전 세계 다양한 차량 프레임의 펀칭 사양에 맞춰 다양한 유사 제품의 장점을 통합하여 이 생산 라인은 정교한 솔루션으로 자리 잡았습니다. 다양한 프레임 종방향 빔의 유연한 가공 요구 사항을 능숙하게 충족하며, 안정성과 높은 작동 효율성으로 구별됩니다.
종방향 지지 롤러 테이블
시트를 지지하기 위한 베이스와 지지 롤러로 구성; 롤러의 양쪽 끝은 베어링으로 지지되며, 롤러는 강성과 충격 저항성이 우수하며, 시트는 롤러 위에서 이동합니다.
X축 메인 클램프 공급 장치: 2세트
이 장치는 서보 모터, 정밀 감속기, 플로팅 유압 클램프, 정밀 선형 가이드 레일, 정밀 랙 및 지지대로 구성됩니다. 서보 모터는 정밀 감속기를 통해 헬리컬 기어를 회전시키고, 랙을 통해 회전 운동을 선형 운동으로 변환합니다. 정밀 선형 슬라이드 레일 가이드를 통해 공급 부품의 정밀한 공급이 완료되며, 시트 공급은 정확하고 안정적입니다. 공급 클램프는 플로팅 클램프이므로 일부 휜 시트에 대한 적응성이 뛰어나고, 클램핑력이 크며, 안정적인 작업이 가능합니다.
푸시-풀 클램프. 클램프는 종방향 빔의 양쪽 끝 중간 부분을 클램핑합니다. 이 클램핑 방식은 판재 가장자리에 드롭이 있는 판재를 클램핑할 수 있습니다. 호스트의 양쪽은 대칭으로 배열됩니다.
X축 보조 클램프 공급 장치: 2세트
이 장치는 빔의 헤드 및 테일 엔드를 가공하는 데 사용되며, 유압 클램프, 베이스 및 구동 부품으로 구성되어 있으며, 메인 머신의 각 측면에 1세트씩 있습니다.
전체 공작물 공급 과정에서 공급 측의 클램프가 시트를 잡을 수 없지만 여전히 구멍을 펀칭해야 하는 경우, 펀칭 위치의 정확성을 보장하기 위해 시트는 두 개 이상의 클램핑 지점을 계속 가져야 하며, 클램핑 지점을 변경하는 과정에서 위치 결정 기준의 변경은 허용되지 않습니다. 이 경우 보조 클램핑 장치가 이 문제를 효과적으로 해결합니다. 오일 실린더의 밀어내기에 따라 클램프의 턱이 시트를 클램핑합니다. 이러한 방식으로 펀칭 시 오일 실린더의 압력 하에 시트에 대한 두 번째 클램핑 지점이 있습니다(첫 번째는 블랭킹 측의 메인 클램프), 시트의 부드럽고 정확한 공급을 보장합니다.
매개변수 사양 정보
| 종방향 빔 가공의 주요 매개변수 | ||
| 가공 재료 데이터 | 판 두께 mm | 4-9mm |
| 재료 인장 강도 (Mpa) | 최대 750 | |
| 공작물 길이 (mm) | 4000-12000 | |
| 판 폭 (mm) | 250-600 | |
| 공작물 캠버 (mm) | ≤7/12M | |
| 공작물 거칠기 X(mm) | ≤8/1M ≤20/12M | |
| 공작물 거칠기 Y(mm) | ≤5mm | |
| 장비 성능 매개변수 및 주요 기술 지표 표 | ||
| 공칭력 | 120Tons | |
| 기계 스트로크 X | 12000mm | |
| 기계 스트로크 Y | 600mm | |
| 공급 속도 X | 50m/min | |
| 공급 속도 Y | 30m/min | |
| 구멍 간격 정확도 X | ±0.25mm/200mm ±0.35mm/400mm ±0.50mm/12000mm |
|
| 구멍 간격 정확도 Y (mm) | ±0.3 | |
| 직사각형 그룹 구멍의 대각선 정확도 | ±0.4 mm/300 mm | |
| 모듈 | 25 | |
| 최대 가공 구경 (mm) | Φ60 (공작 기계의 공칭력 범위 내) | |
| 금형 수 | 1세트 | |
