제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 펀칭, 마킹, 절단 | 각 크기 (mm): | 40×40×3 140×140×12 |
|---|---|---|---|
| 맥스. 공백 길이 (m): | 12 | 맥스. 완성 된 길이 (m): | 10 |
| 맥스. 펀칭 (DIA.. THI.) (MM): | φ26 × 12 × (재료 ： Q345 510N/mm2) | 측면 당 펀치: | 2 |
| 펀치력(kN): | 630 | 마킹력(KN): | 630 |
| 절삭력(kN): | 1800 | 마킹 문자 그룹: | 4 |
| CNC 축: | 3 |

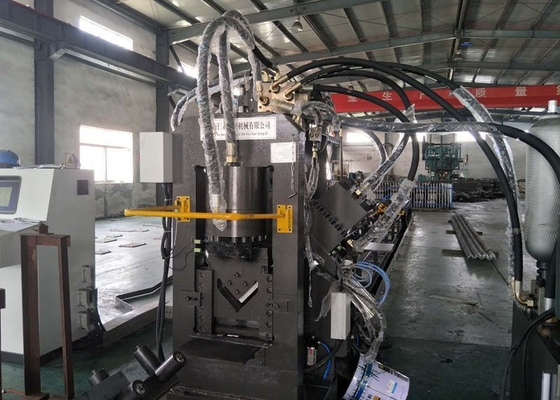

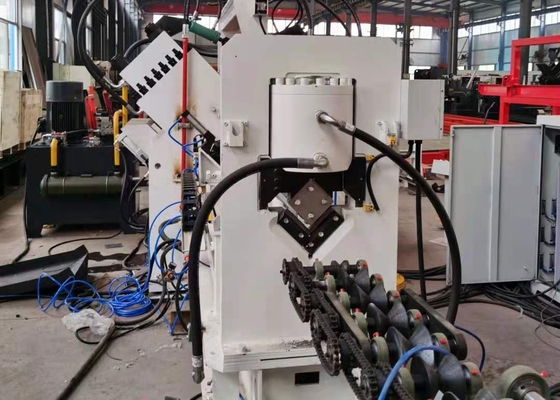

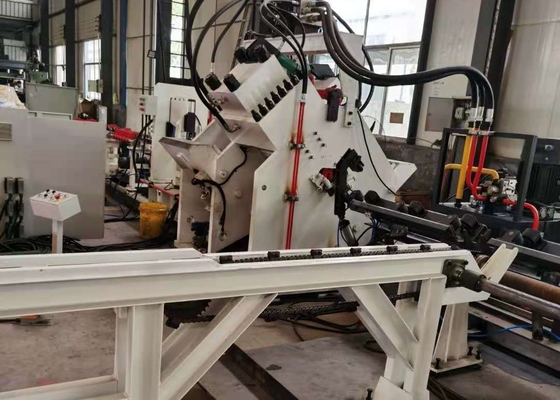

JNC1412 모델 펀칭 마킹 절단 CNC 앵글 라인 머신 630/1000KN 펀칭력
제품 특징:
1. CNC 기술과 서보 모터 공급을 통합하여 고효율과 일관된 공작물 정밀도를 보장합니다. 핵심 유압, 공압 및 전기 부품은 모두 수입산입니다.
2. 각 측면에는 세 개의 펀치 및 다이 세트가 장착되어 있으며, 다양한 직경의 세 개의 펀치를 수용할 수 있습니다. PLC 제어 하에서 세 세트의 금형은 펀칭 백 마크를 조정하기 위해 동기적으로 이동할 수 있습니다.
3. 공작물 다이어그램을 표시할 수 있는 중국어/영어 인터페이스가 있는 컴퓨터가 장착되어 있습니다. 프로그래밍이 간소화되었으며 로프팅 소프트웨어에서 생성된 프로그램 데이터를 직접 사용할 수 있습니다. 프로그램을 편집할 때 공작물 치수, 구멍 직경, 백 마크 및 공작물 수량만 입력하면 됩니다.
4. CNC 인피드 캐리지는 서보 모터로 구동되며, 광전 인코더는 실시간 피드백을 제공합니다. 폐쇄 루프 제어는 높은 위치 정확도를 보장합니다.

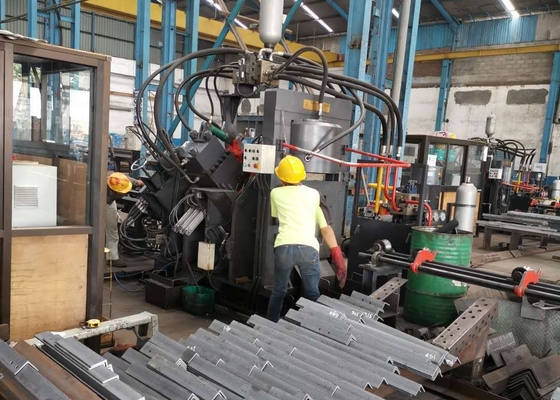

5. 마킹, 펀칭 및 전단 공정이 완전히 자동화됩니다. 완성된 앵글강은 공압 턴오버 장치를 통해 언로딩할 수 있어 작업 강도를 줄입니다.
6. 제어 시스템은 호스트 컴퓨터, CNC 시스템, 서보 모터, PLC 및 외부 감지 센서 등으로 구성됩니다. 공작물 치수를 입력하기만 하면 가공 작업이 시작됩니다. 또한 공작물 번호에 따라 프로그램을 저장, 선택, 표시 및 전송할 수 있습니다.
매개변수 정보
| 모델 | JNC1010 | JNC1412 | JNC2020 |
| 앵글 크기 (mm) | 40*40*3~ 100*100*10 |
40*40*3~ 140*140*12 |
50*50*4~ 200*200*20 |
|
최대 펀칭 (Dia. * Thi.) (mm) |
26*10 | 26*12 | 26*20 |
| 펀칭력 (kN) | 630 | 630/1000 | 1000/1200 |
| 마킹력 (kN) | 630 | 630/900/1200 | |
| 절단력 (kN) | 1000 | 900/1800 | 1540/4300 |
| 최대 블랭크 길이 (m) | 문자 크기(mm) | 문자 크기(mm) | 14 |
| 최대 완성 길이 (m) | 10 | 문자 크기(mm) | 14 |
| 측면당 펀치 수 | 2 | 2 또는 3 | 절단 모드 |
| 마킹 문자 그룹 | 4 | 4 | 4 |
| 문자 수그룹당12 | 문자 크기(mm) | ||
| 14*10*19 | CNC 축 | ||
| 3 | 절단 모드 | ||
| 단일 블레이드 | 이중 블레이드 또는 단일 블레이드 | 앵글 공급 속도(m/min) | |
| 80 | 60 | 60 | 가공 정밀도 |
| GB2694 준수 | 프로그래밍 모드 | ||
| 키보드 입력, USB 인터페이스 | 전체 치수 (m) | ||
| 약 28*6.5*2.2 | 약 29*6.5*2.2 | 약 32*7*2.35 | |
