제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 빔 펀칭 | 플레이트 두께 (밀리미터): | 4-9 |
|---|---|---|---|
| 재료 인장 강도 (MPA): | 최대 750 | 공작물 길이 (mm): | 4000-12000 mm |
| 공칭 힘: | 1200KN | 공작물 캠버 (MM): | ≤7/12m |
| 수유 속도 x: | 50m/분 | 급식 속도 Y: | 30m/분 |
| 강조하다: | 3-6mm 트럭 빔 CNC 펀칭 라인,750Mpa 인장 강도 CNC 펀칭 머신,CNC 판 펀칭 생산 라인 |
||

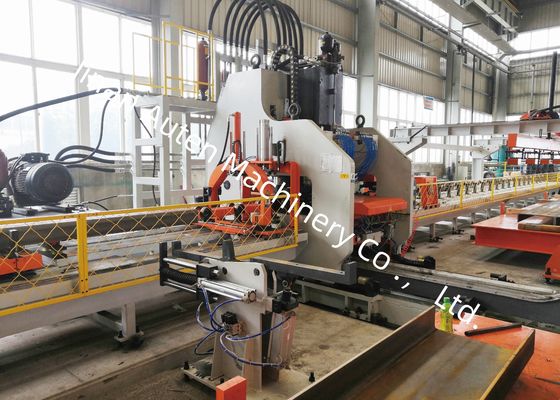

3-6mm 두께 트럭 빔 CNC 펀칭 생산 라인 750Mpa 재료 인장 강도
응용 분야:
이 기계는 자동차 산업 내에서 평평한 종방향 빔에 구멍을 뚫도록 설계된 특수 장비입니다.
주요 기술 매개변수:
| No. | 이름 | 값 |
| 1 | 공칭 힘 | 1200KN |
| 2 | 가공 판 크기 및 범위 | |
| 3 | 길이 | 4000～8000mm |
| 너비 | 200～550mm | |
| 두께 | 3～6mm | |
| 입고 시트 재료 낫 굽힘 | ≤7mm/10m | |
| X축 시트 불균일 | ≤10mm/1000mm ,≤20mm/8000mm | |
| Y축 시트 불균일 | 5mm | |
| 시트 뒤틀림 | ≤50mm | |
| 시트 재료 기계적 특성 | σb=510～850N/mm2 | |
| 4 | 최대 펀칭 직경 | φ60mm(최대 펀칭력은 공작 기계의 공칭 힘을 초과하지 않습니다.) |
| 5 | 모듈 수 | 25개 |
| 6 | 최대 속도 | |
| X축 | 최대=50m/min | |
| Y축 | 최대=30m/min | |
| 7 | 가공 정확도 | |
| X축 | ±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm | |
| Y축 | ±0.2 mm / 600 mm | |
| 8 | 가공 방법 | 여과 |
| 9 | 참조 | X축은 판의 길이를 따라 있으며, 구멍의 X 좌표는 판의 끝을 기준으로 합니다. Y축은 판의 너비이며, 기준점은 중심선입니다. |
| 11 | 작동 모드 |
수동, 자동 |
구조 구성:

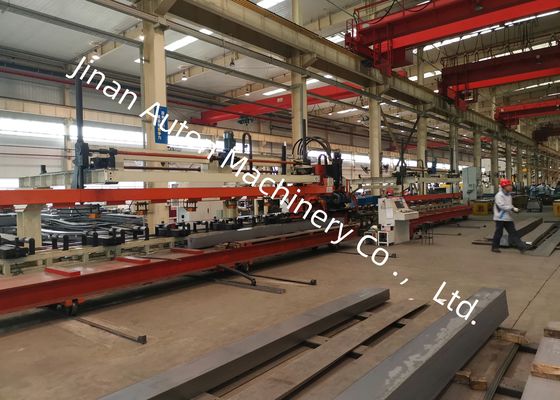

이 기계는 자동 로딩 및 언로딩 장치, 가변 단면 판의 자동 보정을 위한 센터링 장치, 공급 장치, 펀칭 장치, 자동 폐기물 배출 장치와 유압, 전기 및 공압 시스템으로 구성됩니다.
제품 특징:
1. 제어 시스템은 SIEMENS 828D CNC 시스템을 통합하고, 서보 모터로 공급되어 높은 작동 효율성과 일관된 공작물 정밀도를 보장합니다.
2. 서보 중앙 센터링 장치는 공급 지지 롤러에 장착되어 0-200mm의 높이 차이가 있는 가변 단면 판의 가공을 처리할 수 있습니다.
3. 최대 25개의 다양한 직경의 금형을 장착할 수 있으며, 설치 과정이 빠르고 간단합니다.
4. 판의 로딩, 펀칭 및 언로딩은 완전히 자동화되어 작동 강도를 줄입니다.
5. 폐기물은 자동으로 배출되고 수집됩니다.
이 라인으로 가공된 다양한 사양의 완성된 종방향 빔 샘플을 보여주며, 광산 트럭 및 특수 차량에 사용됩니다. 이러한 샘플은 구멍 위치의 정확성, 펀칭 가장자리의 매끄러움, 전반적인 구조적 무결성을 명확하게 보여주어 고객과 검사관이 장비의 성능을 시각적으로 확인할 수 있도록 합니다.
