잘리면서, 정처없이 돌아다니, 각도, 보, 플레이트와 플랜지의 성형 기계를 펀칭하는 CNC 드릴링을 위한 중국 최고의 품질 제품!
새로운 것을 하고 좋은 것을 하세요 !
|
|
제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 펀칭, 마킹, 절단 | 각도 크기 (mm): | ∟40 × 40 × 3 ～∟140 × 140 × 12 |
|---|---|---|---|
| 맥스. 공백 길이 (m): | 12 | 맥스. 완성 된 길이 (m): | 10 |
| 맥스. 펀칭 (DIA.. THI.) (MM): | φ26 × 12 × (재료 ： Q345 510N/mm2) | 측면 당 펀치: | 2 |
| 펀칭 력 (KN): | 630 | 마킹 힘 (KN): | 630 |
| 절단력 (KN): | 1800 | ||
| 강조하다: | 630KN CNC 펀칭 마킹 머신,1000KN CNC 전단 라인,CNC 앵글 라인 절단기 |
||

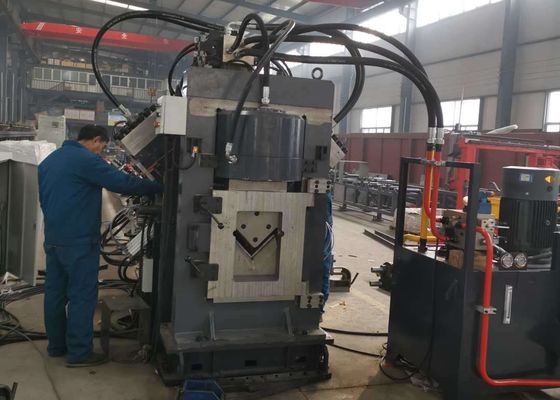

630KN 마킹력 CNC 펀칭, 마킹 및 전단 라인 1000KN 절단력
적용 산업:
이 기계는 철탑 산업 내 앵글강 펀칭, 마킹 및 전단 작업에 특화된 장비입니다.
사양:
| 기능 | 펀칭, 마킹, 절단 |
| 앵글 크기(mm) | Φ40×40×3 ~ Φ140×140×12 |
| 최대 블랭크 길이(m) | 12 |
| 최대 완성품 길이(m) | 10 |
| 최대 펀칭 (dia. x thi.) (mm) | Φ26×12(재질:Q345 510N/mm2) |
| 측면당 펀치 수 | 2 |
| 펀칭력 (kN) | 630 |
| 마킹력 (kN) | 630 |
|
절단력 (kN) |
1800 |
| 마킹 문자 그룹 | 4 |
| 그룹당 문자 수 | 12 |
| 문자 크기 (mm) | 14×10×19 |
| 절단 모드 | 단일 블레이드 절단 |
| CNC 축 | 3 |
| 앵글 공급 속도 (m/min) | 80 |
| 유압 시스템 냉각 방식 | 수냉 |
| 가공 정밀도 | GB2694 준수 |
| 프로그램 기능 | 키보드 및 USB 인터페이스로 입력 |
| 치수(mm) | 28000×6500×2200 |
제품 구성:
이 장비는 주로 가로 컨베이어, 회전 로딩 시스템, 인피드 컨베이어, CNC 인피드 캐리지, 펀칭 모듈, 마킹 모듈, 절단 모듈, 언로딩 컨베이어, 유압, 전기 및 공압 시스템 등으로 구성됩니다.
제품 특징:
1. CNC 기술과 서보 모터 공급 방식을 채택하여 높은 효율성과 안정적인 공작물 정밀도를 자랑합니다. 모든 주요 유압, 공압 및 전기 부품은 수입산입니다.
2. 각 측면에는 서로 다른 직경의 펀치를 수용할 수 있는 3세트의 펀치와 다이가 장착되어 있습니다. 3세트의 금형은 PLC 제어 하에 집단적으로 이동하여 펀칭 백 마크를 조정할 수 있습니다.
3. 시스템에는 중국어/영어 인터페이스를 갖춘 컴퓨터가 장착되어 있어 사용자 친화적인 작동을 보장하고 공작물 다이어그램을 표시할 수 있습니다. 프로그래밍이 간소화되어 로프팅 소프트웨어에서 생성된 프로그램 데이터를 직접 호환할 수 있습니다. 프로그램을 편집할 때 공작물 치수, 구멍 직경, 백 마크 및 공작물 수량만 입력하면 됩니다.
4. CNC 인피드 캐리지는 서보 모터로 구동되며, 광전 인코더가 실시간 피드백을 제공합니다. 폐쇄 루프 제어 메커니즘을 사용하여 높은 위치 정확도를 보장합니다.
5. 마킹, 펀칭 및 전단 공정이 완전히 자동화됩니다. 모든 완성된 앵글강은 공압 턴오버 장치를 통해 언로딩할 수 있어 작업 강도를 줄입니다.
6. 제어 시스템은 호스트 컴퓨터, CNC 시스템, 서보 모터, PLC, 외부 감지 센서 및 기타 구성 요소로 구성됩니다. 공작물 치수를 입력하기만 하면 가공 절차가 자동으로 생성됩니다. 또한 공작물 번호에 따라 프로그램을 저장, 선택, 표시 및 통신할 수 있습니다.
이 샘플들은 앵글강 타워 부문에서 흔히 사용되는 사양과 가공 시나리오를 포함하여 사용자가 장비의 가공 품질, 정밀도 및 솜씨를 직접 검사할 수 있도록 합니다. 이는 특정 생산 요구 사항에 대한 성능 및 호환성을 평가하기 위한 실질적인 참고 자료 역할을 합니다.
송전선 타워에 사용되는 대형, 고강도 앵글강의 드릴링 및 스탬핑을 위해 주로 설계되었으며, 전력 전송 인프라의 건설 및 유지 보수 전반에 걸쳐 다양한 시나리오에서 널리 사용됩니다.
초고압(UHV) 송전선 건설에서 타워가 극한의 기상 조건과 과도한 하중을 견뎌야 하는 경우, 이 장비는 타워의 주요 프레임을 구성하는 앵글강 부품을 가공하는 데 중요한 역할을 합니다. 타워 본체, 크로스 암 및 기타 중요한 구조 부품에 적용되는 앵글강에 대한 드릴링 및 스탬핑 작업을 능숙하게 수행하여 정확한 치수와 견고한 연결을 보장하여 타워의 전반적인 안정성을 확보합니다.
