잘리면서, 정처없이 돌아다니, 각도, 보, 플레이트와 플랜지의 성형 기계를 펀칭하는 CNC 드릴링을 위한 중국 최고의 품질 제품!
새로운 것을 하고 좋은 것을 하세요 !
|
제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 펀칭, 마킹, 절단 | 각도 크기 (mm): | ∟40 × 40 × 3 ～∟100 × 100 × 10 |
|---|---|---|---|
| 맥스. 공백 길이 (m): | 12 | 맥스. 완성 된 길이 (m): | 10 |
| 맥스. 펀칭 (DIA.. THI.) (MM): | φ26 × 10 (재료 ： Q345 510n/mm2) | 측면 당 펀치: | 2 |
| 펀칭 력 (KN): | 630 | 마킹 힘 (KN): | 630 |
| 절단력 (KN): | 1000 |
적용 산업:

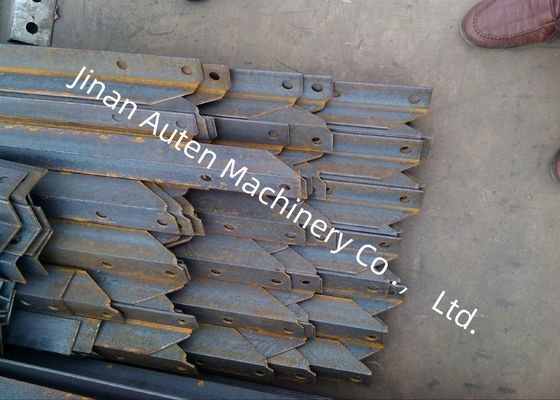

이 기계는 앵글강 타워 산업 분야에서 앵글강 펀칭, 마킹 및 전단을 위해 사용되는 특수 장비입니다.
사양:
| 모델 | JNC1010 |
| 기능 | 펀칭, 마킹, 절단 |
| 앵글 크기(mm) | ∟40×40×3～∟100×100×10 |
| 최대 블랭크 길이(m) | 10 |
| 최대 펀칭(dia. х thi.) (mm) | Φ26×10(재질:Q345 510N/mm2) |
| 면당 펀치 수 | 2 |
| 펀칭력(kN) | 630 |
| 마킹력(kN) | 630 |
| 절단력(kN) | 1000 |
| 마킹 문자 그룹 | 4 |
| 그룹당 문자 수 | 12 |
| 문자 크기(mm) | 14×10×19 |
| 절단 모드 | 단일 블레이드 절단 |
| CNC 축 | 3 |
| 앵글 공급 속도(m/min) | 80 |
| 유압 시스템 냉각 방식 | 수냉 |
| 가공 정밀도 | GB2694 준수 |
| 프로그램 기능 | 키보드 및 USB 인터페이스로 입력 |
| 치수(mm) | 28000×6500×2200 |
제품 구성:
이 기계는 주로 가로 컨베이어, 회전 로딩 시스템, 공급 컨베이어, CNC 공급 캐리지, 펀칭 유닛, 마킹 유닛, 절단 유닛, 언로딩 컨베이어, 유압, 전기 및 공압 시스템 등으로 구성됩니다.
제품 특징:
1. CNC 기술, 서보 모터 공급을 채택하여 고효율, 안정적인 공작물 정밀도를 제공합니다. 주요 유압, 공압 및 전기 부품은 모두 수입산입니다.
2. 각 측면에 세 개의 펀치 및 다이 세트가 있어 서로 다른 직경의 세 가지 종류의 펀치를 설치할 수 있습니다. 세 개의 금형 세트는 PLC에 의해 제어되어 펀칭 백 마크를 변경할 수 있습니다.
3. 중국어/영어 인터페이스를 갖춘 컴퓨터, 쉬운 조작, 공작물 도면 표시 가능. 쉬운 프로그래밍 및 로프팅 소프트웨어로 만든 프로그램 데이터를 직접 사용할 수 있습니다. 프로그램 편집 시 공작물 크기, 구멍 직경, 백 마크 및 공작물 수량만 입력하면 됩니다.
4. CNC 공급 캐리지는 서보 모터로 구동됩니다. 광전 인코더가 정보를 피드백합니다. 높은 위치 정밀도를 보장하기 위한 폐쇄 루프 제어.
5. 모든 마킹, 펀칭 및 전단은 자동적으로 완료되며, 모든 완성된 앵글은 공압 턴오버 장치로 언로딩하여 작업 강도를 줄일 수 있습니다.
전력 인프라를 위한 앵글강 가공 분야의 전문 파트너로서, 사용자 친화적인 CNC 인터페이스를 통해 작동하는 당사의 자동화된 장비는 고강도 앵글강을 효율적으로 가공하여 시간과 비용을 절약해 드립니다. 귀하의 프로젝트 성공을 보장하기 위해 맞춤형 솔루션을 제공합니다.
차세대 앵글강 가공 시스템으로 전력 전송 타워 제조에 혁신을 가져오십시오. 뛰어난 강성과 정밀도를 위해 설계된 당사의 기술은 대형 고강도 부품을 처리하는 방식을 변화시킵니다. 통합된 지능형 제어 시스템은 탁월한 작동 편의성과 데이터 관리 기능을 제공하여 생산 주기를 크게 단축하고 총 소유 비용을 절감합니다. 탁월한 제조 전문 지식을 통해 미래 에너지 인프라를 위한 견고한 기반을 구축하기 위해 저희와 협력하십시오.
