잘리면서, 정처없이 돌아다니, 각도, 보, 플레이트와 플랜지의 성형 기계를 펀칭하는 CNC 드릴링을 위한 중국 최고의 품질 제품!
새로운 것을 하고 좋은 것을 하세요 !
|
|
제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 펀칭, 마킹, 절단 | 각도 크기 (mm): | ∟40 × 40 × 3 ～∟140 × 140 × 12 |
|---|---|---|---|
| 맥스. 공백 길이 (m): | 12 | 맥스. 완성 된 길이 (m): | 10 |
| 맥스. 펀칭 (DIA.. THI.) (MM): | φ26 × 12 × (재료 ： Q345 510N/mm2) | 측면 당 펀치: | 2 |
| 펀칭 력 (KN): | 630 | 마킹 힘 (KN): | 630 |
| 절단력 (KN): | 1800 | ||
| 강조하다: | CNC angle line metal punching machine,3-axis CNC angle shearing line,Φ26×12 CNC punching marking machine |
||

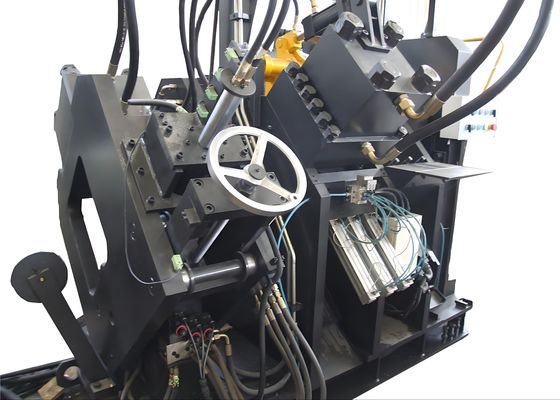

Φ26×12 최대 펀칭 CNC 앵글 강철 펀칭 마킹 및 전단 라인 3 CNC 축
적용 산업:
이 기계는 앵글 강철 펀칭, 마킹 및 전단 작업을 수행하도록 개발된 특수 목적의 전문 장치입니다. 앵글 강철 타워 산업의 핵심 가공 요구 사항을 해결하도록 특별히 설계되어 타워 제조에 중요한 앵글 강철 부품의 정확하고 효율적인 처리를 보장합니다.
사양:
| 기능 | 펀칭, 마킹, 절단 |
| 앵글 크기(mm) | ∟40×40×3～∟140×140×12 |
| 최대 블랭크 길이(m) | 12 |
| 최대 완성 길이(m) | 10 |
| 최대 펀칭(dia. х thi.) (mm) | Φ26×12(재질:Q345 510N/mm2) |
| 측면당 펀치 수 | 2 |
| 펀칭력(kN) | 630 |
| 마킹력(kN) | 630 |
|
절단력(kN) |
1800 |
| 마킹 문자 그룹 | 4 |
| 그룹당 문자 수 | 12 |
| 문자 치수(mm) | 14×10×19 |
| 절단 모드 | 단일 블레이드 절단 |
| CNC 축 | 3 |
| 앵글 공급 속도(m/min) | 80 |
| 유압 시스템 냉각 방식 | 수냉 |
| 가공 정밀도 | GB2694 준수 |
| 프로그램 기능 | 키보드 및 USB 인터페이스로 입력 |
| 치수(mm) | 28000×6500×2200 |
제품 구성:
이 장비는 주로 가로 컨베이어, 회전 로딩 시스템, 공급 컨베이어, CNC 공급 캐리지, 펀칭 모듈, 마킹 모듈, 절단 모듈 및 언로딩 컨베이어와 유압, 전기 및 공압 시스템을 비롯한 기타 구성 부품으로 구성됩니다.
제품 특징:
1. CNC 기술과 서보 모터 구동 공급 방식을 사용하여 높은 작동 효율성과 일관된 공작물 정밀도를 제공합니다. 모든 주요 유압, 공압 및 전기 부품은 수입산입니다.
2. 각 측면에는 세 개의 펀치 및 다이 세트가 장착되어 있으며, 서로 다른 직경의 세 가지 유형의 펀치를 수용할 수 있습니다. PLC로 제어되며 세 세트의 금형이 동기적으로 이동하여 펀칭 기준 마크를 조정할 수 있습니다.
3. 컴퓨터는 중국어/영어 인터페이스를 갖추고 있어 사용자 친화적인 작동을 가능하게 하며 공작물 도면 표시를 지원합니다. 프로그래밍이 간소화되었으며 장비는 로프팅 소프트웨어에서 생성된 프로그램 데이터를 직접 사용할 수 있습니다. 프로그램을 편집할 때 공작물 크기, 구멍 직경, 기준 마크 및 공작물 수량만 입력하면 됩니다.
4. CNC 공급 캐리지는 서보 모터로 구동되며, 광전 인코더가 피드백 정보를 제공합니다. 폐쇄 루프 제어가 채택되어 높은 위치 정밀도를 보장합니다.
5. 마킹, 펀칭 및 전단 공정이 완전히 자동화되었습니다. 모든 완성된 앵글 강철 부품은 공압 플리핑 장치를 통해 언로딩할 수 있어 작업 강도를 줄입니다.
6. 제어 시스템은 호스트 컴퓨터, CNC 시스템, 서보 모터, PLC 및 외부 감지 센서 등으로 구성됩니다. 공작물 치수를 입력하기만 하면 가공 작업이 시작됩니다. 또한 프로그램은 공작물 번호에 따라 저장, 선택, 표시 및 전송할 수 있습니다.
7. 마킹 유닛은 폐쇄 프레임 구조를 채택하여 뛰어난 강성을 보장합니다. 4개의 문자 상자 그룹이 마킹 유닛에 고정되어 있으며 프로그램 제어를 통해 선택할 수 있습니다. 마킹 기준 마크는 임의로 설정할 수 있습니다. 펀칭, 마킹 및 전단용 실린더는 더 큰 사양이며, NC 캐리지는 업그레이드된 보다 강력한 모델이며, 클램프는 향상된 구조적 강도를 특징으로 합니다.

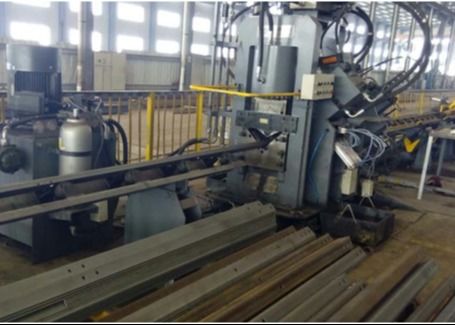

앵글 강철 타워 산업에서 일반적인 사양과 가공 시나리오를 다루는 이 표본을 통해 사용자는 장비의 가공 품질, 정밀도 및 장인 정신을 직접 검사할 수 있습니다. 이는 장비의 성능과 특정 생산 요구 사항과의 호환성을 평가하기 위한 실질적인 참고 자료 역할을 합니다.
초고압(UHV) 송전선 건설에서 타워가 극한의 기상 조건과 무거운 하중을 견뎌야 하는 경우, 이 장비는 타워의 주요 프레임을 형성하는 앵글 강철 부품을 가공하는 데 중요한 역할을 합니다. 타워 본체, 크로스 암 및 기타 주요 구조 부품에 사용되는 앵글 강철에 대한 드릴링 및 스탬핑 작업을 유능하게 수행하여 타워의 전반적인 안정성을 보장하기 위해 정확한 치수와 강력한 연결을 보장합니다.
