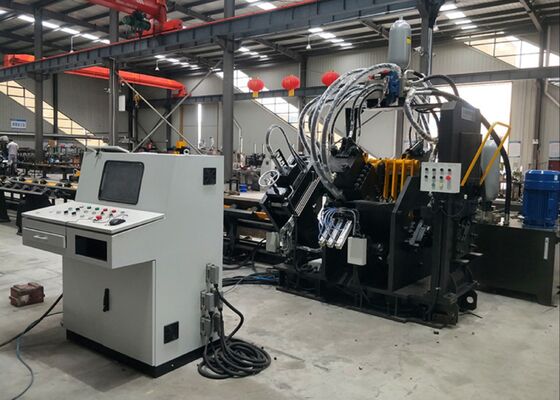

타워 제조에서 각 강철의 펀칭 및 절단을위한 자동 CNC 각 라인 기계

타워 제조에서 각 강철의 펀칭 및 절단을위한 자동 CNC 각 라인 기계

제품 소개:

JNC 시리즈 고속 CNC 각 강철 펀칭, 표시 및 절단 생산 라인은 주로 펀칭 장치, 표시 장치, 절단 장치, 가로 컨베이어, 회전 컨베이어,공급 컨베이어, 배하 컨베이어, CNC 공급 캐리, 수압 시스템, 전기 시스템, 공기 시스템, 다른 주요 구성 요소.이 생산 라인은 주로 타워 제조 업계에서 각 강철의 자동 가공을 위해 설계되었습니다.. 처리 작업 흐름은 수치적으로 제어되며 매우 편리한 조작성을 자랑합니다. 자동화, 고 정밀, 다품종 및 대량 생산 기능을 촉진합니다.

사양:

위의 매개 변수는 고객의 특정 요구 사항에 따라 조정 및 변경할 수 있습니다.

제품 특징:

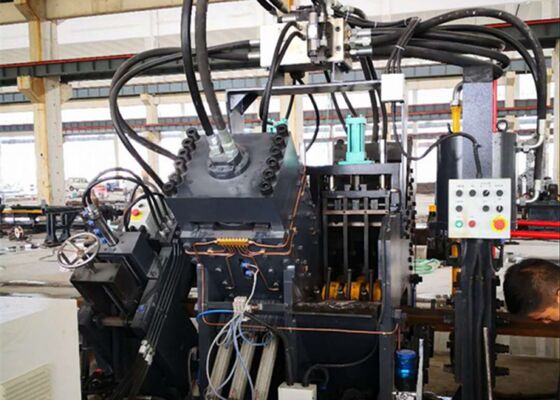

1펀칭 유닛은 두 개 또는 세 개의 세트로 장착되어 있으며, 다양한 지름의 세 가지 유형의 펀칭으로 구성 될 수 있습니다.펀싱 다이의 세 세트는 사이를 조정하기 위해 수치 제어를 통해 위치그것은 둘 다 둥근 구멍과 타원형 구멍을 뚫을 수 있습니다. 그것의 높은 공급 및 뚫기 속도는 생산 효율을 최적화; 50 × 50 × 4mm 사각 강철의 사양에 대해,생산량은 8시간 교대당 9~10톤입니다..

2. 표시 단위는 우수한 딱딱성으로 폐쇄 된 구조 디자인을 채택합니다. 그것은 프로그램 제어로 선택되는 문자 카세트 네 세트가 장착되어 있습니다.그리고 표시 간격은 임의로 설정할 수 있습니다또한, 디스크 타입 표시 방법은 선택적 구성으로 제공됩니다.디스크 표시 시스템은 10 줄의 문자를 포함하고 수동 개입이 필요없이 자동 문자를 선택할 수 있습니다., 따라서 표시 효율을 크게 향상시킵니다.

3절단 단위는 단발 절단 메커니즘을 채택합니다. 강력한 절단 힘으로 유명한 구조 설계입니다.절단 표면은 예외적으로 깔끔하고 부드러운 유지블레이드 하우스는 개방형 문으로 구성되어 있으며, 빠르고 안전한 블레이드 교체 절차를 가능하게합니다.

4수평 재료 테이블은 각 강철을 회전 재료 래크로 운반합니다. 모터와 환원 장치에 의해 구동됩니다.로터리 재료 래크는 공급 컨베이어에 각 강철의 안정적인 배치를 촉진.

5. 작업 조각은 고도의 위치 정밀도를 제공하는 CNC 공급 캐리에 의해 클램프되고 공급됩니다.광전기 인코더 피드백 및 폐쇄 루프 제어 기능과 통합.

이 시험 샘플, 각 강철 펀싱, 절단, 표시 생산 라인에서 파생,각철탑 제조업에서 광범위하게 채택된 표준 사양과 처리 시나리오를 포함합니다.그들은 사용자가 직접 장비의 가공 품질, 정밀 성능 및 수공업 표준을 평가 할 수 있습니다.

In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers must withstand extreme meteorological conditions and heavy-duty loads—this equipment performs a critical role in processing the angle steel components that form the towers’ primary framework그것은 타워 몸체, 크로스 팔, 그리고 다른 주요 구조 구성 요소에 사용 되는 각 강철에 신뢰성 있는 굴착 및 스탬핑 작업을 수행 합니다.이것은 정확한 차원 정확성과 견고한 연결 성능을 보장합니다, 따라서 전송 타워의 전체 구조적 안정성을 유지합니다.
