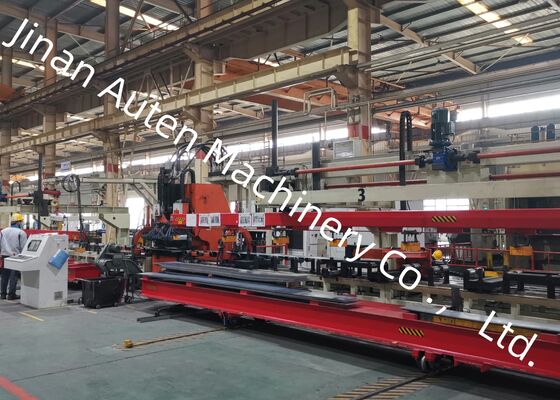

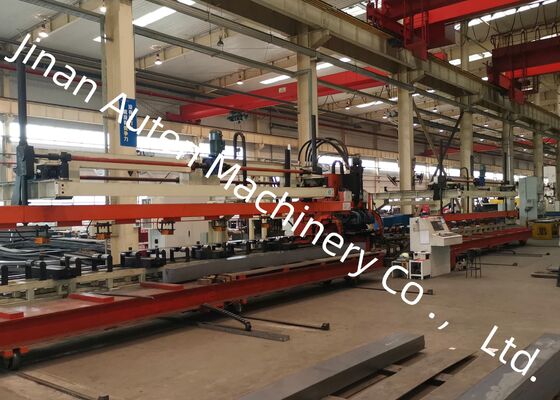

최대 판 두께 6mm, 최대 속도 50m/분 CNC 판 펀칭 머신 (자동차 빔용)
제품 목적 및 특징
응용 분야별 생산 시스템으로 설계된 이 라인은 자동차 제조에 사용되는 평평한 종방향 빔의 펀칭 공정을 위해 특별히 제작되었습니다. 국내외 선두 주자들의 기술적 프레임워크를 활용하여 여러 관련 제품의 핵심 경쟁력을 종합하는 동시에 다양한 글로벌 자동차 프레임 디자인에 대한 펀칭 표준을 엄격하게 준수합니다. 이 시스템은 다양한 자동차 프레임 구성에서 종방향 빔의 유연한 가공 요구 사항을 완벽하게 수용하며, 뛰어난 작동 안정성과 뛰어난 생산 처리량을 특징으로 합니다.
주요 기술 매개변수:
| No. | 이름 | 값 |
| 1 | 공칭 힘 | 1200KN |
| 2 | 가공 판 크기 및 범위 | |
| 3 | 길이 | 4000～8000mm |
| 너비 | 200～550mm | |
| 두께 | 3～6mm | |
| 입고 시트 재료 낫 굽힘 | ≤7mm/10m | |
| X축 시트 불균일성 | ≤10mm/1000mm ,≤20mm/8000mm | |
| Y축 시트 불균일성 | 5mm | |
| 시트 뒤틀림 | ≤50mm | |
| 시트 재료 기계적 특성 | σb=510～850N/mm2 | |
| 4 | 최대 펀칭 직경 | φ60mm |
| 5 | 모듈 수 | 25个 |
| 6 | 최대 속도 | |
| X축 | 최대=50m/min | |
| Y축 | 최대=30m/min | |
| 7 | 가공 정확도 | |
| X축 | ±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm | |
| Y축 | ±0.2 mm / 600 mm | |
1. 종방향 지지 롤러 테이블
견고한 베이스와 정밀하게 제작된 지지 롤러로 제작된 이 어셈블리는 판금 공작물을 일관되고 안정적으로 지지하도록 특별히 제작되었습니다. 각 롤러는 양쪽 끝에 고급 베어링 어셈블리가 장착되어 있어 안정적이고 매끄러운 작동 성능을 보장합니다. 뛰어난 구조적 강성과 강력한 충격 저항성을 나타내는 롤러는 표면 전체에서 시트 재료의 균일하고 마찰이 적은 이송을 용이하게 합니다.
2. 센터링 장치
이 장치에는 5세트의 센터링 및 포지셔닝 메커니즘이 장착되어 있으며, 두 개의 센터링 블록은 고정밀 가이드 레일에 의해 동기적으로 구동되고 안내됩니다. 작동 주기 동안 에어 실린더는 두 쌍의 센터링 블록을 서로 이동시켜 시트 재료의 정확한 센터링 및 안전한 클램핑을 수행합니다. 선형 포지셔닝 기능은 너비 편차가 시트 양쪽에 균일하게 분포되어 생산 전반에 걸쳐 일관된 가공 정밀도를 유지하도록 합니다.
3. X축 메인 클램프 공급 장치: 2세트
이 빔 펀칭 머신 라인은 서보 모터, 정밀 감속기, 플로팅 유압 클램프, 정밀 선형 가이드 레일, 정밀 랙 및 지지 구조로 구성됩니다. 서보 모터는 정밀 감속기를 통해 헬리컬 기어를 회전시키고, 랙 메커니즘을 통해 회전 운동을 선형 운동으로 변환합니다. 정밀 선형 슬라이드 레일의 안내에 따라 공급 구성 요소는 정확한 공급 작업을 수행하여 시트 재료의 정확하고 안정적인 이송을 보장합니다. 공급 클램프는 약간 뒤틀린 시트 재료에 대한 강력한 적응성을 제공하는 플로팅 구조 설계를 채택했습니다. 높은 클램핑력, 안정적인 클램핑 성능 및 일관된 작동 안정성을 특징으로 합니다.
자동차 종방향 빔 평판 전용 CNC 펀칭 라인은 푸시-풀 클램핑 구성을 채택합니다. 클램핑 메커니즘은 종방향 빔의 양쪽 끝에 있는 중간 세그먼트를 고정합니다. 이 클램핑 방식은 가장자리 높이 편차가 있는 평판의 안정적인 고정을 보장합니다. 클램핑 장치는 메인 머신 유닛의 양쪽에 대칭으로 배치됩니다.
전시회에서는 이 생산 라인을 통해 독점적으로 제조된 완성된 종방향 빔 샘플의 신중하게 선택된 컬렉션이 전시됩니다. 이 샘플은 광산 트럭 및 특수 목적 차량에 맞게 조정된 광범위한 사양을 포함합니다. 이는 정확한 구멍 위치, 매끄러운 펀칭된 가장자리 및 완성된 공작물의 전반적인 구조적 안정성과 같은 장비의 핵심 성능 기능을 설득력 있게 보여줍니다.
경트럭용 이 평판 빔 펀칭 장비 라인은 자동차 평판 종방향 빔의 펀칭 작업을 위해 특별히 설계된 맞춤형 솔루션입니다. 주로 트럭 및 특수 목적 차량의 메인 빔을 가공하도록 설계되어 이러한 대형 및 맞춤형 자동차 하중 지지 구성 요소의 구조적 조립 요구 사항을 충족하기 위해 고정밀 구멍 가공을 제공합니다.
