제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 펀칭, 마킹, 절단 | 각 크기 (mm): | 40х40х3~ 100х100х10 |
|---|---|---|---|
| 맥스. 펀칭 (DIA.. THI.) (MM): | Φ26х10 | 펀칭 력 (KN): | 630 |
| 마킹 힘 (KN): | 630 | 절삭력(kN): | 1000 |
| 맥스. 공백 길이 (m): | 12 | 맥스. 완성 된 길이 (m): | 8 |

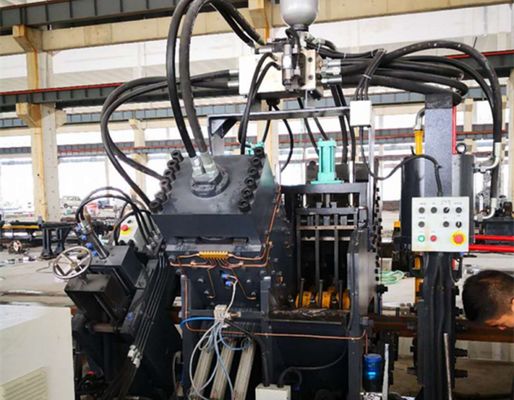

CNC 각선 기계 펌핑 표시 절단 위한 수압 전기 및 공기 시스템
제품 소개:
JNC 시리즈 고속 CNC 각 강철 펀칭, 표시 및 절단 생산 라인은 주로 펀칭 장치, 표시 장치, 절단 장치,횡단 컨베이어, 회전 컨베이어, 공급 컨베이어, 배하 컨베이어, CNC 공급 캐리, 수압 시스템, 전기 시스템, 공기 시스템.이 생산 라인은 타워 제조 산업에서 각 강철의 자동 가공을 위해 특별히 설계되었습니다.그 처리 작업 흐름은 매우 사용자 친화적 인 조작성을 특징으로 하는 수치 기술에 의해 제어됩니다. 자동화, 고 정밀, 다종류,그리고 대규모 생산 능력.
사양:
| 모델 | JNC1010 | JNC1412 | JNC1616 | JNC2020 |
| 각 크기 (mm) | 40x40x3~ 100x100x10 |
40x40x3~ 140x140x12 |
40x40x3~ 160x160x16 |
50x50x4~ 200x200x20 |
| 최대 펀칭 (Dia. х Thi.) (mm) | Φ26x10 | Φ26x12 | Φ26x16 | Φ26x20 |
| 펀치 힘 (kN) | 630 | 630/1000 | 1000 | 1000/1200 |
| 표시력 (kN) | 630 | 630/1000 | 1000 | 1000/1200 |
| 절단 힘 (kN) | 1000 | 2000 | 3000 | 2200/4300 |
| 최대 빈 길이 (m) | 12 | 12 | 14 | 14 |
| 마감된 물체의 최대 길이 (m) | 8 | 8 | 12 | 12 |
| 각 쪽에 펀치 | 2 | 2 또는 3 | 3 | 3 |
| 표기 문자 그룹 | 4 | 4 | 4 | 4 |
| 그룹별 문자 수 | 12 | 12/18 | 18 | 18 |
| 문자 크기 (mm) | 14x10x19 | |||
| CNC 축 | 3 | |||
| 절단 모드 | 단발 | 이중 블레이드 또는 단일 블레이드 | ||
| 냉각 방법 | 물 냉각/공기 냉각/유 냉각 | |||
| 각기 공급 속도 (m/min) | 80 | 80 | 80 | 60 |
| 프로그래밍 모드 | 로프팅 소프트웨어 또는 명령 프로그램 | |||
| 전체 차원 (m) | 약 25x6.5x25 | 약 25x6.5x25 | 약 32x7x3 | 약 32x7x3 |
위의 매개 변수는 고객의 특정 요구 사항에 따라 조정 및 변경할 수 있습니다.
제품 특징:
1펀칭 유닛은 두 개 또는 세 개의 세트로 장착되어 있으며, 다른 지름의 세 가지 유형의 펀칭으로 구성 될 수 있습니다.펀싱 다이의 세 세트는 사이를 조정하기 위해 수치 제어를 통해 위치이 단위는 둘 다 둥근 구멍과 타원형 구멍을 뚫을 수 있습니다. 그것의 높은 공급 및 뚫기 속도는 생산 효율성을 향상; 50 × 50 × 4mm의 사각 강철의 사양에 대해,생산량은 8시간 근무당 9~10톤입니다..
2. 표시 단위는 우수한 딱딱성으로 폐쇄 된 구조 디자인을 채택합니다. 그것은 프로그램 제어로 선택되는 문자 카세트 네 세트가 갖추어져 있습니다.그리고 표시 간격은 임의로 설정할 수 있습니다또한, 디스크 유형 표시 방법은 선택적 구성으로 제공됩니다.디스크 표시 시스템은 10 줄의 문자들로 구성되어 있으며 수동 개입없이 자동 문자 선택을 허용합니다., 따라서 표시 효율을 크게 향상시킵니다.

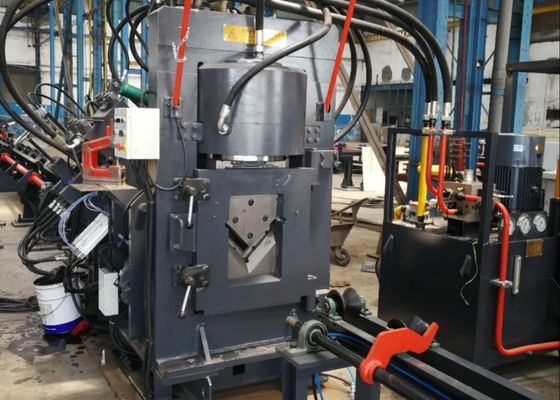

3절단 단위는 단발 절단 메커니즘을 사용 합니다.그리고 절단 표면은 예외적으로 깔끔하고 부드럽게 유지블레이드 하우스는 개방형 문 구조로 장착되어 있으며, 빠르고 안전한 블레이드 교체 프로세스를 촉진합니다.
4수평 재료 테이블은 각 강철을 회전 재료 래크로 전달합니다. 모터와 감소기 집합에 의해 구동됩니다.로터리 재료 래크는 공급 컨베이어에 각 강철의 안정적인 배치를 가능하게합니다..
5. 작업 조각은 절단되고 CNC 공급 캐리에 의해 공급됩니다. 이것은 우수한 위치 정확성을 제공합니다. CNC 공급 캐리는 서보 모터에 의해 구동됩니다.광전기 인코더 피드백 및 폐쇄 루프 제어 기능과 통합.
이 테스트 샘플은 각철 펀싱, 절단, 표시 생산 라인에서각철 타워 제조 산업에서 널리 사용되는 표준 사양 및 처리 시나리오를 포함합니다.그들은 사용자가 직접 장비의 가공 품질, 정밀 성능 및 수공업 표준을 평가 할 수 있습니다.
In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers are required to withstand extreme meteorological conditions and heavy-duty loads—this equipment plays a critical role in processing the angle steel components that constitute the towers’ main framework그것은 타워 몸체, 크로스 팔 및 다른 주요 구조 구성 요소에 사용되는 각 강철에 대한 굴착 및 스탬핑 작업을 안정적으로 수행합니다.이것은 정확한 차원 정확성과 강한 연결 성능을 보장합니다, 따라서 송신탑의 전체 구조적 안정성을 유지합니다.
