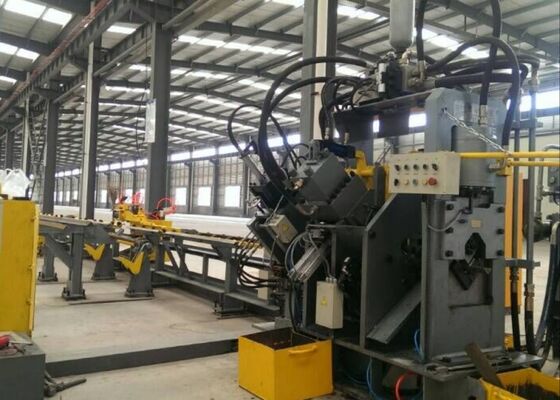

14x10x19mm 문자 크기 CNC 각 라인 머신 펀칭 표시 절단 모듈

14x10x19mm 문자 크기 CNC 각 라인 머신 펀칭 표시 절단 모듈

제품 소개:

JNC 시리즈 고속 CNC 각 강철 펀칭, 표시 및 절단 생산 라인은 주로 펀칭 모듈, 표시 모듈, 절단 모듈과 같은 핵심 구성 요소로 구성됩니다.횡단 컨베이어, 회전 컨베이어, 공급 컨베이어, 배하 컨베이어, CNC 공급 캐리, 수압 시스템, 전기 시스템 및 공기 시스템.이 생산 라인은 타워 제조 부문에서 각 강철의 자동 처리를 위해 특별히 설계되었습니다.그 처리 작업 흐름은 수치 제어 기술에 의해 규제됩니다. 그것은 매우 사용자 친화적 인 조작성을 자랑합니다. 그것은 자동화, 고 정밀,그리고 대량 생산.

사양:

위의 매개 변수는 고객의 특정 요구 사항에 따라 조정 및 변경할 수 있습니다.

제품 특징:

1펀칭 유닛은 두 개 또는 세 개의 세트로 장착되어 있으며 다른 지름의 세 가지 유형의 펀칭으로 구성 될 수 있습니다.펀싱 다이의 세 세트는 사이를 조정하기 위해 수치 제어를 통해 위치이 단말기는 둘 다 둥근 구멍과 타원형 구멍을 뚫을 수 있습니다. 그것의 높은 공급 및 뚫기 속도는 생산 효율성을 향상; 각 강철에 대한 50 × 50 × 4mm의 사양,생산량은 8시간 근무당 9~10톤입니다..

2표시 단위는 폐쇄 된 구조 설계를 채택하고 우수한 경직성을 제공합니다. 그것은 프로그램 제어에 의해 선택되는 문자 카세트 네 개의 세트를 갖추고 있습니다.그리고 표시 간격은 원하는대로 설정할 수 있습니다또한, 디스크 타입 표시 방법은 선택적 구성으로 제공됩니다.디스크 표시 시스템은 10 줄의 문자들로 구성되어 있으며 수동 조작 없이 자동 문자 선택이 가능합니다., 따라서 표시 효율을 크게 향상시킵니다.

3절단 단말기는 단발 절단 시스템을 이용합니다. 높은 절단 강도로 유명한 엔지니어링 설계입니다.그 결과 절단 표면은 매우 깨끗하고 부드럽습니다.블레이드 하우징은 개방형 문 디자인으로 장착되어 신속하고 안전한 블레이드 교체 절차를 가능하게합니다.

4수평 재료 테이블은 각 강철을 회전 재료 래크로 운반합니다. 모터와 감소 기어 시스템에 의해 구동됩니다.로터리 재료 랙은 공급 컨베이어에 각 강철의 정확하고 안정적인 배치를 보장.

5. 작업 조각은 안정적으로 클램프되고 CNC 공급 캐리에 의해 공급됩니다. 이는 우수한 위치 정밀도를 제공합니다.피드백 및 폐쇄 루프 제어 기능을 위한 광전기 인코더를 탑재한.

이 시험 샘플, 각 강철 펀싱, 절단, 표시 생산 라인에서 파생,각 철탑 제조 부문에서 일반적으로 사용되는 표준 사양 및 처리 시나리오를 포함합니다.그들은 사용자가 직접 장비의 가공 품질, 정확성 능력 및 제조 표준을 평가 할 수 있습니다.

In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers must endure extreme weather conditions and significant load-bearing requirements—this equipment is essential for processing the angle steel components that form the towers' primary framework그것은 효율적으로 타워 몸체, 크로스 팔 및 기타 중요한 구조 요소에 사용되는 각 강철에 대한 드릴링 및 스탬핑 작업을 수행합니다.이것은 정확한 차원 정확성과 견고한 연결 무결성을 보장합니다, 따라서 송신탑의 전체 구조적 안정성을 보장합니다.
