잘리면서, 정처없이 돌아다니, 각도, 보, 플레이트와 플랜지의 성형 기계를 펀칭하는 CNC 드릴링을 위한 중국 최고의 품질 제품!
새로운 것을 하고 좋은 것을 하세요 !
|
|
제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 펀칭, 마킹, 절단 | 각도 크기 (mm): | ∟40 × 40 × 3 ～∟100 × 100 × 10 |
|---|---|---|---|
| 맥스. 공백 길이 (m): | 12 | 맥스. 완성 된 길이 (m): | 10 |
| 맥스. 펀칭 (DIA.. THI.) (MM): | φ26 × 10 (재료 ： Q345 510n/mm2) | 측면 당 펀치: | 2 |
| 펀칭 력 (KN): | 630 | 마킹 힘 (KN): | 630 |
| 절삭력(kN): | 1000 | ||
| 강조하다: | CNC 앵글 라인 머신 (단일 블레이드 절단),3축 앵글강 펀칭 전단기,CNC 전단기 28000mm 치수 |
||

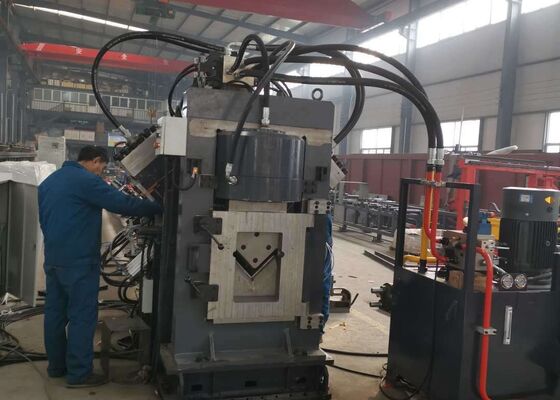

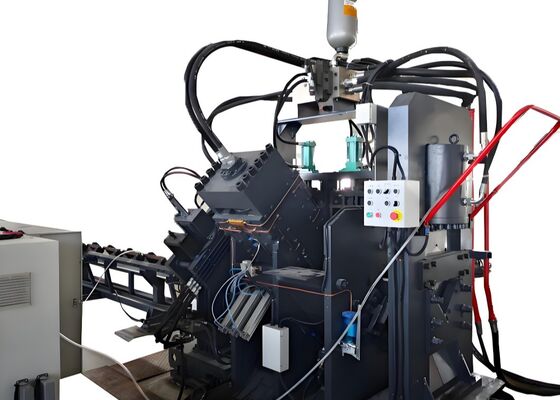

3 CNC 축 앵글 강 펀칭 전단기 28000*6500*2200mm 치수 단일 블레이드 절단
적용 산업:
이 CNC 앵글 펀칭, 절단 및 마킹 기계 라인은 앵글 강재의 고정밀 펀칭, 마킹 및 전단을 위해 특별히 제작된 산업별 시스템입니다. CNC 앵글 강 펀칭 기계는 구조적 무결성과 안정성을 보장하는 데 구성 요소의 정확성이 중요한 앵글 강 타워 산업의 기본적인 가공 요구 사항을 해결하도록 특별히 구성되었습니다.
사양:
| 모델 | JNC1010 |
| 기능 | 펀칭, 마킹, 절단 |
| 앵글 크기(mm) | ∟40×40×3～∟100×100×10 |
| 최대 블랭크 길이(m) | 12 |
| 최대 완성품 길이(m) | 10 |
| 최대 펀칭(dia. х thi.) (mm) | Φ26×10(재질:Q345 510N/mm2) |
| 측면당 펀치 수 | 2 |
| 펀칭력(kN) | 630 |
| 마킹력(kN) | 630 |
| 절단력(kN) | 1000 |
| 마킹 문자 그룹 | 4 |
| 그룹당 문자 수 | 12 |
| 문자 치수(mm) | 14×10×19 |
| 절단 모드 | 단일 블레이드 절단 |
| CNC 축 | 3 |
| 앵글 공급 속도(m/min) | 80 |
| 유압 시스템 냉각 방식 | 수냉 |
| 가공 정밀도 | GB2694 준수 |
| 프로그램 기능 | 키보드 및 USB 인터페이스로 입력 |
| 치수(mm) | 28000×6500×2200 |
제품 구성:
이 CNC 펀칭, 전단 및 마킹 시스템은 주로 가로 컨베이어, 회전 로딩 메커니즘, 공급 컨베이어, CNC 공급 캐리지, 펀칭 유닛, 마킹 유닛, 절단 유닛 및 언로딩 컨베이어를 포함한 주요 기능 모듈로 구성됩니다. 또한 앵글 펀칭 기계 라인은 유압, 전기 및 공압 시스템과 같은 필수 지원 시스템과 다양한 보조 구성 요소를 통합합니다.
제품 특징:
1. 마킹 유닛 디자인
마킹 유닛은 견고한 폐쇄형 프레임 구조를 특징으로 하여 뛰어난 강성을 보장합니다. 프로그램으로 선택할 수 있는 4개의 문자 상자 세트가 장착되어 있습니다. 특정 요구 사항을 충족하기 위해 참조 마킹 위치를 자유롭게 조정할 수 있습니다.
2. 펀치 및 다이 설정
CNC 펀칭 및 전단 기계 라인은 각 측면에 3개의 펀치 및 다이 세트가 장착되어 있어 3가지 다른 펀치 직경을 처리할 수 있습니다. PLC 시스템에 의해 제어되는 3개의 다이 세트는 필요에 따라 펀칭 참조 위치를 조정하기 위해 동기적으로 이동할 수 있습니다.
3. 휴먼-머신 인터페이스 및 프로그래밍
이 시스템은 직관적인 작동을 위해 설계되었으며 공작물 다이어그램을 표시할 수 있는 중국어/영어 이중 언어 인터페이스를 갖추고 있습니다. 프로그래밍이 간소화되어 기계가 CAD 소프트웨어에서 생성된 프로그램 데이터를 직접 사용할 수 있습니다. 프로그램 편집 중 사용자는 공작물 치수, 구멍 직경, 참조 마크 및 수량만 입력하면 됩니다.
4. 제어 및 공급 시스템
타워용 CNC 펀칭 장비는 고급 CNC 기술과 서보 모터 구동 공급을 사용하여 향상된 작동 효율성과 일관된 공작물 정확도를 제공합니다. 모든 중요한 유압, 공압 및 전기 부품은 유명한 국제 공급업체에서 공급되어 안정적인 시스템 성능을 보장합니다.
앵글 강 타워 산업 내에서 일반적인 사양 및 가공 요구 사항을 나타내는 이러한 샘플을 통해 사용자는 장비의 가공 품질, 정밀도 및 작업 표준을 직접 평가할 수 있습니다.
극초고압(UHV) 송전선 건설에서 타워가 극한 기상 조건과 과도한 하중을 견뎌야 하는 경우, 이 장비는 타워의 핵심 프레임을 형성하는 앵글 강 부품을 가공하는 데 중요한 역할을 합니다. 타워 본체, 크로스 암 및 기타 중요한 구조 요소에 사용되는 앵글 강에 대해 일관되게 드릴링 및 스탬핑 작업을 수행합니다. 이를 통해 정확한 치수 정확도와 강력한 연결을 보장하여 타워의 전반적인 안정성을 보호합니다.
