제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 드릴링 및 마킹 | 각도 크기(mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| 최대. 원료길이(m): | 14 | 마킹력(kN): | 1000 |
| 문자그룹 수: | 1 | 문자 수: | 18 |
| 문자 크기(mm): | 14*10*19 | 정확한 거리 범위(mm): | 50~220(무단계) |

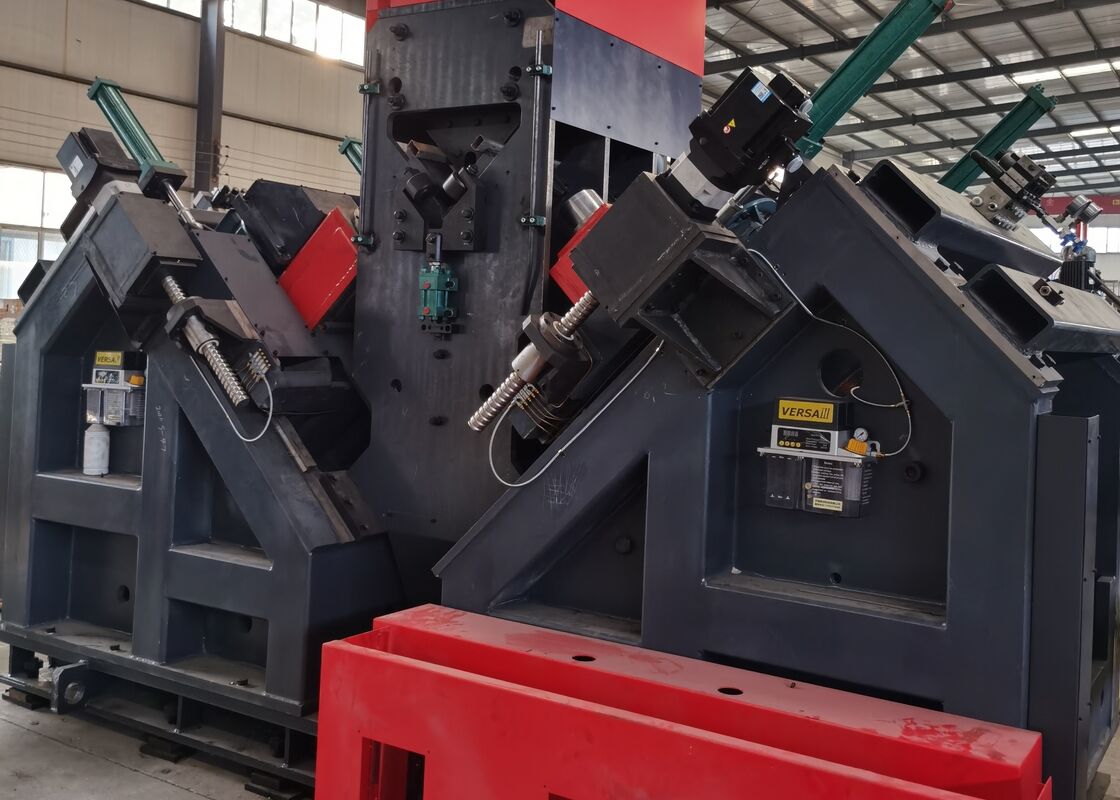

BT40 소형 스핀들 산업용 CNC 각선 뚫기 표시 기계 공기 원자화 냉각
제품 사용:
CNC 각기 뚫고 표시하는 기계 라인은 송전 라인 타워에 사용되는 크고 고강도 각기 뚫고 찍는 강철을 위해 특별히 설계되었습니다.이 시스템은 각 강철의 모든 구멍의 정밀 구멍을 허용, 우수한 구멍 품질과 위치 정확성을 보장합니다. 또한 높은 생산 효율성과 높은 수준의 자동화를 제공합니다.
주요 매개 변수
| 모델 | JNC2532 | ADM2532 | ADM3635 |
| 각 크기 (mm) | 100×100×10~250×250×32 | 100×100×10~360×360×35 | |
| 최대 길이는 빈 (m) | 14 | ||
| 굴착 스핀드 테이퍼 | / | BT2 | |
| 최대 굴착 지름 (mm) | F40 | ||
| 각 면에 있는 드릴의 양 (pcs) | 양쪽 모두 36개) | ||
| 스핀드 회전 속도 최대 (r/min) | 120-560, 변환기 단계없는 조정 | 6000 | |
| 절단 속도 최대 (m/min) | / | 200 | |
| CNC 축 | 3 | 9 | |
| 뒷자국 범위 (mm) | 50-220 (단계 없이) | 50-330 (단계 없이) | |
| 최대 각기 공급 속도 (m/min) | 40 | ||
| 표시력 (kN) | 1000/1200 | ||
| 문자 그룹의 Qty | 4 | ||
| 각 그룹에 있는 캐릭터의 질량 | 18 | ||
| 문자 사이드 (mm) | 14×10×19 | ||
| 굴착기 냉각 시스템 | 외부 냉각 |
공기 분화 건조 내부 냉각 |
|
| 프로그래밍 모드 | 로프팅 소프트웨어 또는 명령 프로그램 | ||
| 전체 차원 (m) | 32x7x25 | 34 × 8 × 3 | 34 × 8.9 × 3 |
제품 특징:
1높은 자동화 수준. 생산 라인은 자동 로딩 시스템 (평면 공급 채널과 회전 로딩 래크를 갖춘) 을 갖추고 있습니다.그리고 자동 공급 장치모든 구멍 및 각 강철의 스탬프는이 생산 라인에서 하나의 작업에서 처리 할 수 있습니다. 전체 처리 절차는 완전히 자동화됩니다.수동 개입의 필요성을 제거합니다., 따라서 작업자의 노동 강도를 크게 줄입니다.
2굴착 스핀드는 타이완 BT40 정밀 스핀드 (내용 냉각 액체) 로 장착되어 우수한 굴착 효율과 정밀도를 보장합니다.굴착 장치에는 6 개의 CNC 굴착 머리가 있습니다., 각 날개에 세 개의 위치를 각 각 각 강철.양쪽에 대응 부어 머리가 동시다발적으로 같은 지름의 구멍을 뚫고 각 강철 날개의 상단에서 동일한 거리에.
3이 소프트웨어는 중국어 / 영어 두 언어 인터페이스를 갖추고 있으며 사용자 친화적 인 조작과 작업 조각 도면을 표시 할 수 있습니다.
4프로그래밍은 간단합니다; 사용자는 프로그램 편집 때 작업 조각 크기, 구멍 지름, 간격 및 양을 입력해야합니다.CAD/CAM 로프팅 소프트웨어는 직접 파일 변환을 위해 사용할 수 있습니다.. 그것은 TEKLA 소프트웨어에 의해 생성 NC1 파일과 호환됩니다.
5중요한 수압, 공기 및 전기 부품은 유명한 고품질 브랜드에서 공급됩니다.
6이 시스템은 결함 검출을 위한 자기 진단 기능이 있습니다.
7깎는 단위는 선택적이며 이중 刃 절단 메커니즘을 사용합니다.
이 표본은 송전선 타워 건설에 사용되는 각 강철의 다양한 표준 사양과 구멍 구성을 나타냅니다.잠재적 사용자 또는 검사자가 장비의 운영 성능을 시각적으로 평가할 수 있도록 합니다., 장비가 전송 선 타워 제조에 대한 실제 생산 요구 사항을 충족하는지 여부를 결정하기위한 명확하고 직접적인 참조를 제공합니다.
초고전압 (UHV) 송전선 건설에서 송전탑이 극한의 기상 조건과 무거운 부하에 노출되는 경우이 장비는 타워의 각 강철 부품을 가공하는 데 중요한 역할을 합니다.. 타워 체제, 크로스 팔 및 기타 필수 구조 요소에 사용되는 각 강철에 효율적으로 드릴링 및 스탬핑 작업을 수행합니다.정확한 차원 정확성과 신뢰할 수있는 연결 무결성을 보장합니다.이는 송신탑의 장기적인 구조적 안정성을 보장합니다.
