제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 드릴링 및 마킹 | 각도 크기(mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| 최대. 원료길이(m): | 14 | 마킹력(kN): | 1000 |
| 문자그룹 수: | 1 | 문자 수: | 18 |
| 문자 크기(mm): | 14*10*19 | 정확한 거리 범위(mm): | 50~220(무단계) |

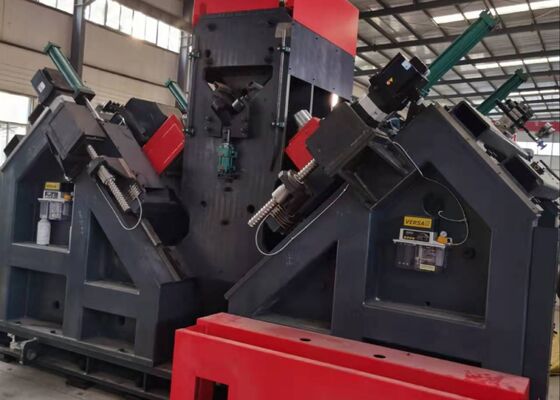

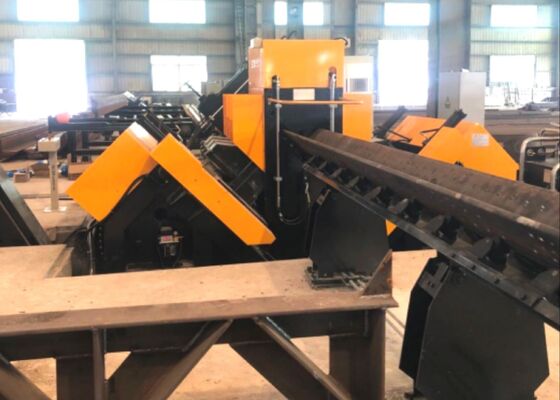

4 문자 그룹 다재다능 한 CNC 각 강철 굴착 기계 라인 그룹 당 18 문자
제품 사용:
CNC 각 굴착 및 표시 기계 라인은 전송 라인 타워에서 사용되는 크고 고강도 각 강철의 굴착 및 스탬핑을 위해 설계되었습니다.이 시스템은 각 강철의 모든 구멍의 정밀 구멍을 가능하게, 탁월한 구멍 품질과 위치 정확성을 보장합니다. 또한 생산 효율성을 향상시키고 높은 수준의 자동화를 제공합니다.
주요 매개 변수
| 모델 | JNC2532 | ADM2532 | ADM3635 |
| 각 크기 (mm) | 100×100×10~250×250×32 | 100×100×10~360×360×35 | |
| 최대 길이는 빈 (m) | 14 | ||
| 굴착 스핀드 테이퍼 | / | BT2 | |
| 최대 굴착 지름 (mm) | F40 | ||
| 각 면에 있는 드릴의 양 (pcs) | 양쪽 모두 36개) | ||
| 스핀드 회전 속도 최대 (r/min) | 120-560, 변환기 단계없는 조정 | 6000 | |
| 절단 속도 최대 (m/min) | / | 200 | |
| CNC 축 | 3 | 9 | |
| 뒷자국 범위 (mm) | 50-220 (단계 없이) | 50-330 (단계 없이) | |
| 최대 각기 공급 속도 (m/min) | 40 | ||
| 표시력 (kN) | 1000/1200 | ||
| 문자 그룹의 Qty | 4 | ||
| 각 그룹에 있는 캐릭터의 질량 | 18 | ||
| 문자 사이드 (mm) | 14×10×19 | ||
| 굴착기 냉각 시스템 | 외부 냉각 |
공기 분화 건조 내부 냉각 |
|
| 프로그래밍 모드 | 로프팅 소프트웨어 또는 명령 프로그램 | ||
| 전체 차원 (m) | 32x7x25 | 34 × 8 × 3 | 34 × 8.9 × 3 |
제품 특징:
1첨단 자동화 생산 라인은 자동 로딩 시스템 (평면 공급 채널과 회전 로딩 래크를 포함) 과 자동 배하 시스템,그리고 자동 공급 장치이 라인에서 각철에 대한 모든 굴착 및 철강 스탬핑 작업은 단일 프로세스에서 수행됩니다. 전체 작업 흐름은 완전히 자동화됩니다.수동 작업의 필요성을 제거하고 이로 인해 운영자의 노동 강도를 크게 줄입니다..
2굴착 스핀들에는 타이완 BT40 정밀 스핀들 (내용 냉각 액체) 이 장착되어 있으며, 예외적인 굴착 효율과 정확성을 보장합니다.굴착 단위는 6 개의 CNC 굴착 머리로 장착되어 있습니다, 각 날개마다 세 개의 각강이 있습니다.양쪽에 대응하는 머리가 동시다발적으로 같은 지름의 구멍을 뚫고 각 강철 날개의 상단에서 동일한 간격에서.
3이 소프트웨어는 직관적인 작동과 작업 조각 도면을 표시 할 수있는 기능을 보장하는 두 언어 중국어 / 영어 인터페이스로 장착되어 있습니다.
4프로그래밍은 간단하고 효율적입니다; 사용자는 프로그램을 만들 때 작업 조각 크기, 구멍 지름, 간격 및 양을 입력해야합니다.CAD/CAM 로프팅 소프트웨어는 직접 파일 변환을 위해 사용될 수 있습니다이 시스템은 TEKLA 소프트웨어로 생성된 NC1 파일과 완전히 호환됩니다.
5필수적인 수압, 공기 및 전기 부품은 명실상부하고 높은 성능의 브랜드에서 구입됩니다.
6이 시스템은 장애를 감지하기 위한 자기 진단 기능과 통합되어 있습니다.
7깎기 단위는 옵션으로 제공되며 이중 刃 절단 시스템을 사용합니다.
이 표본은 전송 라인 타워의 건설에서 일반적으로 사용되는 각 강철의 표준 사양과 구멍 구성의 범위를 포함합니다.장래 사용자나 검사자가 장비의 운영 성능을 시각적으로 평가할 수 있도록 합니다., 장비가 전송 선 타워 제조의 실제 생산 요구를 충족하는지 여부를 평가하기 위해 명확하고 실질적인 참조를 제공합니다.
초고전압 (UHV) 송전선 건설에서, 송전탑이 극한의 기상 조건과 상당한 부하에 견딜 수 있는 경우,이 장비는 타워의 주요 부하 구조에 대한 각 강철 부품 처리에 필수적인 역할을합니다.그것은 효율적으로 타워 몸체, 크로스 팔 및 다른 중요한 구조 요소에 사용되는 각 강철에 구멍을 뚫고 스탬핑 작업을 수행합니다.정확한 차원 정확성과 신뢰할 수 있는 연결 성능을 보장합니다.그 결과, 그것은 전송 타워의 장기적인 구조적 무결성과 안정성에 기여합니다.
