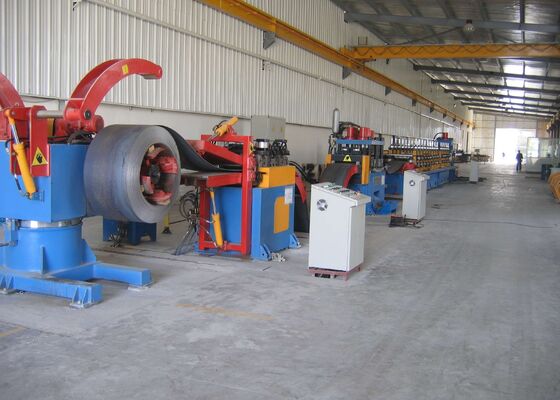

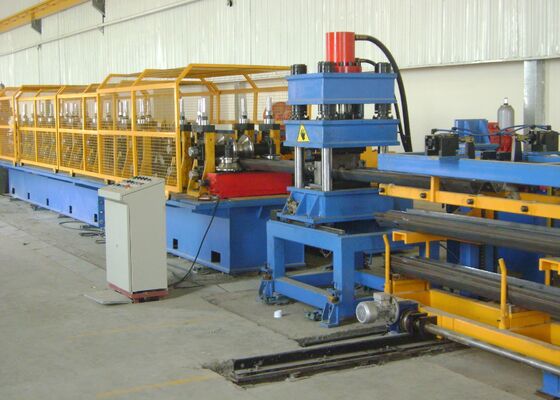

모델 RF300 고속도로 2파형 냉간 벤딩 성형 자동 생산 라인 (가드레일용)

모델 RF300 고속도로 두 파동 냉동 굽기 형성 자동 생산 라인 경비 사용

제품 소개:

고속도로 보호 철도 라인을 형성 고속도로 보호 철도 생산 라인 보호 철도 라인을 형성 원본 단일 시트를 달성 할 수 있습니다평준화, 펀칭, 형성, 절단 한 연속 생산, 그래서 제품 외모 표준, 펀칭 일관성 설치가 쉽습니다. 생산 라인은 높은 생산 속도를 가지고,온라인 펀칭 및 연속형조 생산, 조작이 쉽고 노동력이 적습니다.

제품 구성:

참고: 판형 도면은 구매자와 판매자가 최종적으로 서명하고 확인한 도면에 따라야 합니다.

생산 과정:

생산 라인은 다음 프로세스 흐름에 따라 작동합니다.릴링 → 루프 (저장) → 세르보 레벨링 공급 → 315T 펀칭 (컷) + 펀칭 및 강화 프레스 → 콜드 굽기 → 배열

단위 구성 및 목적

열기 - 1 세트

풀기: 기계는 단일 지원 모드입니다. 모터는 코일을 풀기 위해 풀기 샤프트를 구동합니다.그리고 수압 전력은 uncoiler 샤프트의 긴장 장치 uncoiler 샤프트에 코일을 고정하도록 구동팽창 구조는 윙 타입이며, 작업 상태는 안정적이고 신뢰할 수 있습니다.

롤링 원은 자동 롤링 원입니다. 롤링 원이 롤링 원에 설치되면, 롤링 원은 전체 라인의 실제 작동 동안 활발하게 회전합니다.그리고 그 견인 힘은 uncoiler 모터에서 온다. uncoiler는 전체 라인의 실행 속도에 따라 자동으로 코일을 풀 수 있습니다. uncoiler의 실제 작동 안전을 보장하기 위해,릴러에 기압 브레이크 장치가 장착되어 있습니다..
롤링 풀기에는 또한 4 개의 바프와 압축 팔이 포함되어 있으며, 롤링 풀기 과정에서 롤링이 느슨해지는 것을 방지하고 운영자의 안전을 보장합니다.

저장장치 (실로) - 2개 세트

용도: 굴곡 평준화 및 펀칭 기계와 펀칭 기계 및 롤 굽기 형성 기계 사이의 속도 불일치 및 오차를 수정하는 데 사용됩니다.전체 라인이 원활하고 완벽하게 작동하도록 합니다..

구조: 저장 장치 는 두 가지 부분 으로 구성 되어 있습니다. 아크 롤러 와 지원 장치. 두 개의 저장 수납 상자 의 양쪽 에 배치 된 아크 롤러 의 네 그룹 이 있습니다.그들은 활 프레임과 유연 롤러 그룹으로 구성됩니다.롤러의 표면은 단단한 크롬으로 덮여 있습니다. 롤러가 롤러로 들어오는 위치를 제어하기 위해 방출 통의 구멍에 광 전기 스위치가 설치되어 있습니다.각 작업 부품의 속도가 완벽하게 일치 할 수 있도록.

세르보 레벨러 피더 - 1 세트

목적: 펀칭에 필요한 실제 단계 길이에 따라 잎 재료를 먹여 살립니다. 한 번에 여러 세트의 먹여 살리기 매개 변수를 설정할 수 있습니다. 이는 편리하고 빠릅니다.누적 허용 여부 없이 공급 정확도는 정확합니다.

그것은 5 롤러 평준화 (2 롤러 상층에, 3 롤러 하층에, 나사 조정), 1 쌍의 안내 롤러, 공급 롤러의 공기 절제,주파수 변환 속도 조절, 전기 스위치 제어.평준화 기계의 앞쪽은 또한 원료 롤 평준화 기계로 원활하고 안전하게 입력 보장하기 위해 망원경 껍질 머리와 압축 장치가 갖추어져 있습니다.
구조: 프레임, 클램핑 시스템 및 서버 드라이브 시스템으로 구성됩니다.
