고속도로 두 파동 경호선 냉동 굽기 롤 폼 머신 ≤500mm 강철 스트립 너비

고속도로 2파형 가드레일 냉간 벤딩 롤러 성형기 ≤500mm 강철 스트립 폭

제품 소개:

고속도로 가드레일 성형 라인 고속도로 보호 가드 생산 라인 가드레일 성형 라인은 원래 단일 시트의 다중 공정, 중단 없는 생산을 달성할 수 있으며, 언코일링, 레벨링, 펀칭, 성형, 전단을 하나의 연속 생산으로 설정하여 제품 외관 표준, 펀칭 일관성 설치가 용이합니다. 생산 라인은 높은 생산 속도, 온라인 펀칭 및 연속 성형 생산, 작동 및 사용이 용이하며 노동력이 적게 듭니다.

제품 구성:

참고: 보드 유형 도면은 구매자와 판매자가 최종 서명하고 확인한 도면을 따릅니다.

생산 공정:

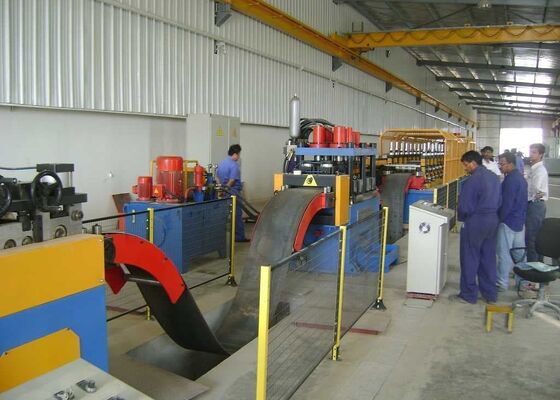

생산 라인은 다음 공정 흐름에 따라 작동합니다: 언코일링 → 루프(저장) → 서보 레벨링 공급 → 315T 펀칭(절단) + 펀칭 및 강화 프레스 → 냉간 벤딩 → 배출

특수 315T 유압 펀칭 및 절단기 - 1세트
목적: 고속 펀칭 다이를 사용하여, 다른 스테이션 다이(판형이 변경될 때 펀칭 다이를 교체해야 함)를 사용하여 다양한 모양의 펀칭 구멍을 생산할 수 있습니다. 펀칭 위치는 별도로 조정할 수 있으며, 합리적인 구조, 긴 수명 및 편리한 조정을 갖추고 있습니다.

이 펀칭기에 장착된 유압 시스템은 다중 스테이션 펀칭기를 위해 특별히 개발되었습니다. 유압 프레스는 펌프 및 축압기 제어 모드를 채택하고 특수 유압 제어 모듈을 채택합니다. 빠른 펀칭 속도와 저소음의 특징을 가지고 있으며, 연속 생산의 요구를 충족하기 위해 열 방산을 위한 냉각기가 장착되어 있습니다. (이 유압 시스템은 많은 생산 라인에서 성공적으로 사용되었습니다)

구조: 경제적이고 빠른 유압 4열 프레스 모드를 채택합니다. 펀칭 간격은 판의 수평 방향으로 조정 가능하며, 펀칭 단계의 변경은 전기 제어 시스템을 통해 완료할 수 있습니다.

펀칭 및 절단 다이: 1세트

펀칭기에는 가드레일 판 끝의 18개 구멍 펀칭을 완료할 수 있는 펀칭 및 절단 다이 세트가 장착되어 있습니다. 특정 다이 사양은 구매자와 판매자가 서명하고 확인한 펀칭 도면을 기반으로 최종적으로 확인됩니다.

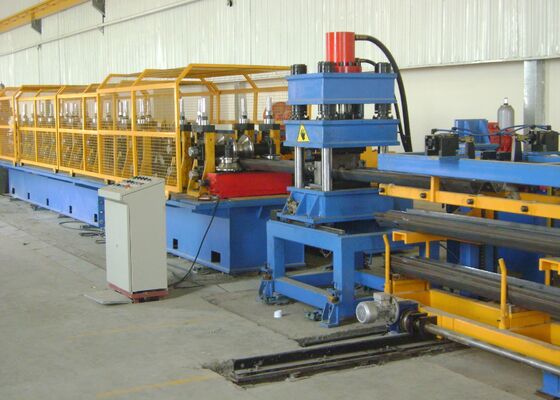

강화 구멍 펀칭 프레스 (펀칭 다이 1세트 포함) - 1세트

이 기계는 4열 프레스입니다.
두 파형 가드레일 판에 20X50 보강 구멍 그룹을 동시에 펀칭할 수 있습니다.

이 기계는 4열 이중 빔 구조와 총 1개의 워크스테이션을 갖추고 있으며, 가드레일 판의 보강 구멍 펀칭을 완료할 수 있습니다.
