자동 고속도로 경호선 롤 폼링 빔 보드 제조 기계 Ф508mm 코일 내부 지름

자동 고속도로 경호선 롤 폼링 빔 보드 제조 기계 Ф508mm 코일 내부 지름

제품 소개:

고속도로 보호 철도 라인을 형성 고속도로 보호 철도 생산 라인 보호 철도 라인을 형성 원본 단일 시트를 달성 할 수 있습니다평준화, 펀칭, 형성, 절단 한 연속 생산, 그래서 제품 외모 표준, 펀칭 일관성 설치가 쉽습니다. 생산 라인은 높은 생산 속도를 가지고,온라인 펀칭 및 연속형조 생산, 조작이 쉽고 노동력이 적습니다.

제품 구성:

참고: 판형 도면은 구매자와 판매자가 최종적으로 서명하고 확인한 도면에 따라야 합니다.

생산 과정:

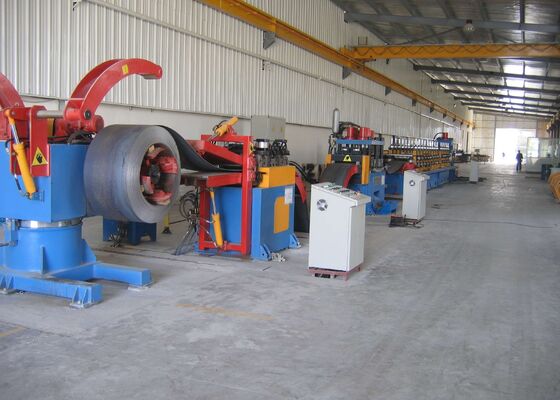

생산 라인은 다음 프로세스 흐름에 따라 작동합니다.릴링 → 루프 (저장) → 세르보 레벨링 공급 → 315T 펀칭 (컷) + 펀칭 및 강화 프레스 → 콜드 굽기 → 배열

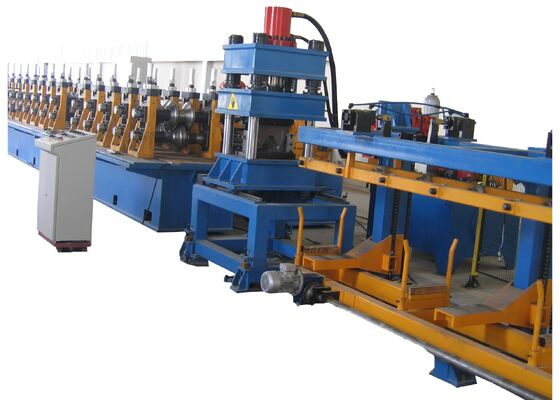

롤 폼 머신 - 1 세트

용도: 롤 굽기 과정을 통해 필요한 인터페이스 모양을 얻기 위해 사용됩니다.

구조: 형성 단위는 독립적인 프레임 (빠른 변화 아치 스타일) 을 채택합니다. 모터와 감소기로 구동되며 감소 상자에 의해 구동됩니다. 형성 롤러는 전문 소프트웨어에 의해 설계되었습니다.재료는 고품질의 곰팡이 강철 Cr12로 만들어집니다., 완화 후 HRC58 ~ 62의 경직성 (물질 특성은 미국 재료 D2와 동등합니다). 롤러 표면은 정밀 가공 후 닦습니다.롤러는 높은 정확성과 긴 수명을 가지고 있습니다.
하위 샤프트는 구동되며, 상위 및 하위 샤프트는 필요에 따라 동기 기어를 사용합니다. 주 드라이브는 환원 상자에 의해 구동됩니다.감소 상자의 대상 재료는 ZG45 또는 철판 용접입니다.
아크의 외부 견과류는 좌우 (하위 샤프트) 및 우익 (위 샤프트) 이다.

수압 시스템 -2 세트

용도: 1 세트는 풀기, 로딩 트롤리 및 펀싱 머신에 전력을 공급합니다. 다른 세트는 수압 절단에 전력을 지원합니다.

구조: 펌프와 축적기 조합 구조가 채택되며, 펀칭 및 시어링 액션 속도는 빨라 생산 라인 속도를 향상시킵니다.공기 냉각 냉각기는 높은 부하와 높은 온도의 생산 요구 사항을 충족하기 위해 열 분비를 위해 사용됩니다.이 수압 시스템은 고속 펀싱, 구멍 롤러 및 깎기 냉 굽기 생산 라인에 적합한 빠른 수압 시스템입니다. 주요 수압 구성 요소는 베이징 Huade 제품입니다.
주요 구성 요소는: 오일 펌프, 모터, 수압 밸브, 소레노이드 밸브, 필터 및 수압 오일 탱크 등입니다.
수압 시스템은 필터를 사용 합니다. 그리고 기름의 청결은 6-8 레벨로 보장 됩니다.

전기 제어 장치 -1 세트

전체 라인은 PLC와 터치 스크린을 결합한 인간-기계 제어 모드를 채택합니다. 부품의 사양, 양 및 시스템 매개 변수는 터치 스크린을 통해 설정 할 수 있습니다.동작 명령어 여러 세트를 동시에 저장 할 수 있습니다그것은 높은 수준의 자동화와 생산 라인의 이상 경우에 알람 기능을 가지고 있습니다.전체 생산 라인의 작동은 제어 시스템을 통해 모니터링 할 수 있습니다.전력 고장 또는 비정상적인 상태에서 종료 후, 작업은 이전에 설정 된 작업 매개 변수에 따라 계속 될 수 있습니다.

주요 전기 부품의 설명:
