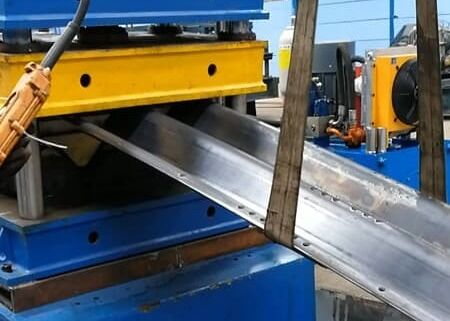

모델 DFCP150 골판 롤러 성형 라인 (펀칭 홀 기능 포함)

모델 DFCP150 펀칭 홀 기능과 함께 호러게이션 플레이트 롤러 형성 라인

제품 소개:

경직판 롤러 형성 라인은 원본 단일 장의 멀티 프로세스, 중단되지 않은 생산, 설정 uncoiling, 평준화, 펀칭, 형성,1개의 연속 생산에서 깎는, 그래서 제품 외모 표준, 펀칭 일관성 설치가 쉽다. 생산 라인은 높은 생산 속도, 온라인 펀칭 및 연속형조 생산,조작이 쉽고 노동력이 적습니다..

제품 구성:

참고: 주문이 확정되면 두 당사자가 프로필 도면과 펀치 홀 도면과 아크 부분 도면을 함께 서명해야합니다.

생산 과정:

디콜리 리벨레이저 - 재료 루프 즈보 피더 펀처 즈보 루프 - 주요 롤 전 - 커터 - 작업 조각 외부

롤 포밍 라인의 주요 구성 요소:

디코일러 1 세트 (코일 차와 보조 지원)

이 deociler는 단일 헤드 모델입니다, 모터는 decoiler 샤프트를 열기 위해 decoiler 샤프트를 열고, 수압 전력은 decoiler 샤프트를 확장 장치로 만들기 위해 decoiler 샤프트에 철 코일을 잘 고정합니다.소비 부품 구조는 ′′ wedge ′′ 모델입니다.. 전체 라인이 일반적인 작업 상태에있을 때, decoiler는 자동으로 작동합니다. decoiler 운영자가 안전하도록 하기 위해, decoiler는 또한 공기 브레이크와 압력 팔을 포함합니다.

그것은 작업 과정에서 운영자를 보호 할 것입니다.
데코일러는 또한 4 조각의 원자재 블록 판을 포함합니다. 데코일러가 작동 상태가 될 때 철 코일을 데코일러 샤프트에 잘 고정시키기 위해.블록 판은 실제 작업 요구 사항에 따라 설치 및 제거 될 수 있습니다.

코일 차:
그것은 decoiler 샤프트에서 스틸 코일을 로딩 및 배하에 사용됩니다. 코일 카는 앞으로 뒤로 움직일 수 있으며, 모터가 자동차를 움직일 수 있습니다. 코일 카 지원 테이블은 위로 아래로 들어올 수 있습니다.수압 실린더는 이 장치에 전력을 공급합니다..
코일 바퀴의 모터 전력: ≈3Kw (결정 설계 조건)

보조 지원:
에 스틸 코일 로딩 될 때 안전 하기 위해 decoiler 샤프트를 만들기 위해, 그것은 그것을 지원 하는 하나의 보조 프레임이 있습니다. 보조 프레임은 수압 전력 모델, 그것은 위아래로 이동 할 수 있습니다.보조 프레임이 작동 할 때, 그것의 관절 부분은 자동으로 잠금 될 것입니다, 그것은 보조 프레임을 유지 할 수 있습니다.
지원 무게:15000kg

레벨러 기계 1 세트

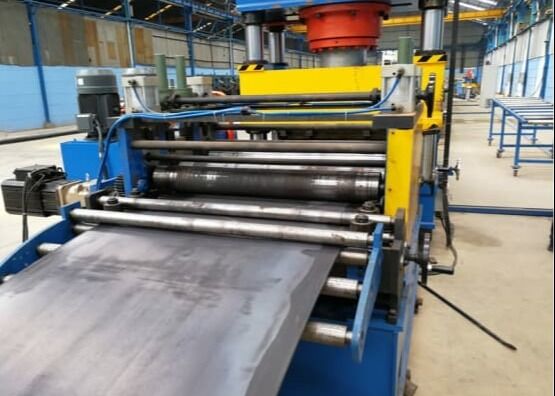

이 레벨러는 5 롤러 모델을 사용합니다. 상층에는 2 조각 롤러, 하층에는 3 조각 롤러가 있습니다. 상층과 하층 사이의 롤러 공간은 스크루 맨드렐로 수동으로 조정 할 수 있습니다.
한 쌍의 안내 롤은 평준화 롤의 앞부분에 설치되어 있으며, 피드 롤은 공기 실린더에 의해 잘 꽉 잡히고 있습니다. 핑치 롤의 작업 속도는 변환기로 조정 할 수 있습니다.운영자는 실제 작업 요구 사항에 따라 제어 할 수 있습니다..
주요 평준화 부분의 앞쪽에, 한 특수 망원경 껍데기 머리는 평준화 기판에 설치됩니다. 원료가 평준화 부분으로 들어갈 때,이 껍데기는 위로 이동하고 평준화 장치로 순조롭게 들어갈 원료를 안내합니다.

주파수 변환 제어 장치

원료 철 코일이 평준화 부분으로 쉽고 부드럽게 들어갈 수 있도록 하기 위해, 하나의 재료 가이드와 프레스 팔은 디코일러와 평준화 장치 사이에 설치됩니다.이 장치는 주로 프레스 팔을 포함, 지원 테이블, 껍데기 머리와 등 압력 팔, 지원 테이블과 껍데기 머리는 수압 실린더에 의해 구동됩니다, 압력 팔은 하나의 힘 롤러가 있으며, 그것은 공급을 지원하는 데 사용됩니다.파워 롤러는 3Kw 모터에 의해 구동됩니다이 부분은 평평한 부분으로 들어가기 위해 오퍼레이터가 원자재 시트를 먹이는 데 도움이 될 수 있습니다. 그것은 오퍼레이터에게 시간을 절약 할 것입니다.

깎기 턱 용접 장치 1 세트

기능: 잎의 머리와 꼬리를 잘라 잎의 부트 용접을 완료합니다.
구조: 깎기 기계, 재료 머리와 재료 꼬리 압축 장치, 안내 장치, 용접 플랫폼, 칩 먹이 장치, 드라이브 시스템, 기본 등으로 구성됩니다.앞면과 뒷면에서 조절 가능한 사이드 롤러로. 프레임은 프로파일 + 철판 용접 구조, 수압 절단, 수압 압축 및 압축 플랫폼입니다. 구리 뒷판을 설정하십시오. 수동 아르곤 활 용접, 수동 썰기.용접기 사용자는 직접 준비해야 합니다..
