610mm 강철 코일 직경 골판 롤러 성형기 15T 단일 강철 코일 무게

기계 15T 단 하나 강철 코일 무게를 형성하는 610mm 강철 코일 직경 물결 모양 판 롤러

제품 소개:

골판지 롤러 성형 라인은 하나의 연속 생산으로 다중 공정, 중단 없는 생산, 세트 풀기, 레벨링, 펀칭, 성형, 전단의 원래 단일 시트를 달성할 수 있으므로 제품 외관 표준, 펀칭 일관된 설치가 쉽습니다. 생산 라인은 생산 속도가 빠르고 온라인 펀칭 및 연속 성형 생산이 가능하며 작동이 쉽고 노동력이 적습니다.

제품 구성:

참고: 주문이 확정되면 양 당사자는 프로필 도면, 펀치 구멍 도면 및 아치 부품 도면에 함께 서명해야 합니다.

생산 과정:

데코일 재레벨러 - 재료 루프 - 서보 피더 - 펀처 - 재료 루프 - 메인 롤 포머 - 커터 - 공작물 외부

재료 루프 2 세트

기능: 첫 번째 세트는 버퍼 트랙션 레벨링 기계와 서보 레벨링 피더 사이의 속도 일치 및 수정에 사용되며 두 번째 세트는 버퍼 펀칭기와 성형 기계 사이의 속도 일치 및 수정에 사용됩니다. 전체 라인이 원활하게 작동하도록 하십시오.

구조: 저장 장치는 호형 롤러와 지지 장치의 두 부분으로 구성됩니다. 2개의 저장 상자 양쪽에 배치된 호 모양 롤러의 4개 그룹이 있습니다. 그들은 아크 프레임과 유연한 롤러 세트로 구성됩니다. 롤러 표면은 경질 크롬으로 도금됩니다. 광전 스위치는 배출통의 피트에 설치되어 피트에 들어가는 재료 롤의 위치를 ​​제어하여 각 작업 부품의 속도를 완벽하게 일치시킬 수 있습니다.

서보 레벨러 및 공급 장치 1 세트
이 장치는 멀티스테이션 펀처 전면에 설치됩니다. 펀처 베이스 플레이트에 고정되어 있습니다. 레벨러는 5롤 모델이며, 위쪽 레이어에는 2롤, 아래쪽 레이어에는 3롤이 있습니다. 업 레이어 롤은 유압력으로 누를 수 있습니다. 이 롤은 펀처 부품에 원료를 공급하는 서보 롤로 수행됩니다.
이 서보 공급 장치는 서보 모터에 의해 구동되며 작업자는 제어 시스템에 몇 가지 그룹 작업 데이터를 설정할 수 있으며 서보 공급 장치는 원재료 시트를 한 번에 한 번씩 공급합니다.

다중 스테이션 펀처 1 세트
기능: 프로파일에 15-ø25 구멍 펀칭을 한 번에 완료합니다.

구조: 경제적이며 적용 가능한 액체 4열 프레스 모드를 채택합니다. 빠른 속도와 고효율. 이 펀칭기의 유압 시스템은 멀티 스테이션 펀칭기를 위해 특별히 개발되었습니다. 유압 기계는 펌프 및 어큐뮬레이터 제어 모드를 채택하고 특수 유압 제어 모듈을 채택합니다. 빠른 펀칭 속도, 저소음 등의 특성을 가지며 냉각 기능을 갖추고 있습니다. 장치의 방열은 연속 생산 요구를 충족시키는 것입니다. (이 유압 시스템은 여러 생산 라인에서 성공적으로 사용되었습니다.)
펀처 압력 : 500톤

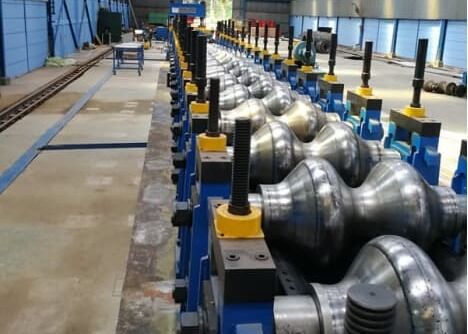

메인 롤 포머 1 세트
구조: 성형 유닛은 모터와 감속기에 의해 구동되는 독립 프레임(하우징 모드)을 채택하고 성형 베이스와 변속기 베이스에 각각 설치된 감속 박스와 커플링에 의해 구동됩니다.
하부 샤프트가 구동되고, 필요에 따라 상부 및 하부 샤프트가 동기 기어를 사용합니다. 주 구동 장치는 하위 감속 기어박스 이동입니다.

성형 금형은 전문 소프트웨어로 설계되었으며 재료는 담금질 된 고품질 금형 강 Cr12로 만들어졌습니다.
뒷면 경도는 HRC58~62이며 일부 성형 롤러는 Cr12MoV 재질로 만들어져 기계적 성능과 수명이 향상됩니다. 금형 표면은 마무리 후 연마되어 정밀도가 높고 수명이 길다.
아치 밑의 바깥쪽에는 두 가지 유형의 너트가 있습니다: 왼손잡이용(하부 샤프트)과 오른손잡이용(상부 샤프트).
