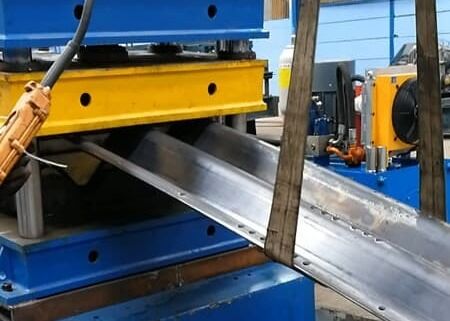

2.5~7mm 원자재 두께 열연강판용 골판 롤 성형 라인

5~7mm 원자재 두께 열 열로 굴린 강철을 위한 굴곡 판 롤러 형성 라인

제품 소개:

경직판 롤러 형성 라인은 원본 단일 장의 멀티 프로세스, 중단되지 않은 생산, 설정 uncoiling, 평준화, 펀칭, 형성,1개의 연속 생산에서 깎는, 그래서 제품 외모 표준, 펀칭 일관성 설치가 쉽다. 생산 라인은 높은 생산 속도, 온라인 펀칭 및 연속형조 생산,조작이 쉽고 노동력이 적습니다..

제품 구성:

참고: 주문이 확정되면 두 당사자가 프로필 도면과 펀치 홀 도면과 아크 부분 도면을 함께 서명해야합니다.

생산 과정:

디콜리 리벨레이저 - 재료 루프 즈보 피더 펀처 즈보 루프 - 주요 롤 전 - 커터 - 작업 조각 외부

커터 1 세트

절단기의 주요 구성 요소는 기판, 공기 실린더, 선형 가이드 레일, 절단 프레임, 절단 다이 및 수압 실린더 등입니다. 수압 실린더는 절단기에 전력을 공급합니다.

절단 블레이드는 이변 절단형입니다.
컷어 다이 재료: Cr12MoV (HRC58~62)
절단 길이 허용: ±1.5mm

수압 시스템 3 세트

이 세 가지 시스템은 수압 장치에 전력을 공급하는 데 사용됩니다. 첫 번째 세트 시스템은 decoiler, 코일 차, 보조 프레임, 가이드 & 프레스 팔, 사전 절단 및 용접 부분에 전력을 공급합니다.두 번째 세트 시스템은 펀커에 전력을 공급합니다.세 번째 세트 시스템은 최종 절단기에 전력을 공급합니다.

각 시스템은 펌프와 축적기 복합 구조, 모든 decoiler 지역, 평준화 지역 및 펀칭 및 절단 부품 작업 속도를 사용 매우 빠르고 안정적입니다.시스템 생산 라인 작업 속도를 개선하기 위해 더 나은냉장고와 공기로 냉각, 높은 생산 요구 사항에 따라 작업 부하와 높은 온도를 충족합니다.고속 펀처와 움직이는 커터에 특별히 설계 된 수압 시스템은 매우 전문적입니다주요 수압 부품은 아토스 브랜드입니다.

수압 시스템의 주요 구성 요소는 모터, 오일 펌프, 필터, 오일 탱크, 수압 밸브, 전자기 밸브 등을 포함한다.
이러한 종류의 시스템의 수압 오일은 6 ~ 8 등급으로 유지되어야합니다.

전기 제어 시스템 1 세트

이 시스템은 PLC를 사용하여 모든 작업 작업을 제어합니다. 생산량과 각 조각 길이 자동으로 측정됩니다. 인간과 기계 인터페이스,터치 화면 입력 및 작업 데이터를 취소그것은 롤 형성 기계를 제어하는 것이 편리합니다.
제어 패널은 영어 운영 인터페이스를 가지고, 그것은 입력 및 작업 날짜를 취소하는 운영자에게 편리합니다.
