잘리면서, 정처없이 돌아다니, 각도, 보, 플레이트와 플랜지의 성형 기계를 펀칭하는 CNC 드릴링을 위한 중국 최고의 품질 제품!
새로운 것을 하고 좋은 것을 하세요 !
|
|
제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 빔 펀칭 | 플레이트 두께 (밀리미터): | 4-9 |
|---|---|---|---|
| 재료 인장 강도 (MPA): | 최대 750 | 공작물 길이 (mm): | 4000-12000 mm |
| 공칭 힘: | 1200KN | 공작물 캠버 (MM): | ≤7/12m |
| 수유 속도 x: | 50m/분 | 급식 속도 Y: | 30m/분 |
| 강조하다: | 금속판을 위한 CNC 펀칭 기계,수압 모터 펀싱 기계 라인,가벼운 트럭 빔 CNC 펀칭 기계 |
||

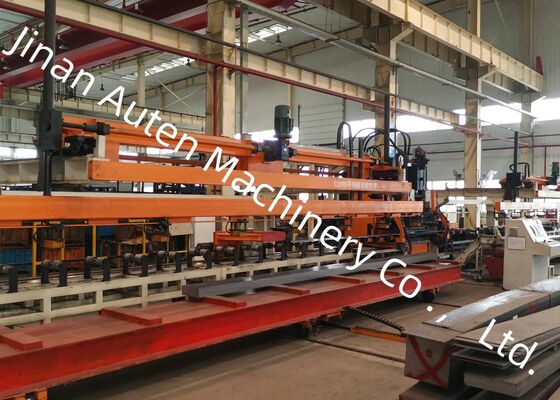

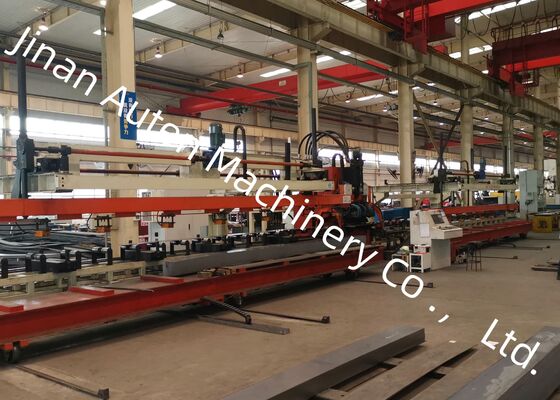

자동차 가벼운 트럭 빔 수압 모터 CNC 펀칭 기계 라인 금속 잎 가공
적용:
우리 회사는 최첨단 고효율 고정밀 자동화 금속 가공 시스템을 설계하고 개발했습니다.고강도 자동차 경사선 펀칭을 위해 특별히 설계된이 생산 라인은 특수 차량에서 일반적으로 사용되는 초 넓은 및 초 두꺼운 경사선 빔의 가공에 완벽하게 적합합니다.광산 트럭 및 다른 무거운 용도 용도.
주요 기술 매개 변수:
| - 아니 | 이름 | 가치 |
| 1 | 명목 힘 | 1200KN |
| 2 | 가공판 크기와 범위 | |
| 3 | 길이 | 4000~8000mm |
| 너비 | 200~550mm | |
| 두께 | 3~6mm | |
| 들어오는 엽물 톱니 굽기 | ≤7mm/10m | |
| X축 잎 불평형 | ≤10mm/1000mm,≤20mm/8000mm | |
| Y축 잎 불평등 | 5mm | |
| 잎 굽기 | ≤50mm | |
| 엽물질의 기계적 특성 | σb=510~850N/mm2 | |
| 4 | 최대 펀칭 지름 | φ60mm |
| 5 | 모듈 수 | 25 |
| 6 | 최대 속도 | |
| X축 | 최대=50m/min | |
| Y축 | 최대=30m/min | |
| 7 | 처리 정확성 | |
| X축 | ±0.25/600mm,±0.50 / 3000mm,±0.7 / 8000mm | |
| Y축 | ±0.2 mm / 600 mm | |
| 8 | 처리 방법 | 필터레이션 |
| 9 | 참조 |
X축은 판의 길이를 따라 있고 구멍의 X 좌표는 판의 끝을 기준으로 합니다. Y축은 판의 너비이고, 참조점은 중앙선입니다. |
| 11 | 작동 모드 | 수동, 자동 |
제품 특성
1제어 시스템은 SIEMENS 828D CNC 시스템과 통합되어 있으며, 세르보 모터로 구동되는 공급 메커니즘과 결합됩니다.이 구성은 작업 조각의 처리 전반에 걸쳐 일관된 정밀도를 보장하는 동시에 우수한 운영 효율을 보장.
2- 공급 지원 롤러에 세르보 구동 중앙 정렬 장치가 장착되어 있습니다.각기 다른 가로단 프로파일을 가진 판을 효율적으로 처리하고 0~200mm의 높이 변화를 수용할 수 있도록 하는.
3이 시스템은 다양한 지름의 최대 25개의 곰팡이를 지원하도록 설계되었으며, 빠르고 직관적인 곰팡이 설치 프로세스를 갖추고 있습니다.
4판의 로딩, 펀칭, 배하 작업은 완전히 자동화되어 인력 수요를 크게 줄이고 운영 효율성을 최적화합니다.
5폐기물들은 자동으로 배출되고 수집되어 원활하고 효율적인 생산 흐름을 보장합니다.
6. 자동 프로그래밍 소프트웨어는 다른 CAD 소프트웨어에 의해 생성 된 AUTOCAD 또는.DXF 파일에서 그래픽을 직접 수입 할 수 있습니다. 직관적인 인간-기계 인터페이스를 특징으로,기계 도구 가공 프로그램의 자동 생성, 따라서 시간 지출을 줄이고 오류 위험을 최소화합니다.
이 전시회에는 이 생산 라인에서 제조된 완공된 가로 빔 샘플의 신중하게 선택된 배열이 전시되어 있습니다.광산 트럭 및 특수 차량에 사용되는 일련의 사양을 포함합니다.이 표본은 구멍 배치의 정확성, 뚫린 가장자리의 부드러움, 전체 구조적 무결성을 입증하는 역할을 합니다.고객 및 검사자에게 장비의 가공 능력을 명확하게 시각적으로 표현하는 것.
이 기계는 자동차 산업에서 평평한 가로 빔에 대한 펀칭 작업을 위해 특별히 설계된 고도로 전문화된 도구입니다.그것은 주로 트럭 및 특수 차량의 주선 빔을 처리하는 데 설계되었습니다., 이러한 무거운 용량, 맞춤형 자동차 부하부품의 구조적 조립 요구를 충족시키기 위해 정밀한 구멍을 만드는 것을 보장합니다.
