제품 상세 정보:
결제 및 배송 조건:
|
| 작업물의 최대 크기(mm): | 1500*800 | 맥스. 펀칭 지름 (MM): | φ26 |
|---|---|---|---|
| 맥스. 드릴링 직경 (MM): | Φ50 | 드릴링 스핀들 테이퍼: | BT50 |
| 펀칭 력 (KN): | 1000/1200 | 마킹 힘 (KN): | 800/1200 |
| 문자크기(mm): | 14*10*19 | 수량 성격의: | 12 |
| 강조하다: | CNC hydraulic punching machine for power transmission,automatic CNC plate punching machine,hydraulic punching machine for tower connection plates |
||

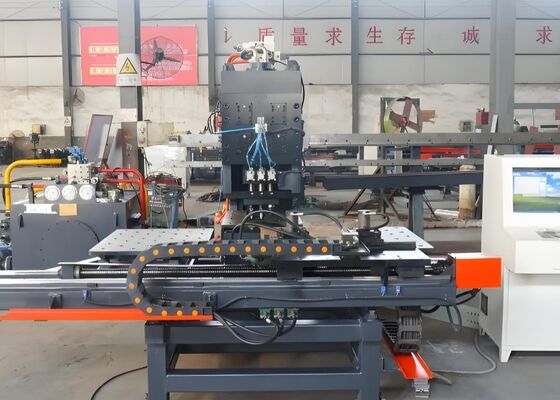

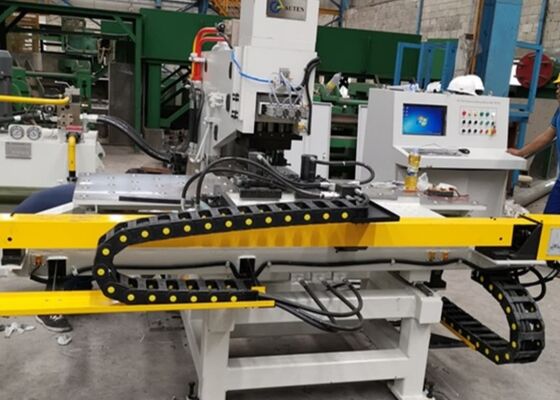

전력선 타워 연결판용 자동 CNC 유압 펀칭기
제품 소개:
이 CNC 플레이트 펀칭 및 드릴링 머신은 강철 타워 제조 부문을 위해 세심하게 설계되었으며, 강철판 부품의 펀칭, 마킹 및 드릴링 작업에 뛰어난 정밀도를 제공합니다. 또한 다양한 금속 부품에 대한 펀칭, 드릴링 및 마킹 작업을 수행할 수 있어 광범위한 산업 응용 분야에 기여하는 놀라운 다재다능함을 보여줍니다.
제품 구성:
| 최대 공작물 크기(mm) | 1500*800 | |
| 최대 펀칭 직경(mm) | Φ26 | |
| 최대 드릴링 직경(mm) | Φ50 | |
| 드릴링 스핀들의 테이퍼 | BT50 | |
| 판 두께(mm) | 펀칭 | 5～25 (Q235) |
| 드릴링 | 40 | |
| 펀칭력(kN) | 1000/1200 | |
| 마킹력(kN) | 800/1200 | |
| 구멍과 판 가장자리 사이의 최소 거리(mm) | 펀칭 | 25 |
| 드릴링 | 구멍 직경에 따라 다름 | |
| 문자 크기(mm) | 14*10*19 | |
| 문자 수 | 12 | |
| 다이 스테이션 | 4 | |
| 드릴링 이송 속도(mm/min) | 0~5000 | |
| 드릴링 스핀들 스트로크(mm) | 350 | |
| 드릴링 스핀들 회전 속도(r/min) | 30~3000 | |
| 프로그래밍 모드 | 명령 프로그래밍, Auto CAD 도면 또는 레이아웃 소프트웨어 | |
| 전체 치수 L*W*H (m) | 3.3*3.2*3 | |
제품 특징:
1. CNC 채널 강철 펀칭 및 마킹 머신은 견고한 C형 용접 프레임으로 제작되어 뛰어난 구조적 강도를 보장하고 작업 공간을 충분히 제공합니다. 세 개의 다이 스테이션이 장착되어 있으며, 그 중 하나는 마킹 전용으로 사용되며, 워크플로우 효율성을 최적화하기 위해 스테이션 간 자동 인덱싱을 지원합니다. 클램핑 시스템은 광범위한 공작물을 처리할 수 있으며, 정밀한 정렬을 보장하는 제로 레퍼런스 배플을 갖추고 있습니다. 공작물은 볼 베어링 작업대에 안전하게 배치되어 부드럽고 손쉬운 취급이 가능합니다. X 및 Y 축을 따라 이동은 서보 모터로 구동되며, 고정밀 볼 스크루를 통해 정밀하게 전송되며, 펀칭 위치 정확도는 Programmable Logic Controller(PLC)로 관리되어 가공 프로세스의 완전 자동화를 가능하게 합니다. 또한 시스템은 공작물 프로그램의 저장, 검색 및 재사용을 허용하여 원활한 배치 생산 주기를 지원합니다.
2. CNC 강철 드릴링 머신은 고급 Computer Numerical Control(CNC) 기술과 서보 모터 구동 이송 시스템을 활용하여 다양한 공작물에서 뛰어난 작동 효율성과 일관된 정확도를 제공합니다.
3. 기계의 핵심 기능 구성 요소는 모듈식 접근 방식으로 설계되어 유지 보수의 용이성을 높이고 수리 절차를 간소화합니다.
4. CNC 금속판 펀칭 및 마킹 머신은 펀칭, 마킹 및 드릴링 작업을 통합된 프로세스로 결합하여 단일 작동 사이클 내에서 다재다능한 기능을 제공합니다.
5. 드릴링 모듈은 빠른 하향 이송, 정밀한 가공 진행 및 빠른 후퇴와 같은 필수 기능을 통합하여 실제 작업 환경에서 작동 효율성을 크게 향상시킵니다.
6. 고급 자체 진단 고장 감지 시스템을 갖춘 이 기계는 모든 작동 문제를 신속하게 식별하여 즉각적인 유지 보수 조치를 취하고 일관된 생산 신뢰성을 보장합니다.
7. 프로그래밍 프로세스는 사용 편의성에 중점을 두고 설계되었습니다. 작업자는 구멍 직경, 위치 좌표 및 배치 수량을 제어 시스템에 직접 입력할 수 있습니다. 또한 시스템은 특수 로프팅 소프트웨어에서 생성된 프로그램과 완벽하게 호환되며 CAD/CAM 파일의 직접 변환을 지원하여 원활하고 효율적인 프로그램 실행을 보장합니다.
기계 세부 정보:

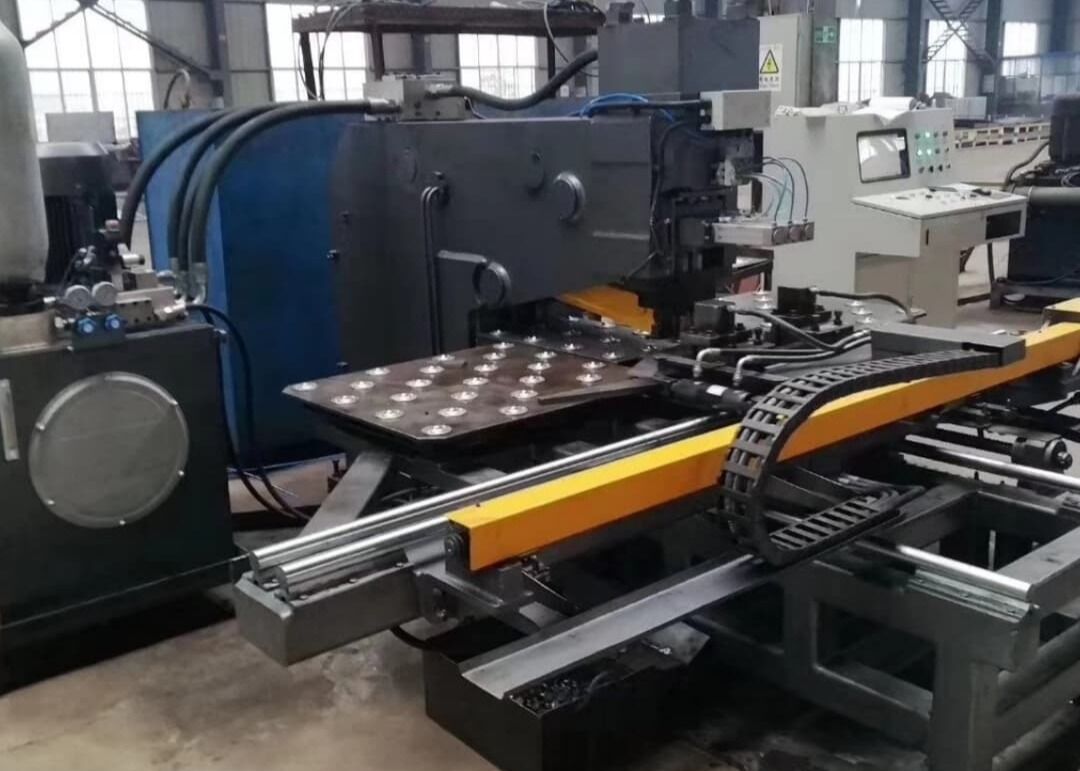

이 특수 금속 가공 시스템은 강철 타워 제조 산업 내에서 강철판에 대한 펀칭, 마킹 및 드릴링 작업을 수행하도록 세심하게 설계되었습니다. 엄격한 공차 및 표면 마감 요구 사항을 준수하여 뛰어난 가공 정확도를 제공합니다. 강철 타워 부문에서의 주요 역할 외에도, 이 고도로 적응 가능한 장비는 광범위한 산업 응용 분야에서 금속판에 대한 펀칭, 드릴링 및 마킹 작업을 일관되게 수행합니다. 모든 유형의 금속 공작물에 대해 뛰어난 작동 효율성과 정밀한 가공을 보장하여 다양한 산업 부문에서 워크플로우를 최적화하고 제품 품질을 향상시킵니다.
