제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 드릴링 및 마킹 | 각도 크기(mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| 최대. 원료길이(m): | 14 | 마킹력(kN): | 1000 |
| 문자그룹 수: | 1 | 문자 수: | 18 |
| 문자 크기(mm): | 14*10*19 | 정확한 거리 범위(mm): | 50~220(무단계) |

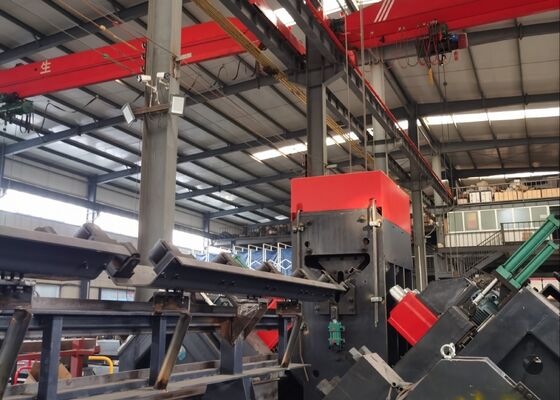

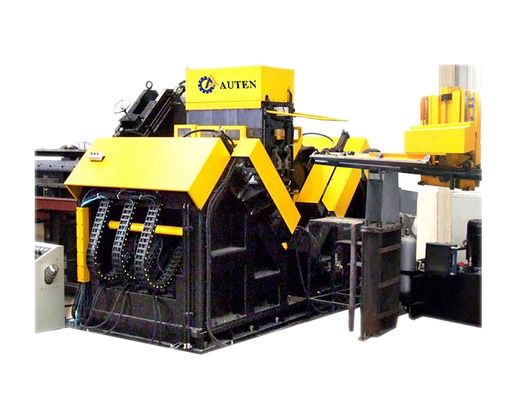

ADM2532 모델 CNC 각 강철 테이블 뚫기 표시 기계 PLC 모터 40mm 맥스 뚫기
제품 소개:
CNC 앵글 드릴링 및 마크 머신 라인은 전송 라인 타워에 사용되는 크고 고강도 앵글 스틸의 드릴링 및 스탬핑을 위해 전문적으로 설계되었습니다.이 시스템은 각 강철의 모든 구멍의 정밀한 구멍을 보장, 우수한 구멍 품질과 위치 정확성을 유지합니다. 또한 생산 효율성을 향상시키고 높은 수준의 자동화를 제공합니다.
주요 매개 변수
| 모델 | JNC2532 | ADM2532 | ADM3635 |
| 각 크기 (mm) | 100×100×10~250×250×32 | 100×100×10~360×360×35 | |
| 최대 길이는 빈 (m) | 14 | ||
| 굴착 스핀드 테이퍼 | / | BT2 | |
| 최대 굴착 지름 (mm) | F40 | ||
| 각 면에 있는 드릴의 양 (pcs) | 3 (양쪽 모두 6개) | ||
| 스핀드 회전 속도 최대 (r/min) | 120-560, 변환기 단계없는 조정 | 6000 | |
| 절단 속도 최대 (m/min) | / | 200 | |
| CNC 축 | 3 | 9 | |
| 뒷자국 범위 (mm) | 50-220 (단계 없이) | 50-330 (단계 없이) | |
| 최대 각기 공급 속도 (m/min) | 40 | ||
| 표시력 (kN) | 1000/1200 | ||
| 문자 그룹의 Qty | 4 | ||
| 각 그룹에 있는 캐릭터의 질량 | 18 | ||
| 문자 사이드 (mm) | 14×10×19 | ||
| 굴착기 냉각 시스템 | 외부 냉각 |
공기 분화 건조 내부 냉각 |
|
| 프로그래밍 모드 | 로프팅 소프트웨어 또는 명령 프로그램 | ||
| 전체 차원 (m) | 32x7x25 | 34 × 8 × 3 | 34 × 8.9 × 3 |
제품 특징:
1생산 라인은 수평 공급 채널, 회전 로딩 래크,그리고 자동 배하 시스템과 먹이 메커니즘각 강철에 대한 모든 드릴링 및 철강 스탬핑 작업은 연속적이고 효율적인 과정에 원활하게 통합됩니다. 전체 작업 흐름은 완전히 자동화됩니다.수동 개입의 필요성을 제거하고 운영자의 노동 요구 사항을 크게 줄이는.

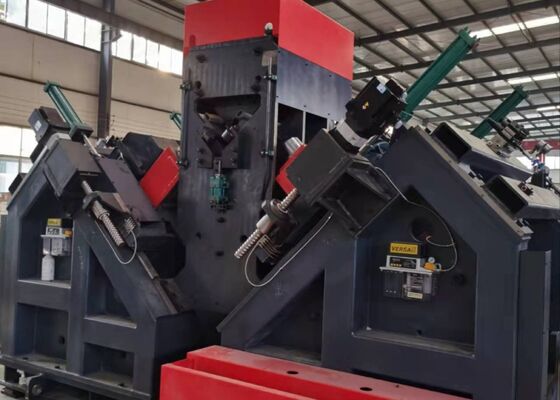

2굴착 스핀드는 타이완 BT40 정밀 스핀드 (내부 냉각액을 포함) 으로 장착되어 우수한 굴착 효율과 정확성을 보장합니다.굴착 단위는 6 개의 CNC 굴착 머리로 장착되어 있습니다, 각 변에 세 개의 각 강철을 배치.양쪽의 머리는 동시다발적으로 동일한 지름의 구멍을 뚫고 각 강철 날개의 상단에서 일정한 간격으로 뚫을 수 있습니다.
3이 소프트웨어는 사용 편의성과 작업 조각 도면의 명확한 표시를 보장하는 두 언어 중국어 / 영어 인터페이스를 갖추고 있습니다.
4프로그래밍 프로세스는 간단하고 효율적입니다; 사용자는 단순히 프로그램 생성하기 위해 작업 조각 크기, 구멍 지름, 간격 및 양을 입력해야합니다.CAD/CAM 로프팅 소프트웨어는 직접 파일 변환을 위해 사용될 수 있습니다이 시스템은 TEKLA 소프트웨어에서 생성된 NC1 파일과 완전히 호환됩니다.
5중요한 수압, 공기 및 전기 부품은 신뢰성 및 연장 내구성을 보장하기 위해 잘 설립 된 고성능 브랜드에서 공급됩니다.
6이 시스템은 통합된 자기 진단 기능으로 장착되어 효율적인 고장 감지 및 문제 해결을 가능하게합니다.
7절단 단위는 선택적으로 추가로 제공되며 성능을 향상시키기 위해 듀얼 블레이드 절단 메커니즘을 사용합니다.
이 표본은 일반적으로 전송 라인 타워 건설에 사용되는 각 강철의 다양한 표준 사양과 구멍 구성을 포함합니다.그들은 잠재적 사용자 또는 검사자에게 장비의 운영 성능을 평가하는 시각적 참조를 제공합니다., 장비가 전송 선 타워 생산에 필요한 실제 제조 표준을 충족하는지 여부를 결정하기 위해 명확하고 측정 가능한 기준을 제공합니다.
초고전압 (UHV) 송전선의 건설에서, 송전탑이 극한의 기상 조건과 무거운 부하에 견딜 때,이 장비는 타워의 핵심 부하 구조를 형성하는 각 강철 구성 요소를 처리하는 데 중요한 역할을합니다.그것은 효율적으로 타워 몸체, 크로스 팔 및 기타 필수 구조 요소에 사용되는 각 강철에 구멍을 뚫고 스탬핑 작업을 수행합니다.정확한 차원 정확성과 신뢰할 수 있는 연결 성능을 보장합니다.그 결과, 그것은 전체 서비스 수명 동안 송신 타워의 장기적인 구조적 무결성과 안정성에 크게 기여합니다.
