제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 드릴링 및 마킹 | 각도 크기(mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| 최대. 원료길이(m): | 14 | 마킹력(kN): | 1000 |
| 문자그룹 수: | 1 | 문자 수: | 18 |
| 문자 크기(mm): | 14*10*19 | 정확한 거리 범위(mm): | 50~220(무단계) |

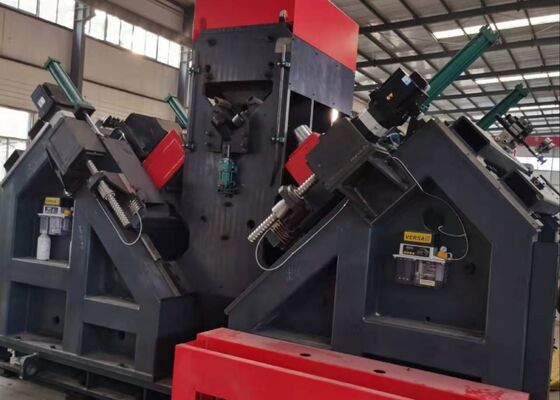

100×100×10~250×250×32mm 각 크기 CNC 강철 테이블 굴착 표시 기계 40mm 최대 굴착
제품 소개:
CNC 각 구멍을 뚫고 표시하는 기계 라인은 송전 라인 타워에 사용되는 크고 고강도 각 강철의 구멍을 뚫고 표시하기 위해 신중하게 설계되었습니다.이 시스템은 각 강철의 모든 구멍의 정밀한 구멍을 보장, 탁월한 구멍 품질과 위치 정확성을 보장합니다. 또한 높은 수준의 자동화를 제공하면서 생산 효율성을 높입니다.
주요 매개 변수
| 모델 | JNC2532 | ADM2532 | ADM3635 |
| 각 크기 (mm) | 100×100×10~250×250×32 | 100×100×10~360×360×35 | |
| 최대 길이는 빈 (m) | 14 | ||
| 굴착 스핀드 테이퍼 | / | BT2 | |
| 최대 굴착 지름 (mm) | F40 | ||
| 각 면에 있는 드릴의 양 (pcs) | 3 (양쪽 모두 6개) | ||
| 스핀드 회전 속도 최대 (r/min) | 120-560, 변환기 단계없는 조정 | 6000 | |
| 절단 속도 최대 (m/min) | / | 200 | |
| CNC 축 | 3 | 9 | |
| 뒷자국 범위 (mm) | 50-220 (단계 없이) | 50-330 (단계 없이) | |
| 최대 각기 공급 속도 (m/min) | 40 | ||
| 표시력 (kN) | 1000/1200 | ||
| 문자 그룹의 Qty | 4 | ||
| 각 그룹에 있는 캐릭터의 질량 | 18 | ||
| 문자 사이드 (mm) | 14×10×19 | ||
| 굴착기 냉각 시스템 | 외부 냉각 |
공기 분화 건조 내부 냉각 |
|
| 프로그래밍 모드 | 로프팅 소프트웨어 또는 명령 프로그램 | ||
| 전체 차원 (m) | 32x7x25 | 34 × 8 × 3 | 34 × 8.9 × 3 |
제품 특징:

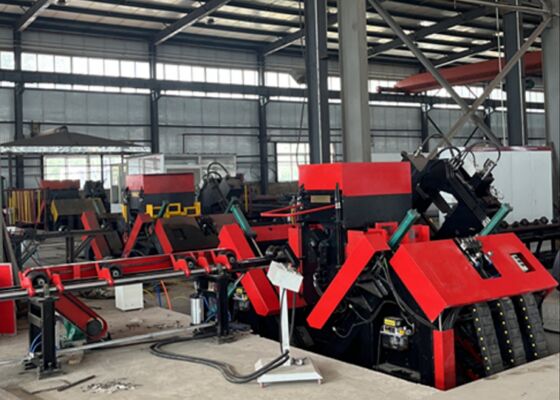

1생산 라인은 수평 공급 채널, 회전 로딩 래크 및 공급 메커니즘과 함께 자동 배하 시스템과 함께 자동 로딩 시스템을 갖추고 있습니다.각 강철에 대한 모든 굴착 및 철강 스탬핑 작업은 연속적인, 효율적인 작업 흐름. 전체 프로세스는 완전히 자동화되어 수동 개입의 필요성을 제거하고 운영자의 노동 수요를 크게 줄입니다.
2뚫기 스핀드는 타이완 BT40 정밀 스핀드 (내용 냉각액을 갖추고) 로 장착되어 있으며, 예외적인 뚫기 효율과 정밀성을 보장합니다.굴착 장치에는 6 개의 CNC 굴착 머리가 장착되어 있습니다., 각 변에 세 개의 각 강철을 배치.양쪽의 머리는 동시다발적으로 같은 지름의 구멍을 뚫고 각철 날개의 상단에서 일정한 간격으로 뚫을 수 있습니다.
3이 소프트웨어는 사용자 친화적 인 내비게이션과 작업 조각 도면의 명확한 프레젠테이션을 제공하는 두 언어 중국어 / 영어 인터페이스로 장착되어 있습니다.
4프로그래밍 프로세스는 직관적이고 효율적입니다; 사용자는 프로그램 생성하기 위해 작업 조각 크기, 구멍 지름, 간격 및 양을 입력해야합니다.CAD/CAM 로프팅 소프트웨어는 원활한 파일 변환을 위해 사용될 수 있습니다.이 시스템은 TEKLA 소프트웨어로 생성된 NC1 파일과 완전히 호환됩니다.
5주요 수압, 공기 및 전기 부품은 뛰어난 신뢰성 및 연장된 서비스 수명을 보장하기 위해 유명한 고성능 브랜드에서 공급됩니다.
6이 시스템은 자체 진단 기능을 탑재하여 효율적인 고장 탐지 및 문제 해결을 촉진합니다.
7깎기 단체는 성능을 최적화하기 위해 듀얼 블레이드 절단 메커니즘을 갖춘 옵션 업그레이드로 제공됩니다.
이 표본은 전송 라인 타워 건설에 일반적으로 사용되는 각 강철의 표준 사양 및 구멍 구성의 범위를 나타냅니다.그들은 잠재적 사용자 또는 검사자가 장비의 운영 성능을 평가하기 위해 시각적 참조로 사용됩니다., 장비가 전송 선 타워 생산에 필요한 제조 표준을 충족하는지 여부를 평가하기 위해 명확하고 측정 가능한 기준을 제공합니다.
초고전압 (UHV) 송전선 건설에서 송전탑이 극한의 기상 조건과 상당한 부하에 노출되는 경우이 장비는 타워의 핵심 부하 구조를 구성하는 각 강철 구성 요소를 처리하는 데 필수적인 역할을합니다.그것은 효율적으로 타워 몸체, 크로스 팔 및 다른 중요한 구조 요소에 사용되는 각 강철에 구멍을 뚫고 스탬핑 작업을 수행합니다.정확한 차원 정확성과 신뢰할 수 있는 연결 성능을 보장합니다.따라서, 그것은 전체 서비스 수명 동안 송신탑의 장기적인 구조적 무결성과 안정성에 중요한 기여를합니다.
