235Mpa 재료 양산 강도 태양 브래킷 펀칭 형성 자동 기계 ≤250mm 스트립 너비

235Mpa 재료 양산 강도 태양 브래킷 펀칭 형성 자동 기계 ≤250mm 스트립 너비

제품 소개

태양 브래킷 펀칭 및 형성 자동 생산 라인은 원본 단일 시트를 달성 할 수 있습니다1개의 연속 생산에서 깎는, 그래서 제품 외모 표준, 펀칭 일관성 설치가 쉽다. 생산 라인은 높은 생산 속도, 온라인 펀칭 및 연속형 제작,조작이 쉽고 노동력이 적습니다..

제품 구성

참고: 표지판 타입 도면은 구매자와 판매자가 서명하고 확인한 도면의 적용을 받는다.

생산 과정

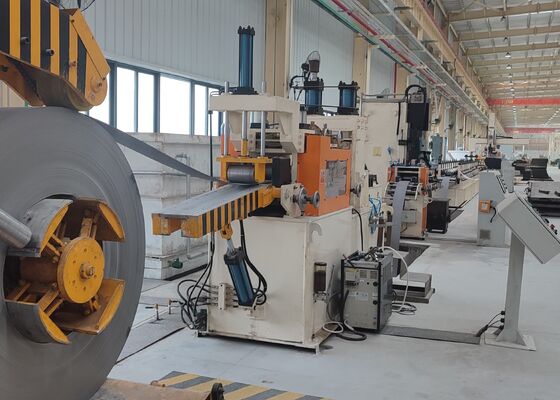

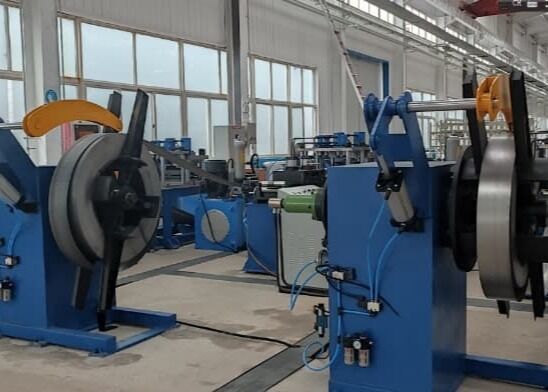

생산 라인은 다음과 같은 기술 과정에 따라 수행됩니다: 롤링→ 레벨링 세르보 공급→ 펀칭→ 콜드 포밍→ 수압 셰어→ 배열

유닛 구성 및 기능

수압 깎기 기계 1 세트

목적: 정형 된 부품을 특정 길이 까지 잘라내는 것 이다. 잘라낼 때 전체 라인 이 멈추지 않는다. 빠르고 효율적 이다.
구조: 주요 구성 요소는 깎기 프레임, 절단 도어, 수압 시스템 및 기타 구성 요소입니다.

절단 도구: 총 3 세트
칼 소재: Cr12MoV (죽은 후의 경도는 HRC58~62)

수압 시스템 1 세트

응용: 펀칭 머신과 절단 머신에 전력을 공급합니다.
구조: 펌프와 축적기의 조합 구조가 채택되며, 펀칭 및 셰어링 동작의 속도는 빠르고, 생산 라인의 속도를 향상시킵니다.공기 냉각 냉각기는 높은 부하와 더 높은 온도에서 생산 요구 사항을 충족하기 위해 열을 분산하는 데 사용됩니다.수압 시스템은 빠른 수압 시스템이며, 고속 펀싱, 구멍 롤링 및 셰어링 콜드 굽기 생산 라인에 적합합니다.주요 수압 구성 요소는 베이징 Huade 제품을 채택.

주요 구성 요소는: 오일 펌프, 모터, 수압 밸브, 소레노이드 밸브, 필터 및 수압 오일 탱크.
수압 시스템은 필터를 채택하고, 기름의 청결은 6-8등급으로 보장됩니다.

수압 시스템 압력: 22Kpa
수압 시스템 전력: 15kw

전기 제어 장치 1 세트

전체 라인은 PLC와 터치 스크린을 결합 한 인간 기계 제어 모드를 채택합니다. 부품의 사양 매개 변수, 양 및 시스템 매개 변수는 터치 스크린을 통해 설정 할 수 있습니다.동작 명령어 여러 세트를 동시에 저장 할 수 있습니다자동화 수준은 높습니다. 생산 라인에서 이상 경우 경보 기능이 있습니다.그리고 전체 생산 라인의 작동은 제어 시스템을 통해 모니터링 할 수 있습니다.전원 종료 또는 비정상적인 상태 종료 후, 그것은 이전에 설정 된 작업 매개 변수에 따라 처리 계속할 수 있습니다.

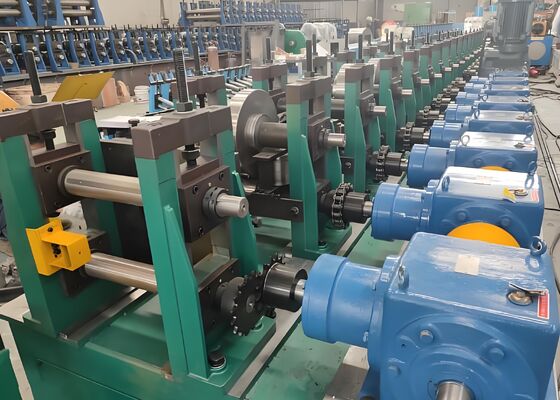

롤 폼 머신 1 세트

응용: 롤 굽기 과정을 통해 원하는 완성 된 판 모양을 최종 원하는 인터페이스 모양으로 만드는 데 사용됩니다.
다른 사양의 제품을 교체할 때, 간격 장치의 일부만 교체해야 합니다.

구조: 형성 단위는 독립적인 래크 (토리 스타일 모드) 를 채택합니다. 모터, 감소기 드라이브 전송. 형성 롤러는 전문 소프트웨어에 의해 설계되었습니다.이 재료는 고품질의 CR12 진열철으로 만들어졌습니다.완화 후 경도는 HRC58 ~ 62입니다. 롤러의 표면은 마무리 후 닦입니다. 롤러는 높은 정밀도와 긴 수명을 가지고 있습니다.
하부 샤프트는 구동되며, 상부와 하부 샤프트는 필요한 패스를 위해 동기 기어를 사용합니다.
아크웨이의 외부 견과류는 왼손 (하층 셰프트) 및 오른손 (올래 셰프트) 이다.
