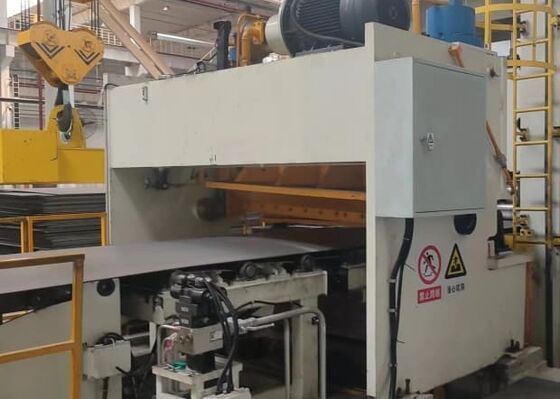

모델 RFHJ2-30x2500 판 열기 평준화 및 깎기 선 판 두께 12~30mm

모델 RFHJ2-30x2500 판 열기 평준화 및 깎기 선 판 두께 12~30mm

제품 개요:

생산 라인 이름: 롤링, 레벨링 및 셰어링 생산 라인
생산 라인 모델: RFHJ12?? 30×2500
이 생산 라인은 12-30mm의 두께와 800-2500mm의 너비로 철 coil을 풀고, 평준화하고, 절단하고, 쌓는 데 사용됩니다.

제품 구성

프로세스 흐름은 다음과 같습니다.

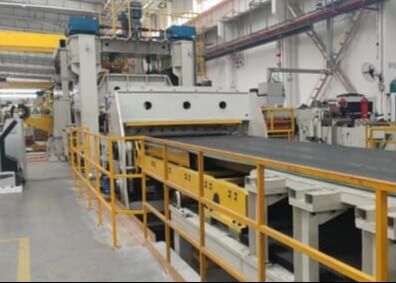

Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table .

유닛 구성 및 기능

스틸 스틸 스틸 스틸

개요: 강철 코일 샐러드는 두 개의 대칭 V 모양의 부분으로 구성되어 있으며, 로딩 트레일 위에 있는 트렌의 양쪽에 설치됩니다.그것은 전력없이 처리 될 철 coil 저장하는 데 사용됩니다로딩 트롤리는 로딩을 위해 스틸 코일 샐드에서 스틸 코일을 직접 들어 올릴 수 있습니다.

기술 사양

2로딩 트롤리

a. 개요: 전기 운동 및 수압 리프팅을 사용 합니다. 로딩 무게는 35 톤입니다. 로딩 트롤리는 디코일러를 로딩하는 데 사용됩니다.그리고 트롤 위에 있는 이중 롤러는 V 모양의 구조를 형성합니다.. 그것은 주로 차체, 수압 실린더, 지원 프레임 및 2 개의 바퀴 축으로 구성됩니다. 로딩 시, 모터 감소기 구동 시스템은 트랙을 따라 이동하도록 트롤리를 구동합니다.그리고 수압 실린더에 의해 필요한 높이로 코일을 올리기 위해 들어 올립니다, 그것은 uncoiler mandrel의 중앙 위치입니다. 코일이 꽉 잡히면 실린더가 낮아지고 트롤리는 원래 위치로 돌아갑니다. 트롤리의 모터 파워는 4KW입니다.케이블과 오일 파이프가 지원 체인으로 보호됩니다..

b. 기술 사양
형태: 전기 걷기, 수압 승강
양: 1개
주요 부품 재료:
소재 지원 래크, 캐리 플레이트: 철판 용접
휠 축: 40Cr 가열
휠: 45 진압 처리 HRC4550
윤활: 수동 중앙 윤활

기술 매개 변수:

3롤을 풀기

a. 개요: 열기 는 강철 스킬 을 배치 하고 열기 를 위한 장치 이다. 열기 는 2 개의 수압 팽창 및 수축 드럼 세트 로 구성 된 좌우 대칭 구조 를 갖는다.2개의 수압 운동 세트, 2 세트 기계 기저, 2 세트 전송 시스템. 드럼은 지원 스핀들, 윙 모양 슬라이드 좌석, 윙 모양 슬라이드 좌석에 둥글게 네 개의 아쿠아트 플레이트로 구성됩니다.그리고 회전하는 수압 실린더수압 실린더는 지원 샤프트의 뒷부분에 고정되어 함께 회전하고, 그 타이 막대는 지원 샤프트를 통과하여 틈 모양의 슬라이드 좌석에 연결됩니다.당기는 막대기 밀고 슬라이드 슬라이드, 그리고 아크 플레이트는 기울어진 윙의 작용으로 드럼을 확장하고 수축합니다.확장 및 수축 시스템은 내부 밸브 누출을 방지하고 효과적으로 멘들레의 긴장력을 보장하기 위해 수압적으로 제어 압력 유지스핀드는 환속기를 통해 모터를 통해 회전하도록 구동되며 앞으로 회전하고 뒤집을 수 있습니다.
롤러는 강철 코일 리더의 주 전력을 공급하고 자동 작동 중에 역 긴장감을 생성하여 생산 라인이 원활하고 안정적으로 작동하도록합니다.

구성: (1) 기계 기본 (2) 모터와 환속기 (3) 이동식 래크 (4) 만드럴 (확대 가능) (5) 수압 확장 및 수축 시스템 (6) 수압 이동 시스템

b. 기술 사양
형태: 이중 헤드 수압 확장 및 수축 (두 단계 Ф762mm, Ф950mm)
양: 1개
주요 부품 재료:
확장 및 수축 지원 튜브: 철강 구조 부품
프레임, 베이스: 철판 용접 부품
스핀드: 40Cr 가열
스프로켓: 40Cr 가열 및 소화
