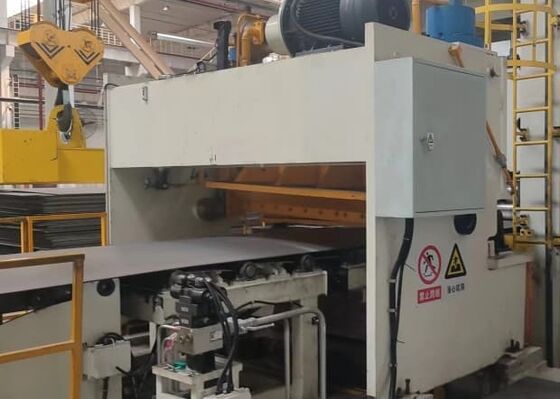

제품 개요:

생산 라인 이름: 롤링, 레벨링 및 셰어링 생산 라인
생산 라인 모델: RFHJ12?? 30×2500
이 생산 라인은 12-30mm의 두께와 800-2500mm의 너비로 철 coil을 풀고, 평준화하고, 절단하고, 쌓는 데 사용됩니다.

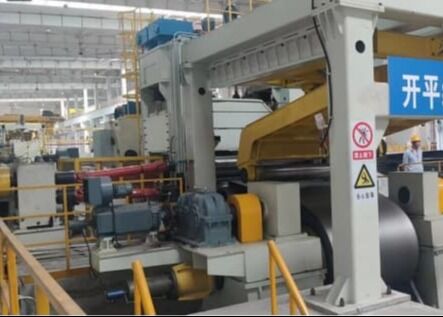

제품 구성

프로세스 흐름은 다음과 같습니다.

Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table.

유닛 구성 및 기능

1먹이 기계

개요: 리더 장치는 decoiler 위에 설치되어 decoiler의 협조로 강철 코일 헤드를 거친 기계로 안내합니다.그것은 주로 2 가동 압축 롤러로 구성됩니다.압력 롤러, 압력 머리와 스키드 장치 모두 프레임에 설치되어 있습니다.

소재 머리는 롤링이 끝나기 전에 단단히 압축되어 띠 테이프를 잘라내면 판 머리가 뒤로 당겨지는 것을 방지합니다. 압력 롤러는 롤링이 끝나면 보조 공급을 제공합니다.먹이판의 길이는 다양한 롤 직경에 적응하도록 확장 및 수축 될 수 있습니다먹이 플랫폼은 오일 실린더에 의해 구동되며 위아래로 흔들 수 있습니다.

압력 롤러는 수압 실린더로 들어올리고 내려올리고, 들어올림 속도는 가솔렛 밸브로 조절된다. 압력 헤드는 수압 실린더로 들어올리고 내려올린다.스키드 장치는 하이드로릭 실린더로 들어올리고 망원경으로 움직입니다.각 실린더는 실린더가 아래로 미끄러지는 것을 방지하기 위해 압력을 유지하기 위해 수압으로 제어되는 단일 밸브가 장착되어 있습니다.

구성: (1) 압축 래크 (2) 압력 롤러 장치 (3) 공급판

기술 사양
형태: 완전 수압 구동
양: 1 세트
주요 부품 재료: 프레임 철판: 프로필 용접
스키드 장치 강철: 판 프로필 용접
껍데기 머리의 장치는 철판: 프로필 용접

기술 매개 변수:

2이중 롤러 핑치 먹이

a. 개요: 이 기계는 주로 프레임 부분, 롤러 부분, 주요 변속 부분 및 오일 실린더 올리기 부분으로 구성됩니다.

(1) 래크 부분
프레임은 전체 용접 된 철판 구조를 채택하고 있으며, 롤러 부분, 리프팅 부분 및 프레임 부분을 유기적으로 결합합니다.합리적인 구조와 설치 및 유지 관리가 쉽습니다.컴퓨터 최적화 설계는 강도, 딱딱성, 정확성 및 기계 도구의 다른 성능 요구 사항을 보장, 판의 수정 요구를 충족하는 데 사용됩니다.용접 후 열 노화 처리.

(2) 롤러 부품
롤러 부분은 2개의 칩 롤러 세트로 구성되어 있으며, 칩 롤러 세트 각각은 가이드 플레이트의 공급을 용이하게 하기 위해 위아래로 배치되어 있습니다.그리고 전체 드라이브 모드를 채택.

롤러의 재료는 42CrMo입니다. 그것은 조형입니다. 거친 회전 및 반 완성 후 HB250-300으로 완화 및 완화, 표면 완화, 그 다음 얇게 닦습니다.경도는 HRC55~60, 그리고 매끄러움은 0.8. 작업 롤의 베어링은 모두 자기 정렬되고 높은 부하 운반 능력을 가지고 있습니다. 베어링은 낮은 마찰과 긴 서비스 수명을 가지고 있습니다. 작업 롤 처리 프로세스는:도장 → 거친 회전 → 완화 및 완화 → 얇은 회전 → 거친 회전 → 표면 완화 → 곧게 회전 → 거친 회전 → 얇은 회전작업 롤이 엄격한 검사를 거친 후, 재료 검사 보고서, 열 처리 검사 보고서, 결함 탐지 검사 보고서 등을 사용자에게 제공 할 것입니다!

(3) 주요 변속기
주 변속기 부분은 DC 모터에 의해 감속기, 전송 케이스 및 보편적 결합을 통해 평준화 롤러를 구동합니다.보편적 접착은 서로 다른 픽치에 연결의 목적을 달성하고 롤러의 상위 줄의 상승 움직임저축기와 전송 케이스는 모두 기어 변속기를 채택합니다.

b. 기술 사양
양: 1개
평준화 속도: 10~25m/min
롤러 지름: φ380
롤러 재료: 42CrMo
양: 4개
DC 모터: 평준화 롤러 변속기 1 세트

전력: 110kw

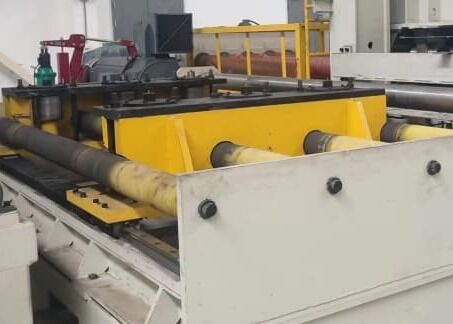

311 롤러 평준화 기계
a. 개요: 이 기계는 거북이 롤러 세트와 11 개의 레벨링 롤러로 구성됩니다. 그것은 주로 프레임 부분, 작업 롤 부분, 압축 부분, 전송 부분으로 구성됩니다.마른 오일 윤활기 부품이 레벨러는 합리적인 구조, 편리한 조작 및 간편한 유지보수를 가지고 있습니다.
(1) 래크 부분
프레임 부분은 이 레벨러의 기초입니다. 그것은 왼쪽 및 오른쪽 프레임, 끝 빔 및 연결 빔으로 구성 된 프레임 유형 분할 구조를 채택합니다.각 부분은 강철 판 용접 구조입니다넥타이 기둥은 왼쪽과 오른쪽 프레임에 위치하여 끝 빔을 연결하고 작업 중에 평준화 힘에 견딜 수 있도록 적절한 사전 꽉 세는 힘을 유지합니다.전체 프레임 부분은 새로운 형태를 가지고 있으며 아름답고 우아합니다.
(2) 작업 롤 부분
작업 롤 부분은 이 레벨러의 핵심 부분입니다. 그것은 주로 견인 롤러의 한 쌍과 다섯 평준화 롤러로 구성됩니다. 견인 롤러는 풀 드라이브를 채택합니다.잎 재료를 효과적으로 당겨서 미끄러지는 것을 방지할 수 있습니다.; 평준화 롤러는 다중 롤러 평준화 작동 원리를 채택합니다.엽물질은 내부 스트레스를 제거하고 물질을 평준화 하기 위해 평준화 롤러의 중앙에 앞뒤 방향으로 반복적으로 변형. 의 목표. 평준화 롤러는 롤 스틸 (60CrMoV) 으로 만들어졌으며, 탄압되고 표면 완화되었습니다. 좋은 경직성, 높은 경화 (HRC62-64) 및 마모 저항의 장점이 있습니다.,따라서 금속판 평형의 정확성을 보장합니다.
