제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 펀칭, 마킹, 절단 | 맥스. 펀칭 (DIA.. THI.) (MM): | Φ26х20 |
|---|---|---|---|
| 펀치력(kN): | 1000/1200 | 마킹력(kN): | 1000/1200 |
| 절삭력(kN): | 2200/4300 | 맥스. 공백 길이 (m): | 14 |
| 맥스. 완성 된 길이 (m): | 12 | 측면 당 펀치: | 3 |

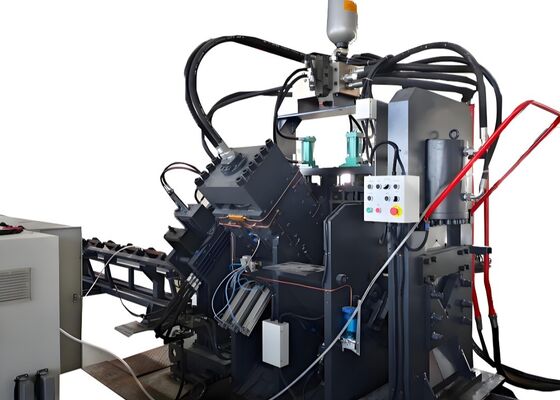

2200/4300KN 절단 힘 CNC 각 펀싱 셰어링 철탑 생산 라인 18 글자 그룹 당
제품 소개:

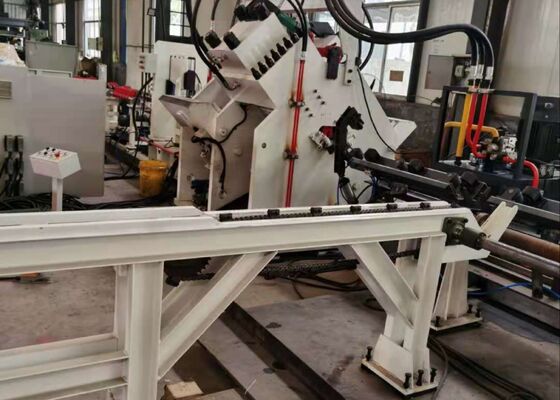

JNC 시리즈의 고속 CNC 각 펀싱, 표시 및 절단 생산 라인은 주로 펀싱 장치, 표시 장치, 절단 장치, 가로 컨베이어, 회전 컨베이어,공급 컨베이어, 배하 컨베이어, CNC 공급 캐리, 수압 시스템, 전기 시스템, 공기 시스템 및 기타 중요한 구성 요소.타워 제조 부문에서 각철의 자동 처리용으로 특별히 설계된, 이 생산 라인은 사용 편의성을 보장하는 완전한 수치 제어 하에서 작동 합니다. 그것은 자동화, 고 정밀, 다품종, 대용량 생산 능력을 가능하게 합니다.
제품 매개 변수
| 모델 | JNC2020 |
| 각 크기 (mm) | 50x50x4~200x200x20 |
| 최대 펀칭 (Dia. х Thi.) (mm) | Φ26x20 |
| 펀치 힘 (kN) | 1000/1200 |
| 표시력 (kN) | 1000/1200 |
| 절단 힘 (kN) | 2200/4300 |
| 최대 빈 길이 (m) | 14 |
| 마감된 물체의 최대 길 (m) | 12 |
| 각 쪽에 펀치 | 3 |
| 표기 문자 그룹 | 4 |
| 그룹별 문자 수 | 18 |
| 문자 크기 (mm) | 14x10x19 |
| CNC 축 | 3 |
| 절단 모드 | 이중 블레이드 또는 단일 블레이드 |
| 냉각 방법 | 물 냉각/공기 냉각/유 냉각 |
| 최대 공급 속도 (m/min) | 80 |
| 프로그래밍 모드 | 로프팅 소프트웨어 또는 명령 프로그램 |
| 전체 차원 (m) | 약 32x7x3 |
| 위의 매개 변수는 고객의 특정 요구 사항에 따라 조정 및 변경할 수 있습니다. | |
제품 특징:

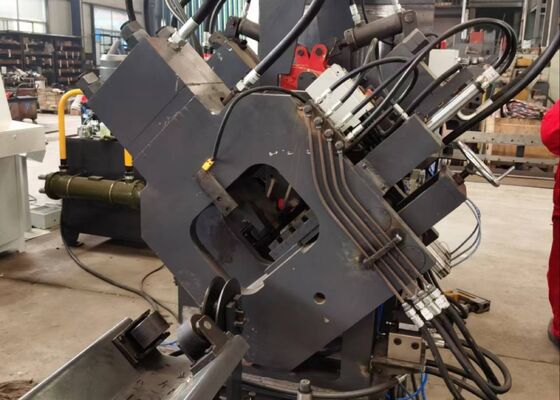

1CNC 각 철 펀칭 기계는 각각 세 가지 다른 펀칭 크기를 수용 할 수있는 두 개 또는 세 개의 펀칭 장치가 장착되어 있습니다.이 펀싱 단위는 수치 제어 (NC) 를 통해 정확하게 제어됩니다., 펀싱 위치에 대한 정확한 조정을 보장합니다. 기계는 둥근 및 타원형 구멍을 모두 생산 할 수 있습니다. 고속 공급 및 펀싱 기능으로 생산 효율성을 크게 향상시킵니다.50×50×4mm 각의 강철, 기계는 8시간의 교대로 9~10톤의 생산량을 달성합니다.
2. CNC 각 펀싱 기계의 표시 단위는 견고하고 내구성있는 장에 장착되어 있습니다. 표시 시스템은 프로그래밍을 통해 선택할 수있는 네 개의 카세트 세트를 갖추고 있습니다.표시 위치 조정에 유연성을 제공합니다.또한, 기계는 10 줄의 디스크 표시 방법을 사용, 수동 입력 필요 없이 문자 자동 선택, 따라서 표시 효율을 크게 향상.
3. CNC 각 바 절단 기계는 예외적인 절단 힘으로 알려진 단일 블레이드 절단 단위를 갖추고 있습니다. 각 절단 물질 폐기물 제로 수행됩니다.깨끗하고 부드러운 절단 표면을 제공합니다.블레이드 하우스는 개방형 문 구조로 설계되어 빠르고 안전하게 블레이드를 교체 할 수 있습니다.
4수평 재료 테이블은 모터와 감소기로 구동되는 회전 재료 래크로 각도 바를 효율적으로 전송합니다.이 시스템은 후속 가공을 위해 공급 컨베이어에 각도 바의 안전한 위치를 보장.
5. 작업 조각은 확실하게 유지되고 정확한 정렬 및 위치 정확성을 보장하는 CNC 공급 캐리에 의해 공급됩니다. 공급 캐리 는 서보 모터에 의해 구동됩니다.광전기 인코더로부터 피드백으로, 닫힌 루프 제어 시스템 내에서 작동합니다.
6. CNC 각 강철 금속 펀싱 및 표시 기계는 펀싱, 표시 및 절단 기능을 움직이는 수압 시스템을 통해 작동합니다.그것은 충전기와 함께 고속 수압 역이 장착되어 있습니다, 그리고 수압 라인은 누출 방지 작동을 보장하고 교체 및 유지 관리를 단순화 할 수 있는 페룰 유형의 연결을 사용합니다.주요 수압 밸브 블록은 유명한 아토스 브랜드에서 공급됩니다, 신뢰성 있고 고성능의 수압 시스템을 보장합니다.
7수압 역의 냉각 시스템은 물 냉각, 공기 냉각 또는 오일 냉각을 포함하여 다양한 옵션을 제공합니다.이러한 유연성은 고객이 자신의 특정 운영 필요에 따라 가장 적합한 냉각 방법을 선택할 수 있습니다..
8제어 시스템은 상부 컴퓨터, PLC, 서보 모터, 외부 감지 스위치 및 기타 필수 부품으로 구성됩니다. 운영자는 단순히 처리 요구 사항을 입력합니다.그리고 시스템은 자동으로 해당 처리 프로그램을 생성합니다.또한 DXF, NC 및 CAD 소프트웨어에 의해 생성 된 다른 파일 형식과 호환됩니다. 상부 컴퓨터의 인간 기계 인터페이스는 매우 직관적입니다.사용자 친화적 인 디스플레이와 간소화된 조작을 제공합니다.. 그래픽 작업 조각 시각화, 광범위한 데이터 저장, 위치 데이터 추적 및 오류 알람 알림과 같은 기능을 지원합니다.
이러한 샘플은 각철탑 산업의 표준 사양과 전형적인 처리 조건을 반영하여 사용자가 장비의 처리 품질을 직접 평가 할 수 있습니다.정확성, 그리고 수공업. 그들은 장비의 성능과 특정 생산 필요에 대한 적합성을 평가하기 위해 실질적인 기준을 제공하여 정보, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술잠재적인 응용에 대한 데이터 기반 의사결정.
초고전압 (UHV) 송전선의 건설에서 타워가 심한 기상 조건과 상당한 부하에 노출되는 경우이 장비는 타워의 주요 구조 프레임을 형성하는 각 강철 구성 요소를 처리하는 데 필수적입니다.그것은 효과적으로 타워 몸체, 크로스 팔 및 다른 중요한 구조 요소에 사용되는 각 강철에 구멍을 뚫고 스탬핑 작업을 수행합니다.타워의 전체적인 안정성과 무결성을 유지하는 정확한 차원과 안전한 연결을 보장합니다..
