제품 상세 정보:
결제 및 배송 조건:
|
| 작업물의 최대 크기(mm): | 1500*800 | 최대. 펀칭 직경 (mm): | Φ26 |
|---|---|---|---|
| 최대. 드릴링 직경 (mm): | Φ50 | 드릴링 스핀들의 테이퍼: | BT50 |
| 펀치력(kN): | 1000/1200 | 마킹력(kN): | 800/1200 |
| 문자크기(mm): | 14*10*19 | 수량 성격의: | 12 |

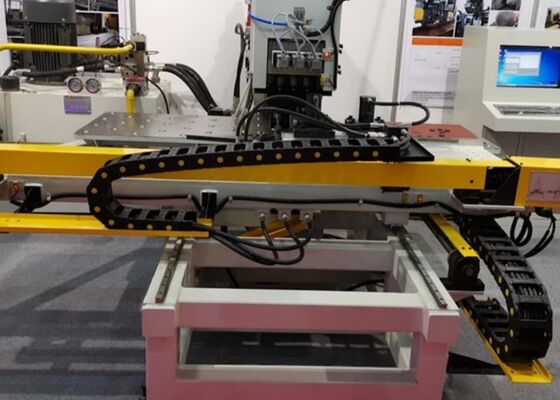

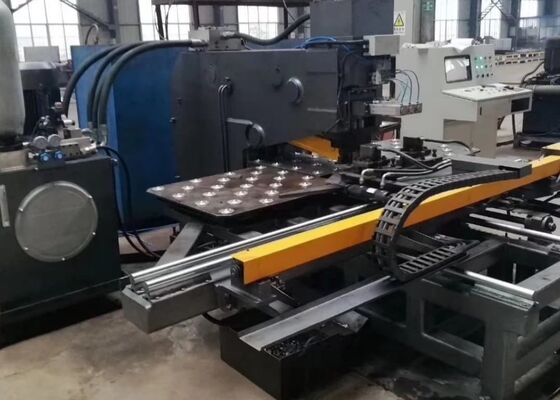

40mm 굴착판 두께 타워 연결 CNC 수압판 펀칭 기계 4 다이 스테이션
제품 소개:
이 CNC 판 뚫고 뚫는 기계는 철강 타워 제조 부문에 대해 세심하게 설계되었습니다.철강판 부품에 대한 굴착 및 굴착 과정또한, 그것은 주목할만한 다재다능성을 보여, 그것은 펀칭, 뚫어, 금속 부품의 광범위한 스펙트럼에 표시 작업을 수행 할 수 있습니다.따라서 다양한 산업용 용도로.
제품 구성:
| 모델 | BNHD120 | |
| 작업 조각의 최대 크기 (mm) | 1500*800 | |
| 최대 펀칭 지름 (mm) | Φ26 | |
| 최대 굴착 지름 (mm) | Φ50 | |
| 굴착 스핀드 테이퍼 | BT2국제산업 | |
| 판 두께 (mm) | 펀칭 | 5∙25 (Q235) |
| 뚫기 | 40 | |
| 펀치 힘 (kN) | 1000/1200 | |
| 표시력 (kN) | 800/1200 | |
| 구멍과 판 가장자리 사이의 최소 거리 (mm) | 펀칭 | 25 |
| 뚫기 | 구멍 직경에 따라 달라집니다. | |
| 문자 크기 (mm) | 14*10*19 | |
| 성격의 질 | 12 | |
| 다이 스테이션 | 4 | |
| 뚫기 가속도 (mm/min) | 0~5000 | |
| 뚫기 스핀드 스턴드 (mm) | 350 | |
| 굴착 스핀들 회전 속도 (r/min) | 30~3000 | |
| 프로그래밍 모드 | 명령어 프로그래밍, AutoCAD 그림 또는 레이아웃 소프트웨어 | |
| 전체 차원 L*W*H (m) | 3.3*3.2*3 | |
제품 특징:
1CNC 채널 철강 펀칭 및 마크 기계는 뛰어난 구조적 안정성을 보장하고 넓은 운영 공간을 제공하는 견고한 C 타입 용접 프레임으로 구성되었습니다.그것은 세 개의 다이 스테이션으로 장착되어 있습니다, 그 중 하나는 표시를 위해만 지정되어 있으며 작업 흐름 효율성을 최적화하기 위해 역 간 자동 인덱싱을 갖추고 있습니다. 클램핑 시스템은 매우 적응력이 있습니다.다양한 작업 조각을 수용할 수 있는, 제로 레퍼런스 바프로 정밀한 정렬을 보장합니다. 작업 조각은 볼 베어링 작업 테이블에 안정적으로 배치되어 부드럽고 노력이없는 조작을 가능하게합니다.X축과 Y축을 따라 이동은 세르보 모터에 의해 구동, 고정밀 공 나사기로 정확한 전송을 보장하며, 펀칭 위치 정확도는 프로그래밍 가능한 논리 제어기 (PLC) 로 관리됩니다.가공 과정의 완전한 자동화를 가능하게 하는또한, 시스템은 작업 조각 프로그램의 저장, 검색 및 재사용을 지원하여 중단되지 않은 대량 생산 주기를 보장합니다.
2CNC 강철 굴착 기계는 최첨단 컴퓨터 수치 제어 (CNC) 기술을 활용하고, 세르보 모터로 구동되는 공급 시스템과 결합,다양한 작업 부품을 통해 예외적인 운영 효율성과 일관된 정밀도를 보장합니다..
3기계의 중요한 기능적 구성 요소는 모듈형 설계로 설계되어 유지보수 용이성을 높이고 수리 절차를 효율화합니다.
4. CNC 금속판 펀칭 및 표시 기계는 원활하게 펀칭, 마크, 그리고 통증 기능을 통합된 과정으로 결합, 단일 내에서 다재다능한 기능을 제공,통합 운용 사이클.
5굴착 모듈은 급속한 아래로 공급, 정밀한 가공 진행, 빠른 회귀와 같은 필수 기능이 갖추어져 있습니다.실제 업무 환경에서 운영 효율성을 크게 향상시키는 것.
6첨단 자기 진단 결함 탐지 시스템을 갖추고, 기계는 신속히 모든 운영 문제를 탐지하여 신속한 유지보수 및 중단되지 않은 생산 신뢰성을 보장합니다.
7프로그램 인터페이스는 사용 편의성을 위해 설계되었습니다: 운영자는 구멍 지름, 위치 좌표 및 팩 양을 제어 시스템에 직접 입력 할 수 있습니다.시스템은 전문 로프팅 소프트웨어로 생성된 프로그램과 완전히 호환되며 CAD/CAM 파일의 원활한 변환을 지원합니다., 효율적이고 중단되지 않는 프로그램 실행을 보장합니다.
기계에 대한 세부 사항:
이 특수 금속 처리 시스템은 철탑 제조 부문 내에서 철판에 구멍을 뚫고, 표시하고, 구멍을 뚫는 작업을 수행하기 위해 세심하게 설계되었습니다.뛰어난 가공 정확성이 적응 가능한 장비는 철강 타워 산업에서의 주요 기능 외에도 지속적으로 펀칭, 뚫림,광산업용의 광범위한 분야에 사용되는 금속판에 표시 및 표시 작업그것은 다양한 금속 작업 조각의 우수한 운영 효율과 정밀한 처리를 보장하며 다양한 산업 영역에서 작업 흐름을 최적화하고 제품 품질을 향상시킵니다.
