제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 드릴링 및 마킹 | 각도 크기(mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| 최대. 원료길이(m): | 14 | 마킹력(kN): | 1000 |
| 문자그룹 수: | 1 | 문자 수: | 18 |
| 문자 크기(mm): | 14*10*19 | 정확한 거리 범위(mm): | 50~220(무단계) |

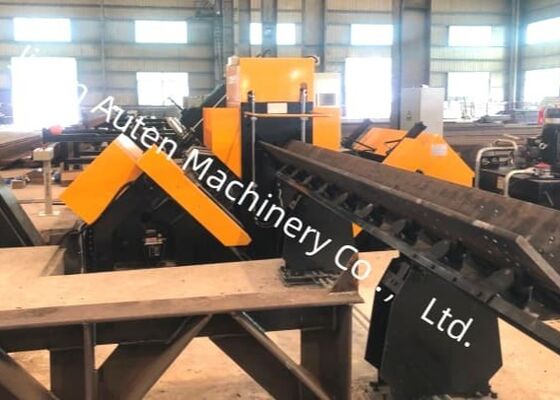

40m/Min 각 먹이 속도 Cnc 강철 금속 드릴링 머신 라인 3pcs 각 면에 드릴
제품 소개:
CNC 각 굴착 및 표시 기계 라인은 전송 라인 타워에서 사용되는 크고 고강도 각 강철의 굴착 및 표시를 위해 전문적으로 설계되었습니다.이 시스템은 각 강철의 모든 구멍의 정밀한 구멍을 보장, 탁월한 구멍 품질과 위치 정확성을 제공합니다. 또한 높은 수준의 자동화를 제공하면서 생산 효율성을 향상시킵니다.
주요 파라미터:
| 모델 | ADM2532 |
| 각 크기 (mm) | 100×100×10~250×250×32 |
| 최대 길이는 빈 (m) | 14 |
| 굴착 스핀드 테이퍼 | BT2 |
| 최대 굴착 지름 (mm) | F40 |
| 각 면에 있는 드릴의 양 (pcs) | 3 (양쪽 모두 6개) |
| 스핀드 회전 속도 최대 (r/min) | 6000 |
| 절단 속도 최대 (m/min) | 200 |
| CNC 축 | 9 |
| 뒷자국 범위 (mm) | 50-220 (단계 없이) |
| 최대 각기 공급 속도 (m/min) | 40 |
| 표시력 (kN) | 1000/1200 |
| 문자 그룹의 Qty | 4 |
| 각 그룹에 있는 캐릭터의 질량 | 18 |
| 문자 크기 (mm) | 14×10×19 |
| 굴착기 냉각 시스템 | 공기 분화 건조 내부 냉각 |
| 프로그래밍 모드 | 로프팅 소프트웨어 또는 명령 프로그램 |
| 전체 차원 (m) | 34 × 8 × 3 |
제품 특징:
1생산 라인은 수평 공급 채널, 회전 로딩 래크 및 자동 배하 시스템으로 구성된 자동 로딩 시스템으로 장착되어 있습니다.모두 첨단 먹이 메커니즘으로 지원됩니다.이 통합은 각 강철에 대한 모든 드릴링 및 철강 스탬핑 작업의 연속적이고 효율적인 작업 흐름을 보장합니다. 전체 프로세스는 완전히 자동화됩니다.수동 개입의 필요성을 제거하고 운영자에 대한 노동 요구 사항을 크게 줄이십시오..

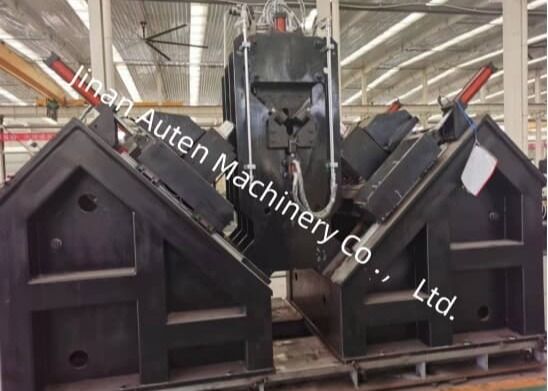

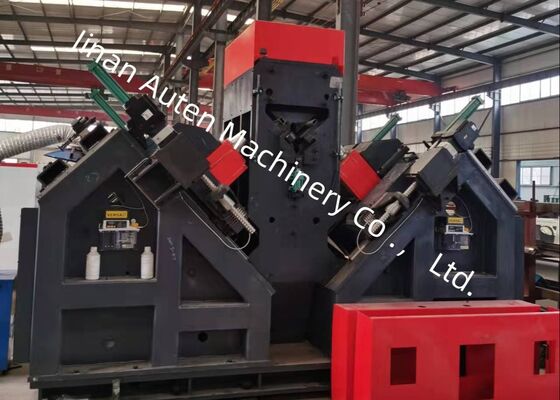

2뚫기 스핀드는 타이완 BT40 정밀 스핀드를 장착하고 있으며, 뚫기 효율과 정확성을 향상시키기 위해 내부 냉각액을 통합했습니다. 뚫기 단위는 6 개의 CNC 뚫기 헤드를 갖추고 있습니다.각 쪽에 3개씩 배치된 각각제철양쪽의 머리는 각축철 플랜지 상단에서 동일한 지름과 일정한 간격의 구멍을 동시에 뚫을 수 있습니다.
3이 소프트웨어는 직관적인 내비게이션과 작업 조각 도면의 명확한 프레젠테이션을 보장하는 두 언어 중국어 / 영어 인터페이스를 제공합니다.
4프로그램 프로세스는 간소화되고 효율적입니다; 사용자는 자동으로 프로그램을 생성하기 위해 작업 조각 크기, 구멍 지름, 간격 및 양을 입력해야합니다.CAD/CAM 로프팅 소프트웨어는 원활한 파일 변환을 위해 사용될 수 있습니다.이 시스템은 TEKLA 소프트웨어로 생성된 NC1 파일과 완전히 호환됩니다.
5필수적인 수압, 공기 및 전기 부품은 우수한 신뢰성 및 연장 된 운영 수명을 보장하기 위해 명실상부하고 고성능 브랜드에서 공급됩니다.
6이 시스템은 통합된 자기 진단 기능으로 장착되어 효율적인 오류 탐지 및 문제 해결을 가능하게합니다.
7선택적 깎기 단말기는 성능을 최적화하도록 설계된 듀얼 블레이드 절단 메커니즘을 갖추고 있습니다.
이 표본은 전송 라인 타워의 건설에서 일반적으로 사용되는 각 강철의 표준 사양 및 구멍 구성의 범위를 나타냅니다.그들은 잠재적 사용자 또는 검사자가 장비의 기능 성능을 평가하기 위해 시각적 참조 역할을합니다., 장비가 전송 선 타워 제조에 필요한 제조 표준을 충족하는지 여부를 평가하기 위해 명확하고 수치화 가능한 기준을 제공합니다.
초고전압 (UHV) 송전선의 건설에서 송전탑이 열악한 기상 조건과 상당한 부하에 노출되는 경우이 장비는 타워의 주요 부하 구조를 형성하는 각 강철 구성 요소를 처리하는 데 중요한 역할을합니다.그것은 효율적으로 타워 몸체, 크로스 팔 및 다른 주요 구조 요소에 사용되는 각 강철에 구멍을 뚫고 스탬핑 작업을 수행합니다.정확한 차원 정확성과 신뢰할 수 있는 연결 성능을 보장합니다.결과적으로, 그것은 전체 서비스 수명 동안 전송 타워의 장기적인 구조적 무결성과 안정성을 유지하는 데 중요한 역할을합니다.
