제품 상세 정보:
결제 및 배송 조건:
|
| 작업물의 최대 크기(mm): | 1500*800 | 최대. 펀칭 직경 (mm): | Φ26 |
|---|---|---|---|
| 최대. 드릴링 직경 (mm): | Φ50 | 드릴링 스핀들의 테이퍼: | BT50 |
| 펀치력(kN): | 1000/1200 | 마킹력(kN): | 800/1200 |
| 문자크기(mm): | 14*10*19 | 수량 성격의: | 12 |

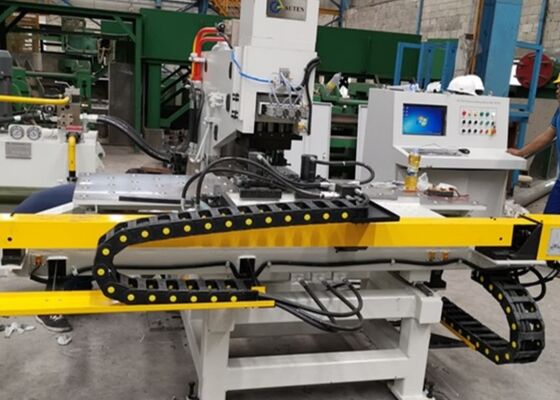

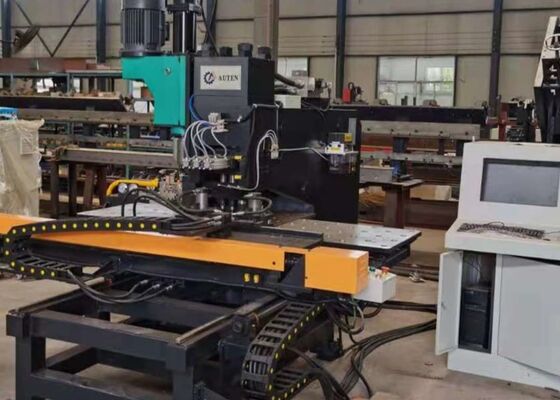

모델 BNHD120 CNC 금속판 뚫기 펀칭 마크 기계 4 다이 스테이션
제품 소개:
이 CNC 판 뚫고 뚫는 기계는 강철 타워 제조 산업을 위해 전문적으로 설계되어 뚫고, 표시,철강판 부품에 대한 굴착 작업또한, 그것은 많은 종류의 금속 부품을 뚫고, 뚫고, 표시하는 기능을 수행 할 수있는 인상적인 적응력을 보여줍니다.따라서 다양한 산업용 용도를 지원합니다..
제품 구성:
| 모델 | BNHD120 | |
| 작업 조각의 최대 크기 (mm) | 1500*800 | |
| 최대 펀칭 지름 (mm) | Φ26 | |
| 최대 굴착 지름 (mm) | Φ50 | |
| 굴착 스핀드 테이퍼 | BT2국제산업 | |
| 판 두께 (mm) | 펀칭 | 5∙25 (Q235) |
| 뚫기 | 40 | |
| 펀치 힘 (kN) | 1000/1200 | |
| 표시력 (kN) | 800/1200 | |
| 구멍과 판 가장자리 사이의 최소 거리 (mm) | 펀칭 | 25 |
| 뚫기 | 구멍 직경에 따라 달라집니다. | |
| 문자 크기 (mm) | 14*10*19 | |
| 성격의 질 | 12 | |
| 다이 스테이션 | 4 | |
| 뚫기 가속도 (mm/min) | 0~5000 | |
| 뚫기 스핀드 스턴드 (mm) | 350 | |
| 굴착 스핀들 회전 속도 (r/min) | 30~3000 | |
| 프로그래밍 모드 | 명령어 프로그래밍, AutoCAD 그림 또는 레이아웃 소프트웨어 | |
| 전체 차원 L*W*H (m) | 3.3*3.2*3 | |
제품 특징:
1CNC 채널 철강 펀칭 및 표시 기계는 뛰어난 구조적 무결성을 보장하고 작업에 충분한 공간을 제공하는 견고한 C 타입 용접 프레임으로 구성되었습니다.그것은 세 개의 다이 스테이션으로 장착되어 있습니다, 그 중 하나는 표시를 위해 전용되어 있으며 작업 흐름 효율성을 향상시키기 위해 스테이션 간 자동 인덱싱을 통합합니다. 클램핑 시스템은 매우 다재다능합니다.다양한 작업 부품을 고정할 수 있는, 정밀 정렬을 위해 제로 참조 바프로 작업 조각은 고구려 베어링 작업 테이블에 단단히 배치되어 부드럽고 노력이없는 조작을 촉진합니다.X축과 Y축을 따라 움직임은 세르보 모터에 의해 구동, 고정밀의 볼 스크루를 통해 정확한 전송을 보장하고, 펀싱 위치 정확도는 프로그래밍 가능한 논리 제어기 (PLC) 로 제어됩니다.가공 과정의 완전한 자동화를 허용합니다.또한, 시스템은 작업 조각 프로그램의 저장, 검색 및 재사용을 지원하여 중단없이 연속적인 대량 생산 주기를 가능하게합니다.
2CNC 강철 굴착 기계는 첨단 컴퓨터 수치 제어 (CNC) 기술을 통합, 세르보 모터 구동 공급 시스템과 결합,다양한 작업 조각에 뛰어난 운영 효율성과 일관된 정밀도를 보장합니다..
3기계의 주요 기능 구성 요소는 모듈 구조로 설계되어 유지보수 용이성을 향상시키고 수리 절차를 단순화합니다.
4. CNC 금속판 펀칭 및 표시 기계는 효과적으로 단 하나의 통합 된 과정으로 펀칭, 표시 및 드릴링 작업을 통합합니다.단일 운영 사이클 내에서 다재다능한 기능을 제공합니다.
5굴착 모듈은 급속한 아래로 공급, 정확한 가공 진행 및 빠른 후퇴를 포함한 주요 기능으로 장착되어 있습니다.실질적인 작업 환경에서 운영 효율성을 크게 향상시킵니다..
6첨단 자기 진단 결함 탐지 시스템으로 장착 된 기계는 운영 문제를 신속하게 식별하여 신속한 유지보수 및 지속적인 생산 신뢰성을 보장합니다.
7프로그래밍 인터페이스는 사용자 친화적이며, 운영자가 구멍 지름, 위치 좌표 및 팩 양을 제어 시스템에 직접 입력 할 수 있습니다.시스템은 전문 로프팅 소프트웨어로 생성된 프로그램과 완전히 호환되며 CAD/CAM 파일의 원활한 변환을 지원합니다., 효율적이고 중단되지 않는 프로그램 실행을 보장합니다.
기계에 대한 세부 사항:
이 특수 금속 처리 시스템은 철탑 제조 산업 내에서 철판에 구멍을 뚫고, 표시하고, 드릴 작업을 수행하기 위해 신중하게 설계되었습니다.뛰어난 가공 정확성이 다재다능한 장비는 철강 타워 분야에서 주요 응용 분야를 넘어서 지속적으로 펀칭, 뚫림,다양한 산업용 용도로 금속판에 표시하는 작업그것은 다양한 금속 작업 조각의 우수한 운영 효율과 정밀한 가공을 보장하며 작업 흐름을 최적화하고 여러 산업 분야에서 제품 품질을 향상시킵니다.
