제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 빔 펀칭 | 플레이트 두께 (밀리미터): | 4-9 |
|---|---|---|---|
| 재료 인장 강도 (MPA): | 최대 750 | 공작물 길이 (mm): | 4000-12000 mm |
| 공칭 힘: | 1200KN | 공작물 캠버 (MM): | ≤7/12m |
| 수유 속도 x: | 50m/분 | 급식 속도 Y: | 30m/분 |
| 강조하다: | 50mm 판재 뒤틀림 CNC 펀칭기,자동 트럭 빔 펀칭 라인,60mm 직경 CNC 플레이트 펀칭기 |
||

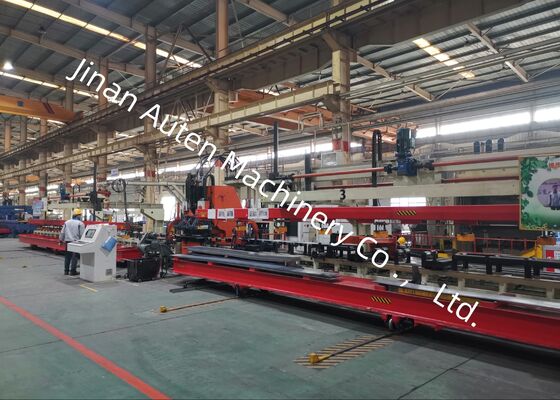

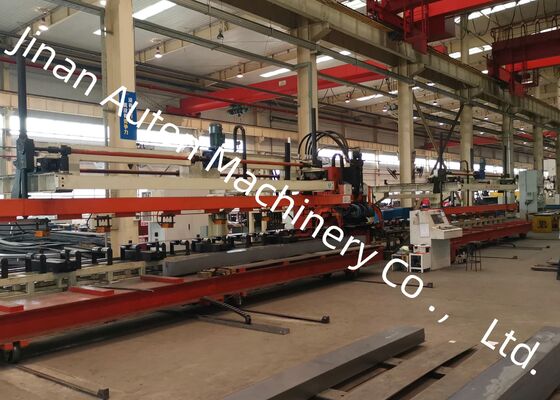

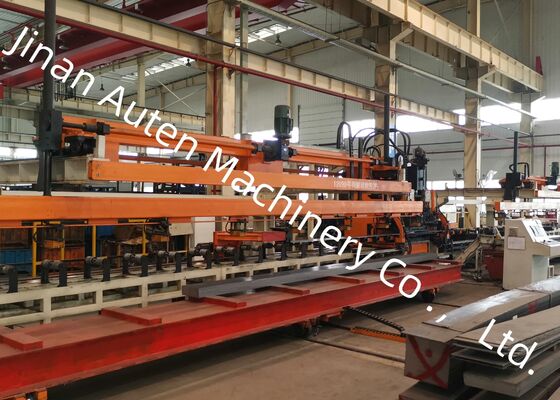

≤50mm 잎 굽기 자동 트럭 빔 CNC 펀싱 머신 라인
적용:
우리 회사는 최첨단, 고효율, 고정밀 자동화 된 금속 가공 시스템을 설계하고 개발했습니다.특히 고강도 자동차 경사선 펀칭에 적합합니다.이 생산 라인은 초 넓은 및 초 두꺼운 가로 빔을 처리하는 데 이상적입니다.일반적으로 광산 트럭과 기타 무거운 용량 애플리케이션과 같은 특수 차량에 사용됩니다..
주요 기술 매개 변수:
| - 아니 | 이름 | 가치 |
| 1 | 명목 힘 | 1200KN |
| 2 | 가공판 크기와 범위 | |
| 3 | 길이 | 4000~8000mm |
| 너비 | 200~550mm | |
| 두께 | 3~6mm | |
| 들어오는 엽물 톱니 굽기 | ≤7mm/10m | |
| X축 잎 불평형 | ≤10mm/1000mm,≤20mm/8000mm | |
| Y축 잎 불평등 | 5mm | |
| 잎 굽기 | ≤50mm | |
| 엽물질의 기계적 특성 | σb=510~850N/mm2 | |
| 4 | 최대 펀칭 지름 | φ60mm |
| 5 | 모듈 수 | 25 |
| 6 | 최대 속도 | |
| X축 | 최대=50m/min | |
| Y축 | 최대=30m/min | |
| 7 | 처리 정확성 | |
| X축 | ±0.25/600mm,±0.50 / 3000mm,±0.7 / 8000mm | |
| Y축 | ±0.2 mm / 600 mm | |
| 8 | 처리 방법 | 필터레이션 |
| 9 | 참조 |
X축은 판의 길이를 따라 있고 구멍의 X 좌표는 판의 끝을 기준으로 합니다. Y축은 판의 너비이고, 참조점은 중앙선입니다. |
| 11 | 작동 모드 | 수동, 자동 |
제품 특성
1제어 시스템은 828D CNC 시스템과 통합되어 있으며, 세르보 모터로 구동되는 공급 메커니즘과 결합됩니다.이 설정은 작업 부품을 처리하는 동안 일관된 정밀도를 유지하면서 예외적인 운영 효율성을 보장합니다..
2. 공급 지원 롤러에 세르보 구동 중앙 정렬 장치가 설치되어 있습니다.다양한 가로단 프로파일을 가진 판의 효율적인 가공을 허용하고 0~200mm의 높이의 변화를 수용합니다..
3이 시스템은 빠르고 사용자 친화적인 폼 설치 프로세스를 통해 다양한 지름의 최대 25개의 폼을 수용 할 수 있도록 설계되었습니다.
4판의 로딩, 펀칭 및 배하 작업은 완전히 자동화되어 인력 요구 사항을 크게 줄이고 운영 효율성을 향상시킵니다.
5폐기물들은 자동으로 배출되고 수집되어 원활하고 효율적인 생산 흐름을 보장합니다.
6. 자동 프로그래밍 소프트웨어는 다른 CAD 소프트웨어에 의해 생성 된 AUTOCAD 또는.DXF 파일에서 그래픽을 직접 수입하는 것을 촉진합니다. 사용자 친화적인 인간-기계 인터페이스로,기계 도구 가공 프로그램 자동 생성 가능, 따라서 처리 시간을 줄이고 오류 가능성을 최소화합니다.
이 전시회는 이 생산 라인에서 생산된 완성 된 경사선 샘플의 큐레이션 컬렉션을 소개합니다. 광산 트럭과 전문 차량에 사용되는 다양한 사양을 특징으로합니다.이 샘플은 효과적으로 구멍 배치의 정밀도를 보여줍니다, 뚫린 가장자리의 매끄럽고 전체적인 구조적 무결성, 고객과 검사자에게 장비의 가공 능력을 명확하게 시각적으로 보여줍니다.
이 기계는 자동차 산업 내에서 평평한 가로 빔에 대한 펀칭 작업을 위해 특별히 설계된 고도로 전문화된 장치입니다.그것은 주로 트럭 및 특수 차량의 본선 빔을 처리하는 데 사용됩니다., 이러한 무거운 용량, 맞춤형 설계 자동차 부하부품의 구조적 조립 요구 사항을 충족시키기 위해 정확한 구멍 형성을 보장합니다.
