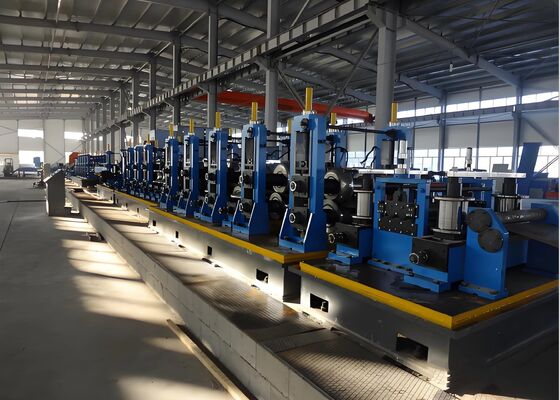

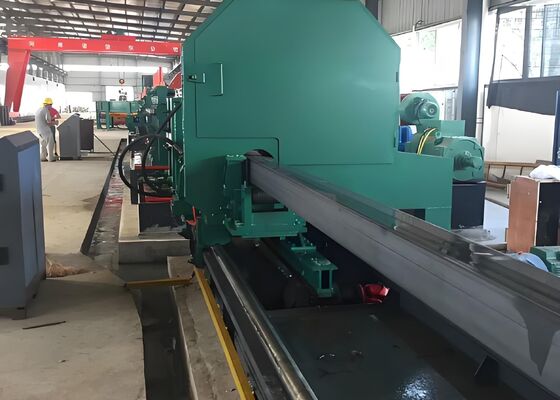

벽 두께 2m에서 6m까지의 원형 철강 파이프 생산용 롤러 폼 머신

2m에서 6m의 벽 두께의 둥근 철강 파이프 생산용 롤러 폼 머신

처리 범위:

원형 파이프 생산 범위: φ60-φ165mm
정사각형 파이프 생산 범위: 50×50-125×125mm
직사각형 파이프 생산 범위: 40×60-150×100mm
벽 두께: 2.0-6.0mm (둥근 파이프), 2.0-5.5mm (사각형 파이프)

제품 개요:

이 라인은 주로 직경 60 ~ 165mm, 벽 두께 2.0 ~ 6.0mm의 전기 용접 철강 파이프 생산을 위해 설계되었습니다.원형 파이프의 범위에 속하는 특수 모양의 파이프필요한 장비를 추가하면 API 5L 파이프를 생산할 수 있습니다.이 생산 라인은 국내 및 해외 출처에서 유사한 장비를 통합하여 설계 및 제조되었습니다., 내 나라의 국가 조건을 고려하고 대담한 혁신과 사용자와의 광범위한 협의를 통해 경제적이고 신뢰할 수 있고 안정적인 운영을 자랑합니다.

철강 파이프 생산 범위

생산 과정:

롤링 → 직렬, 클램핑 및 레벨링 → 셰어링 및 부트 용접 → 루핑 → 형성, 고주파 용접, 외부 헐 제거, 온라인 진크 재충전, 냉각, 사이징,거친 정렬 → 비행 자루 길이 조정 → 검사 및 수집 → 포장 → 무게 → 라벨링 → 보관

장비 성능:

이 수압 압축기 는 내부 벽 을 빨아 넣는 것, 체인 베드 컨베이어, 압력 시험 센터, 배척 장치, 수압 시스템, 전기 시스템 등 네 가지 주요 과정 단계 를 가지고 있다.

1) 플러싱 시스템: 정렬 및 플러싱 기능을 포함합니다. 공급 장치가 정렬을 위해 로딩 플랫폼에서 정렬 역으로 파이프를 양적으로 공급합니다.저압 원심 분기 펌프 는 신선 한 산업용 물 을 끌어냅니다, 여러 밸브를 통해 플러싱 헤드와 연결되어 있습니다.이 물은 압력 테스트가 시작되기 전에 파이프에서 불순물을 제거 잔류 불순물이 장비의 밀폐를 손상 방지.

2) 체인 베드 컨베이어 메커니즘: 압력 테스트 된 철강 파이프에 대한 넓은 장의 장을 고려하면 체인 베드 컨베이어 구조는 다음과 같은 구성을 채택합니다.체인 베드 메커니즘은 독립적으로 구동되는 체인 베드 두 세트로 구성됩니다.한 세트는 고정 된 좌석으로 기단에 고정되어 움직이지 않습니다.작은 지름의 철강 파이프가 사슬에 배치 될 때 구부러지는 것을 방지하기 위해 체인 베드의 측면에 지원 메커니즘이 설치됩니다또 다른 체인 베드 세트는 이동 가능한 좌석에 고정됩니다 (옆에 지원 메커니즘이 설치되어 있습니다) 그리고 각기 다른 길이의 철강 파이프를 사용하여 해당 위치에 이동합니다.각기 다른 길이로 잘라낸 철강 파이프를 압력 테스트 센터로 원활하게 전달하는 것이 구조는 체인 베드 및 다른 메커니즘을 해체하지 않고 다양한 크기의 강철 파이프의 압력 테스트를 용이하게합니다.

3) 이중 스테이션 압력 테스트 센터는 고정 된 좌석, 이동 가능한 좌석, 고정 된 기단, 압력 테스트 머리, 클램핑 장치, 저압 물 시스템, 고압 물 시스템,그리고 다른 부품.

압력 시험용 이동식 좌석은 받침대, 주통기 이동 장치, 밸브 몸체, 잠금 장치, 배기 밸브 몸체 및 주통기 장치로 구성됩니다.지원은 주로 앞서 언급 된 구성 요소를 지원하는 용접 구조입니다주 실린더 이동 메커니즘의 실린더 5는 밸브 몸을 앞으로 움직이며 파이프 끝이 압력 테스트 헤드 앙상블에 들어갈 수 있습니다.압력 시험 파이프 길이가 변경 될 때 잠금 메커니즘을 사용합니다이동식 베이스는 지정된 길이에 따라 AC2.2kW 모터에 의해 지정된 위치로 이동됩니다.잠금 메커니즘은 이동식 기반을 배치 하기 위해 고정 된 기반에 대응하는 위치에 고 cilindrical 핀을 삽입주요 압력 시험 실린더 집합은 파이프 길이가 증가 할 때 물과 오일 압력을 균형있게 유지합니다.배기가스 밸브 몸은 물이 파이프의 내부 벽에 빨려 들어올 때 파이프에서 공기를 배출배기가스 후, 공기는 실린더를 통해 방출되고 밸브 바디는 닫히며 안정적인 압력 유지 값과 기간을 보장합니다.

압력 시험 고정 기지는 지지, 밸브 몸체, 물 충전 밸브, 실린더 조절 메커니즘 및 물 파이프 시스템으로 구성됩니다.주요 실린더 조정 메커니즘은 시험 머리에 파이프 끝 얼굴이 들어갈 수 있도록 밸브 몸 조절을 위해 실린더를 사용합니다물 충전 밸브는 낮은 압력 물의 파이프에 빨래를 허용 하기 위해 밸브 몸을 열고 압력을 높이고 압력을 유지 하기 위해 밸브 몸을 닫습니다.클램핑 장치는 클램핑 메커니즘으로 구성됩니다., 롤러, 바퀴 집합 및 지지 장치. 클램핑 메커니즘은 철강 파이프를 양쪽에서 클램프하고 동기적으로 움직이는 수압 실린더에 의해 작동됩니다.롤러 집합 파이프 길이에 따라 클램핑 메커니즘의 위치를 조정롤러 집합은 파이프 지름에 맞게 높이를 조정할 수 있으며, 다양한 지름의 파이프가 항상 물 압력에 중심을 두고 있음을 보장합니다.

시험 머리는 폴리우레탄으로 만든 방사성 밀폐 장치입니다. 밀폐는 다른 파이프 크기에 대응하는 밀폐로 교체됩니다.수압 실린더 구동 자동 중앙 클램프는 서로 교환 가능한 중앙 슬라이드를 허용하여 다양한 크기의 파이프를 수용합니다.이것은 우수한 압력 밀폐와 긴 서비스 수명을 보장합니다. 테스트 헤드 조립 장치의 세 세트가 포함되어 있습니다: Φ60, Φ119, Φ165. 다른 크기는 사용자 지정되거나 고객이 제공 할 수 있습니다.

수압 시스템은 저압 물 주입 시스템과 고압 물 충전 시스템으로 구성됩니다. 저압 물 주입 시스템은 단일 단계,저압 물탱크에서 자동 물 공급을 위한 단일 흡수 원심 분기 펌프, 자동 공기 밸브 전환 기능으로 고압 물 충전 시스템은 고압 플러거 펌프, 체크 밸브 집합체 및 바이패스 밸브 시스템으로 구성됩니다.그것은 방사선 사전 밀폐 압력 테스트를 수행하고 철강 파이프 내부 압력을 증가그것은 큰 간격 밀폐를 미리 밀폐하거나 시험 압력에 따라 압력을 직접 증가시키고 유지하는 데 사용됩니다.

물 배출 장치 는 공기 불기 장치, 들어올리기 장치 및 재료 유지 장치로 구성됩니다. 압력이 가해지면 들어올리기 장치가 철 파이프를 들어올립니다.파이프 벽 안의 물이 밖으로 흐르는 것을 허용이 과정 동안, 재료 유지 장치 는 파이프 를 롤링 을 막기 위해 그 위치 에 유지 한다. 공기 불기 장치 는 파이프 벽 에서 물 과 다른 불순물 을 제거 한다.

수압 시스템:

이 시스템은 독립적인 수압 역으로 구성됩니다. 수압 오일은 6 개월마다 교체되어야하며 탱크는 잔해에서 청소되고 깨끗한 기름으로 다시 채워져야합니다.

수압 시스템 성능 특성:

시스템 압력은 부지 및 사용 요구 사항에 따라 구성되며 근처에 위치합니다.

수압 역 탱크는 외부 수압 오일 냉각 시스템과 탱크의 상단 표면에 오일 수집 통을 갖추고 있습니다.

수압 역은 다양한 연결을 이용하고, 밸브 부품은 베이징 후아데 수압에서 생산됩니다.

수압 기기에는 오일 레벨 경보 시스템이 장착되어 있으며 오일 레벨이 특정 수준으로 떨어지면 자동으로 경보를 울리며 탱크의 오일 레벨이 유지되도록합니다.파이프가 깔끔하게 배치되어 있습니다., 안전하고 요구 사항을 준수하여 단위를 해체하고 파이프 유지 관리를 수행하는 것을 용이하게합니다.
