Q235 Q345 강관 재료 가공 CNC 롤 포밍 머신 라인 10 MPa 압력

Q235 Q345 강관 재료 가공 CNC 롤 성형기 라인 10 MPa 압력

가공 범위:

원형 파이프 생산 범위: φ60-φ165mm
사각형 파이프 생산 범위: 50×50-125×125mm
직사각형 파이프 생산 범위: 40×60-150×100mm
벽 두께: 2.0-6.0mm (원형 파이프), 2.0-5.5mm (사각형 파이프)

제품 개요:

이 라인은 주로 직경 60~165mm, 벽 두께 2.0~6.0mm의 전극 용접 강관 생산을 위해 설계되었습니다. 또한 원형 파이프 범위 내에서 사각형, 직사각형 및 특수 형상 파이프를 생산할 수 있습니다. 필요한 장비를 추가하면 API 5L 파이프를 후속 생산할 수 있습니다. 이 생산 라인은 국내외 유사 장비를 통합하고, 국내 실정을 고려하며, 과감한 혁신과 사용자들의 광범위한 협의를 통해 설계 및 제조되었습니다. 경제적이고 안정적이며 신뢰할 수 있는 작동을 자랑합니다.

강관 생산 범위

생산 공정:

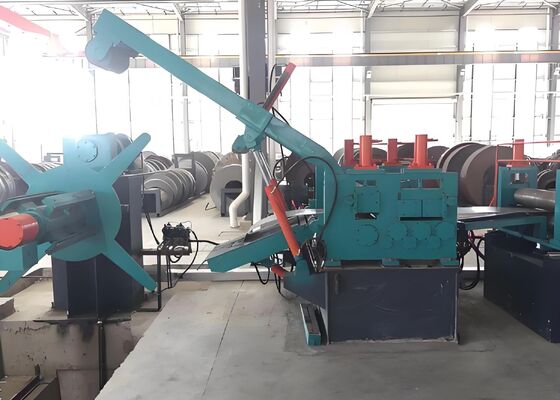

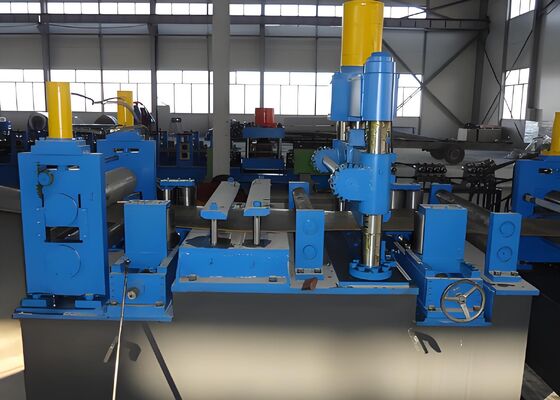

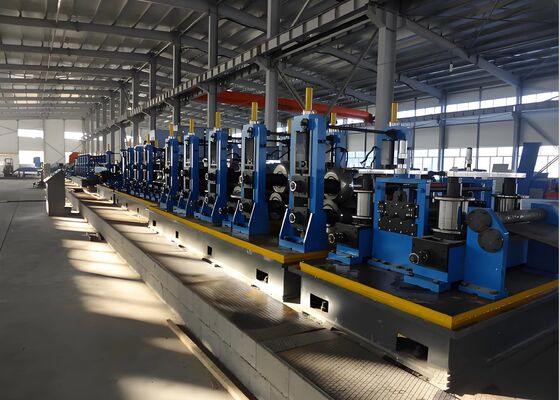

언코일링 → 교정, 클램핑 및 레벨링 → 절단 및 맞대기 용접 → 루핑 → 성형, 고주파 용접, 외부 버 제거, 온라인 아연 보충, 냉각, 사이즈 조절, 거친 교정 → 플라잉 쏘 길이 조절 → 검사 및 수집 → 포장 → 계량 → 라벨링 → 보관

장비 성능:

1. 전기 시스템:

전기 제어 시스템은 제어 장치와 컴퓨터 모니터링 장치의 두 부분으로 구성되며, 둘 다 독립적으로 작동합니다.
작동 모드에는 수동 및 자동이 포함됩니다.

1) 유압 시험기의 기본 제어 기능:

생산 데이터 수집 및 관리
유압 시험 결과는 종이 없는 형식과 종이 형식 모두에 기록됩니다. 유압 시험기의 시험 압력은 유압 시험기 모니터링 소프트웨어를 통해 실시간으로 모니터링됩니다. 설정 압력, 유지 시간, 예압 값, 파이프 번호, 파이프 사양, 파이프 재질, 작업자, 구현 표준, 파이프 길이, 시험 팀 및 시험 결론과 같은 매개변수를 입력할 수 있습니다.
현재 유압 값은 자동으로 기록됩니다. 압력 증가 및 유지 상태 동안 압력 곡선이 표시됩니다.
시험 후 데이터를 저장할 수 있으며, 가압 시간과 같은 상세 시험 데이터를 조회하고 인쇄할 수 있습니다.
기록 조회 기능에는 현재 및 과거 데이터 조회 기능이 포함되며, 로컬 및 원격 조회, 백업 및 인쇄를 지원합니다.
데이터 백업 기능은 제조업체의 요구에 따라 최근 또는 월별 시험 데이터를 백업할 수 있습니다.

2) 장비 작동 모드 선택:
수동, 반자동, 자동의 세 가지 작동 모드를 사용할 수 있습니다. 시작/정지 및 비상 정지 제어
비상 상황 시 정상 시작/정지 제어 및 비상 정지 제어 기능을 갖추고 있습니다. 비상 정지 후 액추에이터의 전원이 꺼지더라도 PLC 입출력 표시등은 전원이 켜져 있어 고장 정보 조회 및 진단에 용이합니다.

3) 컴퓨터 모니터링:
생산 및 제어 요구 사항을 기반으로 전체 생산 공정에 대한 직관적이고 신뢰할 수 있는 작동 및 모니터링을 제공합니다. 주요 기능은 다음과 같습니다.
생산 공정 매개변수 및 장비 작동 매개변수의 설정, 저장, 업로드 및 다운로드 기능을 갖추고 있습니다.
제어 시스템의 전체 및 로컬 장비 작동 상태를 동적으로 표시합니다.
생산 보고서를 자동으로 생성, 저장 및 인쇄합니다.
시스템 고장 및 경보 신호를 표시, 기록 및 인쇄합니다.

4) 전기 장비:
제어 캐비닛, PLC 제어 캐비닛, 작동 콘솔 (1대)
감지 구성 요소 (1세트)
PLC는 성숙한 제품 시리즈를 사용합니다.
작동 콘솔의 터치 스크린은 컬러 디스플레이를 사용합니다.
저전압 전기 부품은 유명 국내 브랜드를 사용합니다.

2. 유압 시스템 - 1 세트

기능: 전체 장치의 모든 유압 구성 요소의 작동을 제어합니다.
구성 요소: 독립적인 유압 스테이션, 여러 밸브 스테이션 및 유압 배관으로 구성됩니다.

A. 유압 스테이션은 오일 탱크, 주 펌프 및 유압 밸브로 구성됩니다.

B. 밸브 스테이션은 개별 밸브 블록으로 구성됩니다. 각 밸브 블록에는 방향 전환 밸브, 압력 밸브, 스로틀 밸브, 밸브 블록, 볼 밸브, 오일 수집 트레이, 전기 정션 박스 및 밸브 블록의 배관이 포함되어 각 장치의 유압 액추에이터 작동을 제어합니다.

C. 유압 배관은 심리스 강관, 파이프 클램프, 파이프 조인트 및 고압 호스로 구성됩니다. 시스템 압력은 지역 및 사용 요구 사항에 따라 구성되며 근처에 위치합니다.
유압 스테이션 탱크에는 외부 유압 오일 냉각 시스템이 장착되어 있으며, 탱크 상면에는 오일 수집 트로프가 있습니다.
시스템에는 과부하 및 유압 충격을 방지하기 위한 안전 장치가 장착되어 있습니다.
시스템 구조는 간단하고 실용적이며, 액추에이터는 안정적이고 유연하며, 조정 및 유지 보수가 용이합니다.
유압 구성 요소 (장치)의 배치 및 설치는 안전하고 신뢰할 수 있으며 관련 안전 표준 및 제품 설명서를 준수합니다.
시스템에 오일 필터가 설치되어 있으며, 여과 정확도는 시스템 구성 요소의 요구 사항을 충족합니다.
냉각기가 시스템에 설치되어 주변 온도에서 연속 작동을 보장하며, 오일 온도 및 점도 표시기가 지정된 값을 초과하지 않습니다.
배관 배치는 깔끔하고 안전하며 요구 사항을 충족하여 전체 기계 분해, 유지 보수 및 교체를 용이하게 합니다.
