전기 동력 기반 시설 CNC 앵글 스틸 펀칭 라인 철골 구조물 제작

전기 전력 인프라 CNC 각철 펀칭 라인 철강 구조 제조

제품 소개:

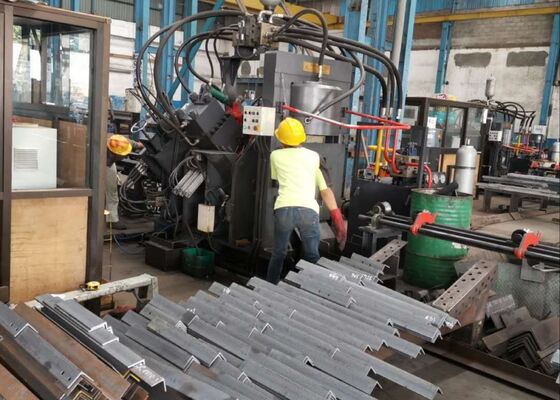

JNC 시리즈 고속 CNC 각 펀싱, 표시 및 절단 생산 라인은 펀싱 장치, 표시 장치, 절단 장치, 가로 컨베이어,회전 컨베이어, 공급 컨베이어, 배하 컨베이어, CNC 공급 캐리, 수압 시스템, 전기 시스템, 공기 시스템, 그리고 다른 중요한 요소.타워 제조에서 각철의 자동 처리를 위해 특별히 설계된, 이 생산 라인은 완전히 수치 제어 하에 작동, 사용 편의 및 정확성을 보장 합니다. 그것은 자동화, 고 정밀, 다재다능, 대용량 생산 능력을 제공합니다.

제품 매개 변수

제품 특징:

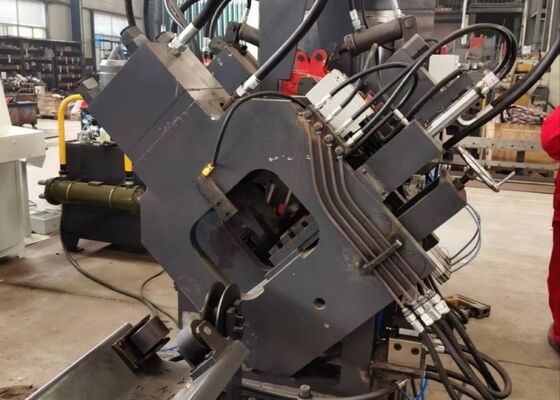

1CNC 각 철 펀칭 기계는 각각 세 가지 다른 펀칭 크기를 수용 할 수있는 두 개 또는 세 개의 펀칭 장치가 장착되어 있습니다.이 단위는 수치 제어 (NC) 로 정확하게 제어됩니다., 정확 하 고 사용자 정의 된 뚫기 위치 를 보장 합니다. 기계 는 둘 다 원형 및 타원형 구멍 을 생산 할 수 있습니다.생산 효율성을 크게 향상시킵니다.50×50×4mm 각 강철의 경우, 기계는 8시간 교대로 9~10톤의 생산 능력을 달성합니다.

2. CNC 각 펀싱 기계의 표시 단위는 견고하고 내구성있는 장에 장착되어 있습니다. 표시 시스템은 프로그래밍을 통해 선택할 수있는 네 개의 카세트 세트를 포함합니다.표시 위치 조정에 유연성을 제공합니다.또한, 기계는 10 줄의 디스크 표시 방법을 사용, 수동 입력 필요 없이 문자 자동 선택, 따라서 크게 표시 효율을 향상.

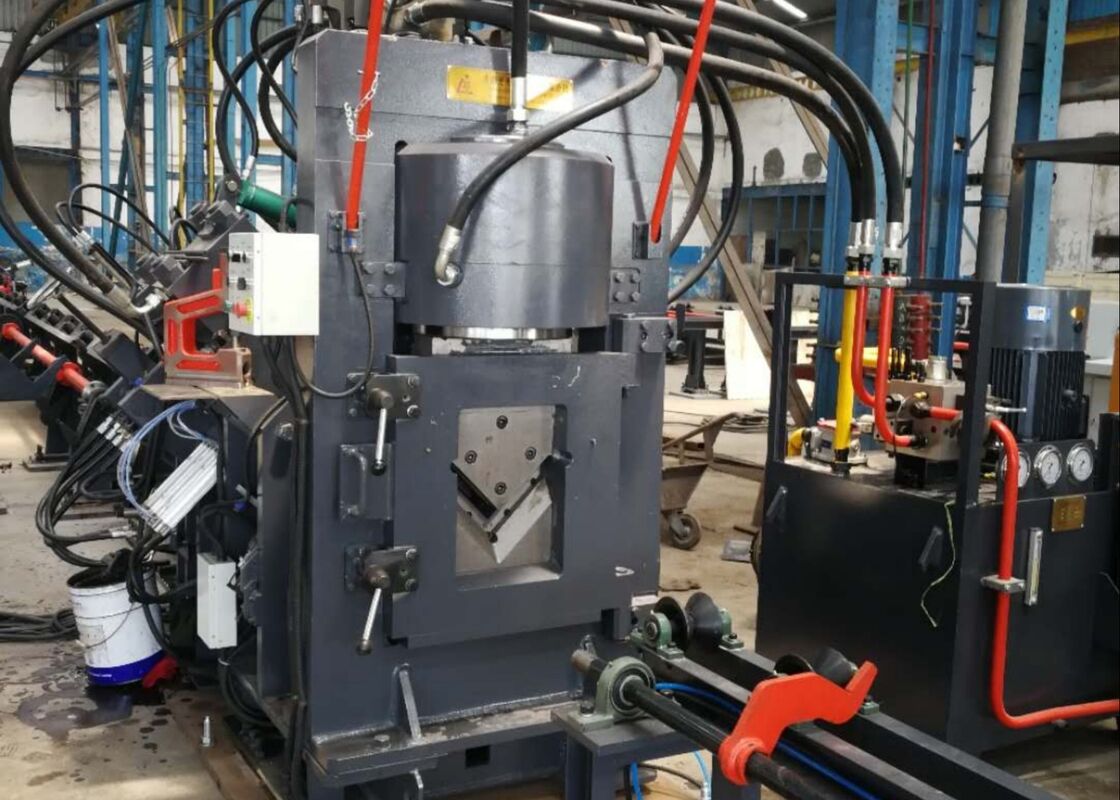

3. CNC 각 바 절단 기계는 뛰어난 절단 힘으로 알려진 단일 블레이드 절단 단위를 갖추고 있습니다. 각 절단은 깨끗하고 부드러운 절단 가장자리를 보장하는 물질 폐기물 제로로 만들어집니다.블레이드 하우징은 열린 문 구조로 설계되었습니다, 빠르고 안전하게 칼을 교체 할 수 있습니다.

4수평 재료 테이블은 모터와 환원 장치에 의해 구동되는 회전 재료 래크로 각도 바를 효율적으로 전송합니다.이 시스템은 후속 처리를 위해 공급 컨베이어에 각 바를 안전하게 배치 보장.

5. 작업 조각은 확실하게 유지되고 정밀 정렬 및 위치 정확성을 보장하는 CNC 공급 캐리에 의해 공급됩니다. 공급 캐리 는 서보 모터에 의해 구동됩니다.포토 일렉트릭 인코더에 의해 제공되는 위치 피드백으로, 닫힌 루프 제어 시스템 내에서 작동합니다.

6. CNC 각 강철 금속 펀칭 및 표시 기계는 펀칭, 표시 및 절단 작업을 움직이는 수압 시스템에 의해 구동됩니다.그것은 고속 수압 역을 갖추고 있습니다, 전하를 포함하고 있으며, 수압 라인은 가출 방지 성능을 보장하고 간편한 유지 보수 및 부품 교체를 촉진하기 위해 페룰러 유형의 연결을 갖추고 있습니다.주요 수압 밸브 블록은 신뢰할 수있는 아토스 브랜드에서 공급됩니다, 신뢰성 있고 고성능의 수압 시스템을 보장합니다.

7수압 역의 냉각 시스템은 물 냉각, 공기 냉각 또는 기름 냉각을 포함하여 여러 가지 옵션을 제공합니다.이러한 유연성은 고객이 자신의 특정 운영 필요에 따라 가장 적합한 냉각 방법을 선택할 수 있습니다..

8제어 시스템은 상부 컴퓨터, PLC, 서보 모터, 외부 감지 스위치 및 기타 통합 구성 요소로 구성됩니다. 운영자는 단순히 처리 매개 변수를 입력합니다.그리고 시스템은 자동으로 해당 처리 프로그램을 생성합니다.. 그것은 DXF, NC 및 CAD 소프트웨어에 의해 생성 된 다른 파일 형식과 완전히 호환됩니다. 상부 컴퓨터의 인간-기계 인터페이스는 사용 용이성을 위해 설계되었습니다.직관적인 디스플레이와 간소화된 조작을 특징으로 합니다.그것은 그래픽 작업 조각 시각화, 광범위한 데이터 저장, 위치 모니터링, 고장 알람 알림 등 기능을 제공합니다.

이 표본은 앵글 스틸 타워 산업에서 표준 사양과 전형적인 처리 조건을 나타냅니다.사용자들이 직접적으로 장비의 처리 품질을 평가할 수 있도록, 정확성 및 공예력으로 장비의 성능과 특정 생산 필요에 대한 적합성을 평가하는 가시적인 기준으로 작용하여 정보, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술잠재적인 응용에 대한 데이터 기반 의사결정.

이러한 샘플은 각철탑 부문에서 표준 사양과 전형적인 처리 조건을 반영하여 사용자에게 장비의 처리 품질을 평가하는 명확한 방법을 제공합니다.정확성, 및 수공업. 그들은 장비의 성능과 특정 생산 요구 사항에 대한 호환성을 평가하는 실용적인 기준으로 작용하여 정보와 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술, 기술,잠재적인 응용에 대한 데이터 기반 의사결정.
