제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 드릴링 및 마킹 | 각도 크기(mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| 최대. 원료길이(m): | 14 | 마킹력(kN): | 1000 |
| 문자그룹 수: | 1 | 문자 수: | 18 |
| 문자 크기(mm): | 14*10*19 | 정확한 거리 범위(mm): | 50~220(무단계) |

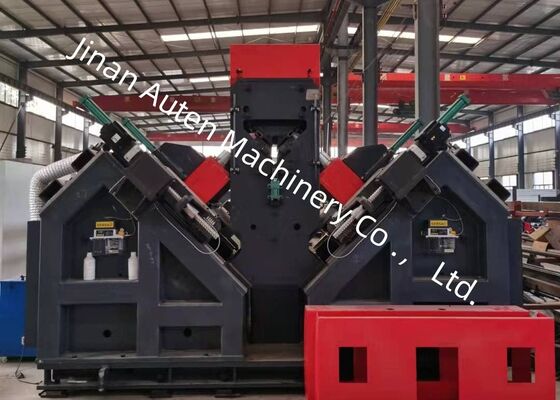

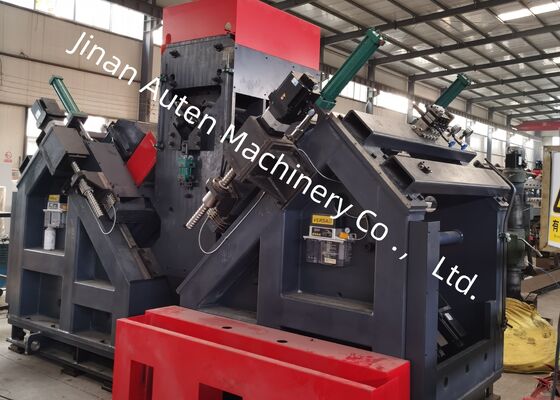

중공 기계 제조 CNC 각도 처리 라인 강철 구조 부품 제조
적용 가능한 산업:
기계는 각철 타워 제조 부문에서 주로 사용되는 각철의 굴착 및 표시를 위해 설계된 전문 장치입니다.
제품 구성:
이 장비는 주로 가로 컨베이어, 회전 로딩 메커니즘, 입력 컨베이어, CNC 입력 캐리, 굴착 시스템, 표시 시스템, 출하 컨베이어,그리고 수압, 전기 및 공기 부품, 다른 요소들.
주요 파라미터:
| 모델 | ADM2532 |
| 각 크기 (mm) | 100×100×10~250×250×32 |
| 최대 길이는 빈 (m) | 14 |
| 굴착 스핀드 테이퍼 | BT2 |
| 최대 굴착 지름 (mm) | F40 |
| 각 면에 있는 드릴의 양 (pcs) | 3 (양쪽 모두 6개) |
| 스핀드 회전 속도 최대 (r/min) | 6000 |
| 절단 속도 최대 (m/min) | 200 |
| CNC 축 | 9 |
| 뒷자국 범위 (mm) | 50-220 (단계 없이) |
| 최대 각기 공급 속도 (m/min) | 40 |
| 표시력 (kN) | 1000/1200 |
| 문자 그룹의 Qty | 4 |
| 각 그룹에 있는 캐릭터의 질량 | 18 |
| 문자 크기 (mm) | 14×10×19 |
| 굴착기 냉각 시스템 | 공기 분화 건조 내부 냉각 |
| 프로그래밍 모드 | 로프팅 소프트웨어 또는 명령 프로그램 |
| 전체 차원 (m) | 34 × 8 × 3 |
제품 특징:
1이 처리 라인은 가로 컨베이어, 역 컨베이어, 입력 컨베이어, CNC 입력 캐리, 두 개의 드릴 스테이션, 표시 스테이션,자동 배하 컨베이어, 그리고 관련 수압 단위 및 전기 냉각 시스템. 재료 공급을 위해 CNC 기술과 서보 모터를 활용,시스템은 향상된 효율성과 일관된 작업 조각 정확성을 보장합니다..

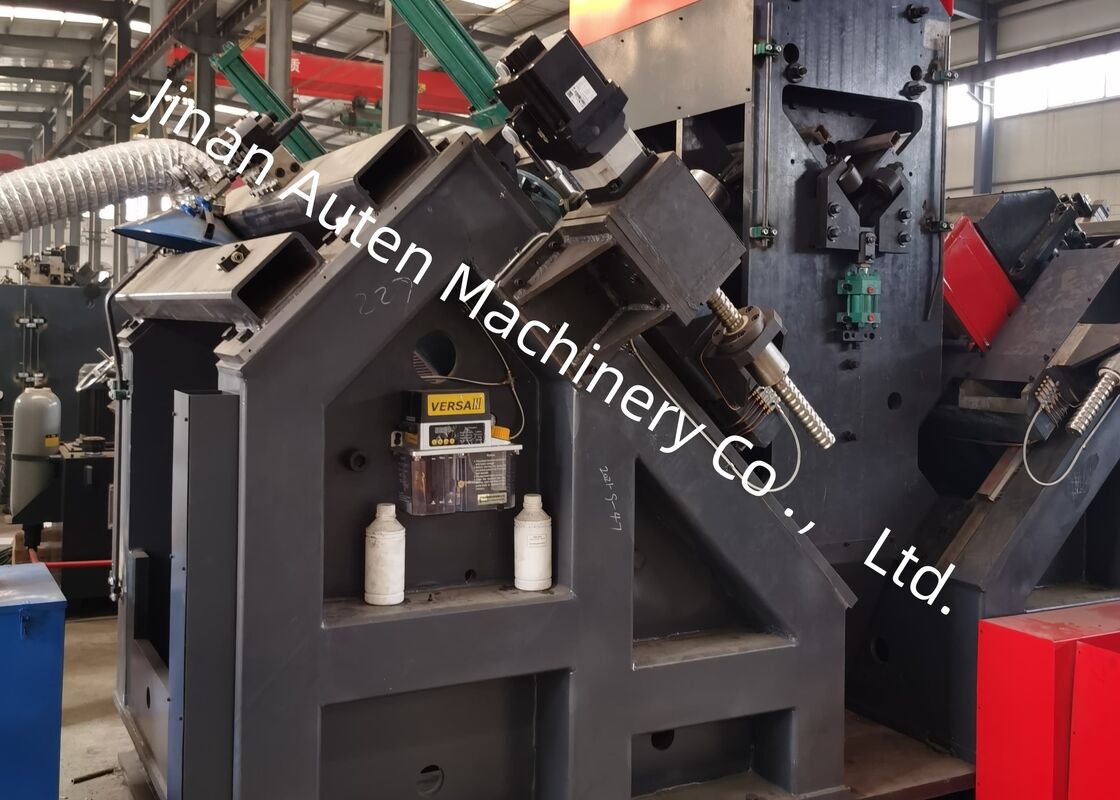

2두쪽 모두에 뚫기 단위가 설치되어 있고, 각 단위는 서로 다른 크기의 3개의 뚫기를 수용할 수 있도록 설계되어 있습니다.이 드릴링 단위는 드릴링 위치를 수정하기 위해 CNC 제어 동작이 가능, 정확한 구멍 배치와 정확성을 보장합니다.
3모든 스핀드의 회전 속도는 변환기를 통해 지속적으로 조절되며, 공급 속도는 속도 조절 밸브를 통해 무한히 변합니다.빠른 먹이 사이의 전환, 가동 공급, 그리고 스핀 들의 빠른 후퇴는 완전히 자동화됩니다.
4부착 라인은 하나의 표시 스테이션으로 장착되어 있으며, 표시 위치를 쉽게 미리 설정 할 수 있습니다.그리고 굴착에 대한 피드 모두 수압 시스템에서 구동됩니다주요 부품은 명실상부한 국제 공급업체에서 공급됩니다. 융합 된 순환 냉각 시스템이 실사기의 장기성을 향상시킵니다.
5표시 및 굴착 프로세스 모두 완전히 자동화되어 있으며 모든 완성 된 각은 공기 회전 메커니즘에 의해 배하됩니다.운영자의 작업 부하를 최소화하고 경쟁업체에 비해 상당한 이점을 제공합니다..
6제어 시스템은 주 컴퓨터, 서보 모터, PLC, 외부 모니터링 스위치 및 기타 통합 구성 요소로 구성됩니다.처리 프로그램이 자동으로 생성됩니다.또한, 프로그램은 저장, 검색, 표시 및 작업 조각 번호에 따라 통신 할 수 있습니다.
7가공 라인은 더 큰 곡선으로 각을 처리하는 것을 용이하게하기 위해 지원 및 클램핑 장치가 장착되어 있습니다.
이 샘플은 일반적으로 전송 라인 타워의 건설에 사용되는 각 강철의 다양한 표준 사양과 구멍 구성을 보여줍니다.장비를 사용하거나 검사하는 임의의 사용자들이 장비의 운영 성능을 평가할 수 있는 시각적 참고 자료로 사용한다., 장비가 전송 선 타워 생산에 필요한 제조 표준을 충족하는지 여부를 결정하기 위해 명확하고 측정 가능한 기준을 제공합니다.
초고전압 (UHV) 송신선 건설에서 송신탑이 극한의 기상 조건과 상당한 부하에 노출되는 경우이 장비는 타워의 주요 부하 구조를 구성하는 각 강철 구성 요소를 처리하는 데 필수적입니다.그것은 효율적으로 타워 몸체, 크로스 팔 및 다른 중요한 구조 요소에 사용되는 각 강철에 구멍을 뚫고 스탬핑 작업을 수행합니다.정확한 차원 정확성과 신뢰할 수 있는 연결 성능을 보장합니다.그 결과, 그것은 전송 타워의 장기적인 구조적 무결성과 안정성을 유지하는데 결정적인 역할을 합니다.
