잘리면서, 정처없이 돌아다니, 각도, 보, 플레이트와 플랜지의 성형 기계를 펀칭하는 CNC 드릴링을 위한 중국 최고의 품질 제품!
새로운 것을 하고 좋은 것을 하세요 !
|
제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 펀칭, 마킹, 절단 | 각도 크기 (mm): | 40х40х3~ 100х100х10 |
|---|---|---|---|
| 맥스. 펀칭 (DIA.. THI.) (MM): | Φ26х10 | 펀치력(kN): | 630 |
| 마킹력(kN): | 630 | 절삭력(kN): | 1000 |
| 맥스. 공백 길이 (m): | 12 | 맥스. 완성 된 길이 (m): | 8 |

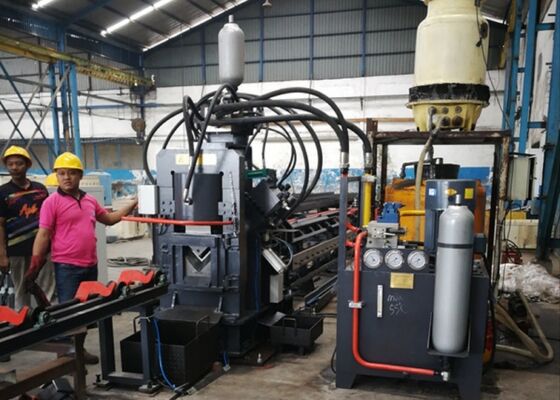

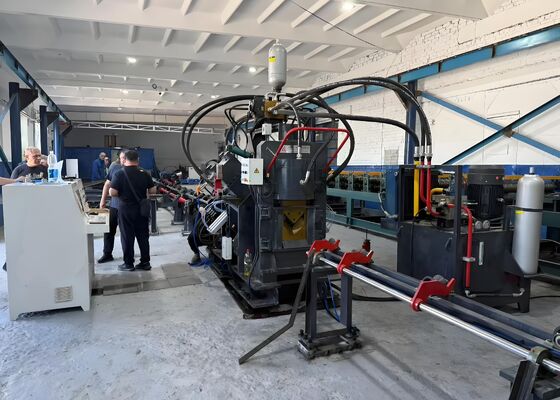

강철 구조물 제작 앵글 스틸 타공 마킹 절단기 건설 가공
제품 소개:

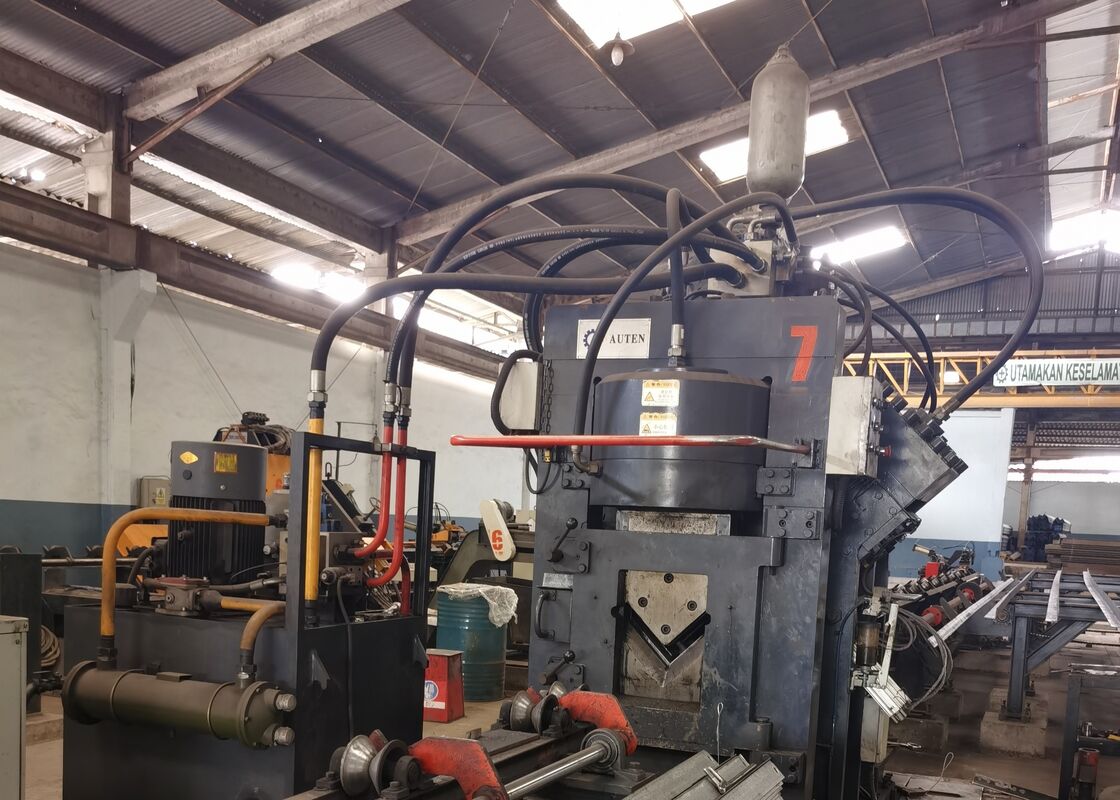

본 기계는 앵글 스틸 타공, 마킹 및 절단 작업을 위한 특수 장비로, 앵글 스틸 타워 산업, 철골 구조 및 건물 분야에서 사용됩니다.
제품 사양:
| 모델 | JNC1010 |
| 앵글 사이즈 (mm) | 40x40x3~100x100x10 |
| 최대 타공 (직경 x 두께) (mm) | Φ26x10 |
| 타공력 (kN) | 630 |
| 마킹력 (kN) | 630 |
| 절단력 (kN) | 1000 |
| 최대 소재 길이 (m) | 12 |
| 최대 완성품 길이 (m) | 8 |
| 측면당 타공 펀치 수 | 2 |
| 마킹 문자 그룹 수 | 4 |
| 그룹당 문자 수 | 12 |
| 문자 크기 (mm) | 14x10x19 |
| CNC 축 수 | 3 |
| 절단 방식 | 단일 블레이드 |
| 냉각 방식 | 수냉/공냉/오일 칠러 |
| 최대 이송 속도 (m/min) | 80 |
| 프로그래밍 방식 | 로프팅 소프트웨어 또는 명령어 프로그래밍 |
| 전체 치수 (m) | 약 25x6.5x2.5 |
| 상기 사양은 고객의 특정 요구 사항에 따라 조정 및 변경될 수 있습니다. | |
제품 특징:
1. CNC 기술, 서보 모터 이송 방식을 채택하여 높은 효율성과 안정적인 가공 정밀도를 제공합니다. 주요 유압, 공압 및 전기 부품은 모두 수입품입니다.
2. 각 측면에 두세 세트의 펀치와 다이가 있어 직경이 다른 세 종류의 펀치를 장착할 수 있으며, 한 번에 모든 구멍을 가공할 수 있습니다.
3. CNC 이송 트롤리는 AC 서보 모터로 구동됩니다. 광전 인코더가 정보를 피드백합니다. 폐쇄 루프 제어를 통해 높은 위치 결정 정밀도를 보장합니다.
4. 중국어/영어 인터페이스를 갖춘 컴퓨터로 조작이 용이하며, 가공물의 도면을 표시할 수 있습니다. 프로그래밍이 간편하며, 수동 프로그래밍 또는 로프팅 소프트웨어에서 생성된 프로그램을 사용할 수 있습니다.
5. CNC 이송 캐리지는 서보 모터로 구동됩니다. 광전 인코더가 정보를 피드백합니다. 폐쇄 루프 제어를 통해 높은 위치 결정 정밀도를 보장합니다.
6. 모든 마킹, 타공 및 절단이 자동으로 완료되며, 모든 완성된 앵글은 공압 회전 장치로 하역할 수 있어 작업 강도를 줄여줍니다.
7. 마킹 장치는 강성이 우수한 폐쇄형 프레임을 채택합니다. 마킹 장치에는 프로그램으로 선택 가능한 네 그룹의 문자 상자가 고정되어 있습니다.
8. 고정 길이 앵글 가공을 위한 건너뛰기 절단 기능이 있습니다.
9. 제어 시스템은 호스트 컴퓨터, CNC 시스템, 서보 모터, PLC 및 감지 스위치 등으로 구성됩니다. 가공물 도면만 입력하면 가공 프로그램이 자동으로 생성됩니다.
10. 유압 시스템은 주로 타공, 절단, 마킹, 재료 압착 및 문자 상자 교체에 사용됩니다.
앵글 스틸 타워 산업 내 표준 사양 및 일반적인 가공 시나리오를 나타내는 이러한 샘플을 통해 사용자는 장비의 품질, 정밀도 및 제작 상태를 직접 평가할 수 있습니다. 이는 장비 성능 및 특정 생산 표준 준수 여부를 평가하기 위한 구체적인 참조점을 제공하며, 향후 적용을 위한 정보에 기반한 의사 결정을 지원합니다.
초고압(UHV) 송전선 건설에서는 극한의 기상 조건과 상당한 하중을 견뎌야 하는 타워를 위해, 본 장비는 타워의 핵심 구조를 구성하는 앵글 스틸 부품 가공에 중요한 역할을 합니다. 타워 본체, 크로스 암 및 기타 중요 구조 부재에 사용되는 앵글 스틸에 대한 드릴링 및 스탬핑 작업을 일관되게 수행하여 정확한 치수와 신뢰할 수 있는 연결을 보장하며, 이는 타워의 전반적인 안정성을 유지합니다.
