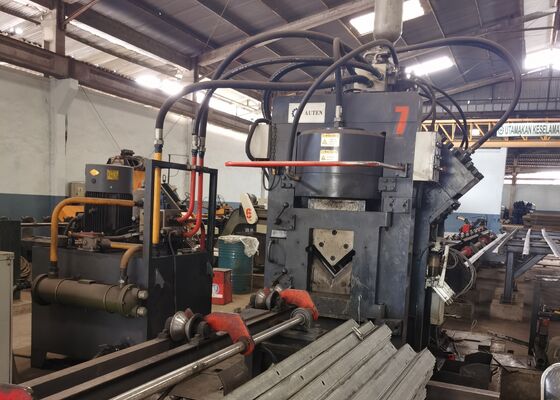

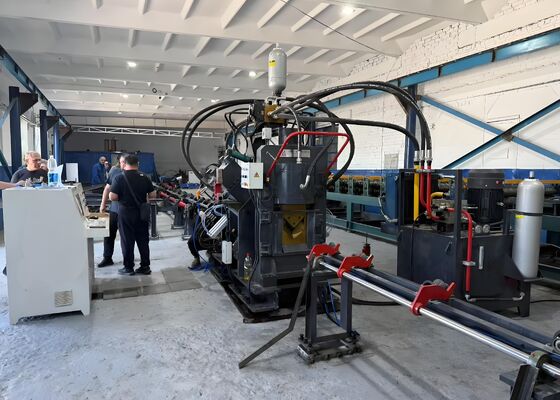

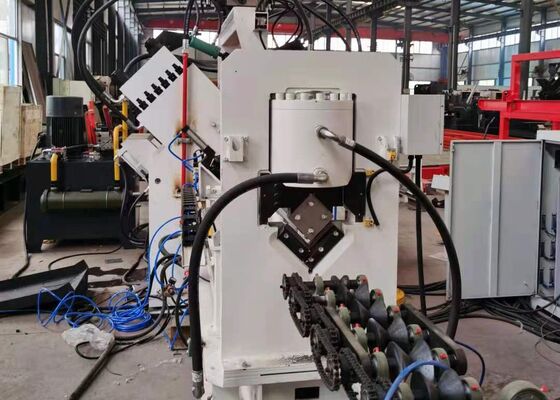

초고압 송전탑 앵글 CNC 펀칭기 630KN 마킹력
제품 소개:
본 기계는 앵글 타워 산업, 철골 구조 건설 및 건축 분야에서 앵글 강철의 펀칭, 마킹 및 절단 전용 장비입니다.
제품 사양:
| 모델 | JNC1010 |
| 앵글 사이즈 (mm) | 40x40x3~100x100x10 |
| 최대 펀칭 (직경 x 두께) (mm) | Φ26x10 |
| 펀칭력 (kN) | 630 |
| 마킹력 (kN) | 630 |
| 절단력 (kN) | 1000 |
| 블랭크 최대 길이 (m) | 12 |
| 완제품 최대 길이 (m) | 8 |
| 측면당 펀치 수 | 2 |
| 마킹 문자 그룹 | 4 |
| 그룹당 문자 수 | 12 |
| 문자 크기 (mm) | 14x10x19 |
| CNC 축 수 | 3 |
| 절단 모드 | 단일 블레이드 |
| 냉각 방식 | 수냉/공냉/오일 칠러 |
| 최대 공급 속도 (m/min) | 80 |
| 프로그래밍 모드 | 로프팅 소프트웨어 또는 명령 프로그래밍 |
| 전체 치수 (m) | 약 25x6.5x2.5 |
| 상기 사양은 고객의 특정 요구 사항에 따라 조정 및 변경될 수 있습니다. | |
제품 특징:
1. 본 기계는 서보 모터 구동 공급 장치와 CNC 기술을 활용하여 높은 효율성과 안정적인 가공물 정밀도를 보장합니다. 주요 유압, 공압 및 전기 부품은 국제적으로 인정받는 공급업체에서 조달합니다.
2. 각 측면에는 두세 세트의 펀치와 다이가 장착되어 있어 세 가지 다른 펀치 직경을 수용할 수 있으며, 단일 작업으로 모든 구멍을 가공할 수 있습니다.
3. CNC 공급 트롤리는 AC 서보 모터로 구동되며, 광전 엔코더로 피드백을 제공합니다. 폐쇄 루프 제어를 사용하여 정밀한 위치 결정 정확도를 보장합니다.
4. 본 기계는 이중 언어 중국어/영어 인터페이스를 갖춘 컴퓨터를 특징으로 하며, 작동이 용이하고 가공물 도면을 표시할 수 있습니다. 프로그래밍은 간단하며, 수동 프로그래밍과 로프팅 소프트웨어에서 생성된 프로그램을 모두 지원합니다.
5. CNC 공급 카리지는 서보 모터로 구동되며, 광전 엔코더가 피드백을 제공합니다. 폐쇄 루프 제어가 구현되어 정밀한 위치 결정 정확도를 보장합니다.
6. 모든 마킹, 펀칭 및 절단 작업은 완전 자동화되며, 수동 작업을 줄이고 운영 효율성을 높이기 위해 공압 회전 장치로 완성된 앵글을 언로드합니다.
7. 마킹 장치는 우수한 강성을 갖춘 폐쇄 프레임을 특징으로 합니다. 마킹 장치에는 네 세트의 문자 상자가 장착되어 있으며, 프로그램으로 선택할 수 있습니다.
8. 본 기계에는 선택 사항으로 절단 기능이 포함되어 있어 고정 길이 앵글 가공이 가능합니다.
9. 제어 시스템은 호스트 컴퓨터, CNC 시스템, 서보 모터, PLC 및 감지 스위치로 구성됩니다. 가공물 도면을 입력하기만 하면 처리 프로그램이 자동으로 생성됩니다.
10. 유압 시스템은 주로 펀칭, 절단, 마킹, 재료 압착 및 문자 상자 교체 작업을 수행합니다.
앵글 강철 타워 산업 내 표준 사양 및 일반적인 가공 시나리오를 준수하는 이러한 샘플은 사용자에게 장비의 품질, 정밀도 및 솜씨를 직접 평가할 기회를 제공합니다. 이는 장비의 성능과 특정 생산 표준 준수를 평가하기 위한 실질적인 벤치마크 역할을 하며, 잠재적 응용 분야에 대한 정보에 입각한 데이터 기반 의사 결정을 촉진합니다.
초고압(UHV) 송전선의 건설에서 타워는 극한의 기상 조건과 상당한 하중을 견뎌야 하므로, 이 장비는 타워의 핵심 구조를 형성하는 앵글 강철 부품을 가공하는 데 필수적입니다. 타워 본체, 크로스 암 및 기타 중요한 구조 요소에 사용되는 앵글 강철에 드릴링 및 스탬핑 작업을 일관되게 수행하여 타워의 전반적인 안정성을 유지하는 정밀한 치수와 안전한 연결을 보장합니다.
