제품 상세 정보:
결제 및 배송 조건:
|
| 플레이트 크기: | 1500x800mm | 판 두께: | 5~25mm |
|---|---|---|---|
| 펀칭 력: | 1000/1200kN | 마킹 힘: | 800/1000kN |
| CNC인지 아닌지: | CNC | 다이 스테이션: | 4 |

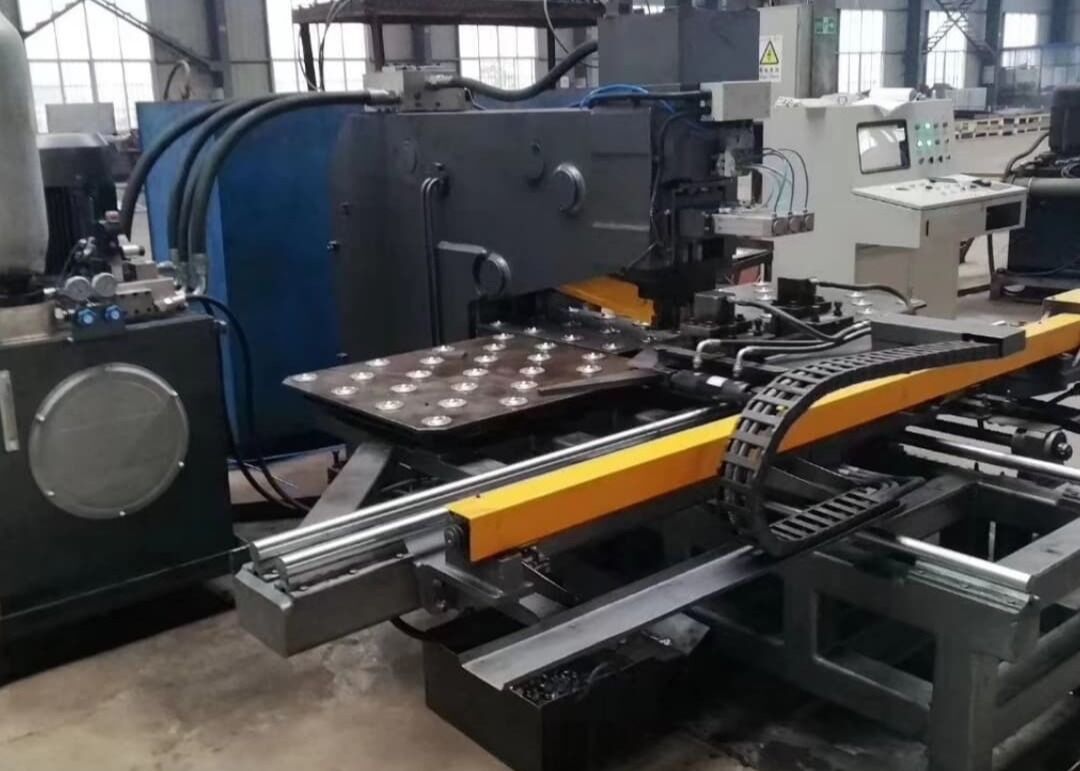

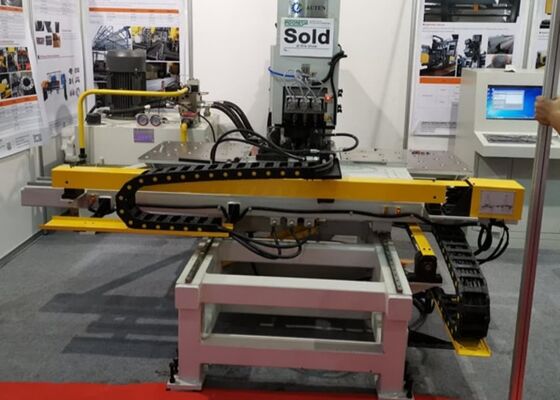

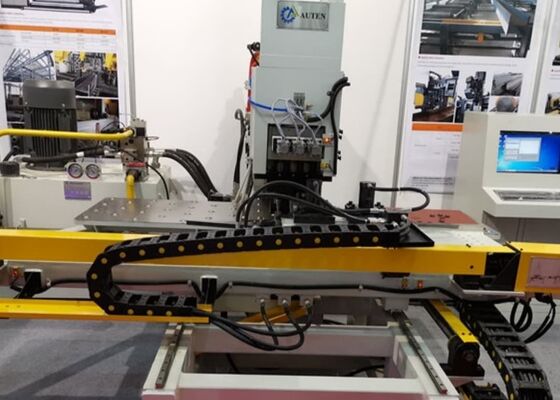

강철 가공 회사 CNC 유압 펀칭 드릴링 복합 기계 구조용 강철 사용
적용 산업:
철탑 산업에서 강철판의 펀칭 및 마킹을 위해 특별히 설계된 고도로 전문화된 CNC 기계입니다. 또한 다양한 기타 분야에서도 유사한 펀칭 및 마킹 작업에 사용됩니다.
주요 구성 요소:
이 기계는 주 장치, 작업대, 유압 클램핑 시스템, 드릴링 모듈, 펀칭 모듈, 유압 전원 공급 장치, 전기 제어판 및 자동 윤활 시스템으로 구성됩니다.
사양:
| 모델 | BNCZ100 | |
| 최대 가공물 크기 (mm) | 1500*800 | |
| 최대 펀칭 직경 (mm) | Φ26 | |
| 최대 드릴링 직경 (mm) | Φ50 | |
| 드릴링 스핀들 테이퍼 | / | |
| 판 두께 (mm) | 펀칭 | 5～25 (Q235) |
| 드릴링 | 40 | |
| 펀칭력 (kN) | 1000/1200 | |
| 마킹력 (kN) | 800/1200 | |
| 구멍과 판 가장자리 사이의 최소 거리 (mm) | 펀칭 | 25 |
| 드릴링 | 구멍 직경에 따라 다름 | |
| 문자 크기 (mm) | 14*10*19 | |
| 문자 수량 | 12 | |
| 다이 스테이션 | 4 | |
| 드릴링 공급 속도 (mm/min) | 25~280 | |
| 드릴링 스핀들 스트로크 (mm) | 180 | |
| 드릴링 스핀들 회전 속도 (r/min) | 120~560 | |
| 프로그래밍 모드 | 명령 프로그래밍, Auto CAD 도면 또는 레이아웃 소프트웨어 | |
| 전체 치수 L*W*H (m) | 3.2*3*2.6 | |
제품 특징:
1. 기계 프레임은 C형 강판 용접으로 제작되어 견고한 강성을 보장하고 넓은 작업 공간을 제공합니다. 펀칭용 2개, 마킹용 1개 등 3개의 다이 스테이션이 장착되어 있으며 자동 다이 스테이션 전환 기능을 갖추고 있습니다. 클램핑 시스템은 다양하며 다양한 작업물을 수용할 수 있고 정확한 위치 지정을 위한 기준 블록이 특징입니다. 작업물은 롤러볼 작업대에 의해 지지됩니다. X 및 Y 축은 서보 모터와 볼 스크류 시스템으로 구동되며, 위치 피드백은 PLC에 의해 모니터링되어 펀칭 작업의 자동 제어를 용이하게 합니다. 작업자는 작업물 프로그램을 입력할 수 있으며, 이는 향후 작업에 재사용될 수 있습니다.
2. 이 기계는 CNC 기술과 서보 모터 피딩을 통합하여 효율성을 향상시키고 작업물의 일관된 정밀도를 유지합니다.
3. 필수 기능 부품은 모듈식 조립으로 설계되어 유지 보수 및 수리가 용이합니다.
4. 단일 강철판에서 펀칭 및 마킹 작업을 모두 수행할 수 있습니다.
5. 이 시스템은 직관적인 프로그래밍을 제공하며, CAD 도면을 지원하고 로프팅 소프트웨어에서 생성된 프로그램과 원활하게 통합됩니다. TEKLA 로프팅 소프트웨어 파일(NC1 형식 포함)과 완벽하게 호환됩니다.
6. 이 기계에는 자체 진단 결함 감지 기능이 장착되어 있습니다.
7. X 및 Y 축은 서보 모터, 볼 스크류 및 선형 가이드로 구동되어 우수한 정밀도를 보장합니다.
8. 메인 구조는 C형 용접 강판 프레임워크로 제작되어 뛰어난 강성과 넓은 작동 영역을 제공합니다.
9. 이 기계에는 1개의 마킹 스테이션을 포함한 3개의 작업 스테이션이 장착되어 있으며 자동 스테이션 전환 기능이 있습니다.
10. 클램핑 시스템은 다양한 두께의 작업물을 처리하도록 설계되었습니다. 기준 제로 블록을 사용하여 작업물은 볼 베어링 작업대에서 지지됩니다.
11. X 및 Y 축은 서보 모터, 볼 스크류 및 고정밀 선형 가이드로 구동되며, 듀얼 축 CNC 시스템에 의해 구동되어 정확한 펀칭 위치 제어를 보장합니다.
12. 전체 처리 워크플로우는 완전히 자동화되어 있어 작업자는 컴퓨터에 작업물 도면만 입력하면 됩니다.
기계 세부 정보:
이 특수 금속 가공 시스템은 철탑 제조 산업에 사용되는 강철판에 펀칭, 마킹 및 드릴링 작업을 수행하도록 맞춤 설계되었습니다. 엄격한 공차 요구 사항 및 표면 마감 사양을 충족하는 뛰어난 가공 정밀도를 보장합니다. 철탑 부문 외에도 이 다목적 장비는 광범위한 산업 분야의 금속판에 대한 안정적인 펀칭, 드릴링 및 마킹 기능을 제공합니다. 다양한 산업 응용 분야에서 높은 운영 처리량과 정밀 가공을 일관되게 제공하여 워크플로우 효율성을 최적화하고 제품 품질을 향상시킵니다.
