80m/Min 최대 공급 속도 각 강철 산업에 대한 CNC 펀칭 절단 기계

80m/Min 최대 공급 속도 각 강철 산업에 대한 CNC 펀칭 절단 기계

제품 소개:

이 장비는 각 강철, 채널 강철, 판을 위한 펀칭, 타이핑, 셰어링 기능을 결합합니다. 하나의 기계로,이 세 가지 유형의 금속 재료에 세 가지 다른 작업을 수행 할 수 있습니다..

기계 구조:

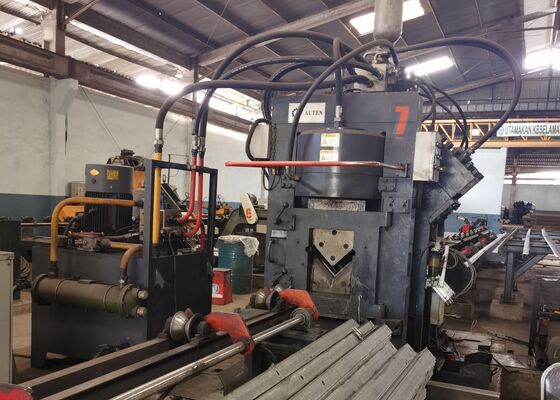

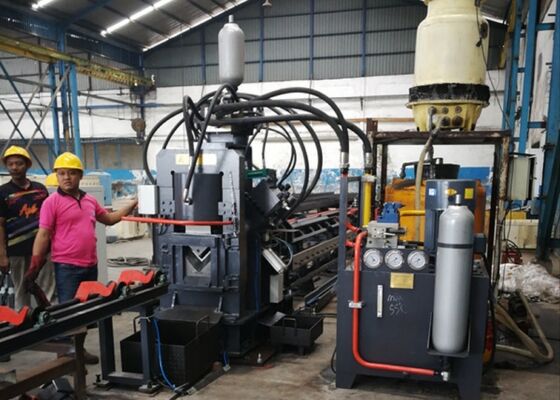

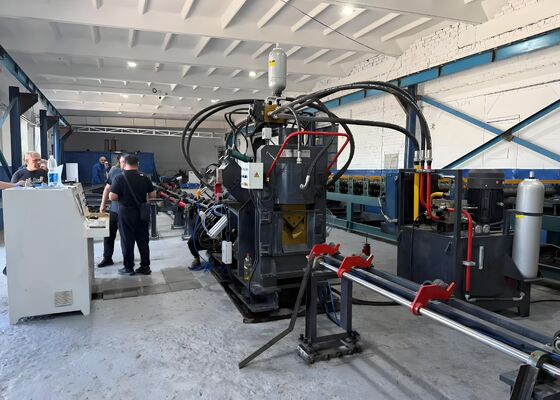

이 생산 라인은 6 개의 구성 요소로 구성됩니다: 작업 조각의 로딩 섹션, 공급 섹션, 주 기계, 완성 된 작업 조각의 로딩 섹션, 전기 제어 시스템,및 수압 전력 단위.

제품 매개 변수

특징 및 구성 부분:

1먹이 부문

먹이 부문은 먹이 채널과 CNC 먹이 카트로 구성됩니다.

공급 채널: 이것은 컨베이어 롤러, 지원 브래킷, 프레임, 정밀 선형 가이드 라인 및 측면 위치화 바퀴를 포함합니다.

CNC 먹이 카트: 이것은 세르보 모터, 드라이브 기어, 동기화 벨트, 카트 프레임, 클램핑 막대 및 클램핑 턱으로 구성됩니다.

작업 조각은 처음에는 수동으로 클램프에 배치되고, 공급 클램프는 서버 모터로 자동으로 펀칭 및 셰어링을 위한 주 기계로 이동합니다.제어 시스템에서 제공된 지침에 따라.

2메인 머신

이 부품은 압축 장치, 타이핑 장치, 지원 장치, 측면 펀싱 장치 및 절단 장치로 구성됩니다.

압축 단위: 이것은 작업 조각을 고정시키고, 모든 편차를 방지하고, 펀칭 및 셰어링 중에 생성되는 힘에 대응하도록 설계되었습니다.

타이핑 유닛: 고정된 기계 기저, 기저를 움직이는 오일 실린더, 수압 전력 헤드 실린더,네 개의 문자 상자를 옮기는 것을 용이하게 하는 네 개의 위치 실린더, 그리고 수동 조정 메커니즘

지원 단위: 재료 공급 동안 지원 단위는 각 강철이 하단 블레이드를 치는 것을 막기 위해 펀칭 및 타이핑 단위보다 높게 배치됩니다. 펀칭 시,지원 단위는 타이핑의 품질을 보장하기 위해 낮아집니다.펀치하고 깎는 것

펀칭 유닛: 이 유닛은 각 쪽에 세 개의 펀칭 포지션을 갖추고 있습니다. 각 포지션은 고객 사양에 따라 다양한 지름의 펀칭 헤드로 장착 될 수 있습니다.펀싱 포지셔닝은 공 나사 및 사각형 레일을 통해 서보 모터에 의해 구동, 고 정밀 위치를 보장합니다.

시어링 유닛: 이 유닛은 프레임, 수압 전력 실린더, 상부 칼 박스, 하부 칼 박스, 변환 메커니즘, 압축 부품 및 재료 처리 시스템으로 구성됩니다.기계는 각 강철을 절단 할 수 있습니다, 채널 스틸, 그리고 판은 다른 구성으로 절단 도를 교체함으로써.

공급 시스템은 각 강철이 하단 블레이드와 접촉하지 않도록 설계되었습니다. 각각의 폼을 변경하여 세 가지 다른 프로파일을 절단 할 수 있습니다.

3완성 된 작업 조각 卸기 단위

이 단위는 작업 조각 지원 롤러와 지원 샤프트로 구성됩니다.

버튼을 누르면 작업 조각은 고객의 요구 사항에 따라 왼쪽 또는 오른쪽으로 추출 될 수 있습니다.

4수압 전력 부문
이 기계 는 독립적 인 수압 역 을 사용 하여 유지 보수 를 용이 하게 한다. 파이프 연결 은 펠룰형 핑팅 을 사용 하여 이루어져 관절 누출 위험 을 효과적으로 제거 한다.수압 밸브는 밸브 블록을 통해 통합됩니다, 평판 밸브와 카트리지 밸브를 동시에 사용 합니다. 파이프링은 콤팩트하게 배치되어 파이프링 손실을 최소화 하는 보다 효율적인 수압 시스템을 보장 합니다.따라서 전체 시스템 성능을 최적화합니다..

5전기 제어
기계의 전기 제어 시스템은 진보적이고 논리적으로 설계되어 있으며, 학습 및 조작이 쉬운 사용자 친화적인 프로그래밍 인터페이스를 갖추고 있습니다.제어 소프트웨어는 지속적으로 기계의 작동을 모니터링장애가 발생하면 CRT 화면은 장애 원인에 대한 자세한 정보를 제공하고 시정 조치에 대한 지침을 제공합니다.

이 표본은 각철 타워 산업에서 통용되는 표준 사양과 전형적인 처리 조건을 나타내는 것으로 사용자가 직접 장비의 품질을 평가 할 수 있습니다.정확성, 그리고 제조량. 그들은 장비의 성능과 정해진 생산 표준에 대한 적합성을 평가하는 구체적인 기준으로 작용하여,미래 신청에 대한 데이터 기반의 결정.

In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure extreme weather conditions and heavy loads—this equipment is crucial for processing the angle steel components that constitute the tower’s primary framework그것은 타워 몸체, 크로스 팔 및 다른 중요한 구조 요소에 사용되는 각 강철에 대한 굴착 및 스탬핑 작업을 안정적으로 수행합니다.타워의 전반적인 안정성을 유지하기 위해 정확한 차원과 안전한 연결을 보장합니다..
