제품 상세 정보:
결제 및 배송 조건:
|
| 효과적인 밀링 길이: | 300mm | 가공판 두께: | 5-300mm |
|---|---|---|---|
| 가공판 폭: | 100mm 이상 | 밀링 각도: | 0-85, -45-0° |
| 급속 이송 속도: | 2500mm/분 | 밀링 속도: | 100-1500mm/분 |
| 최대 수평 밀링 스트로크: | ≥300mm | 최대 수직 밀링 스트로크: | ≥500mm |
| 강조하다: | 빔 없는 프레싱 머신,3000mm 프레싱 길이 프레싱 머신,듀얼 드라이브 듀얼 파워 헤드 프레싱 머신 |
||

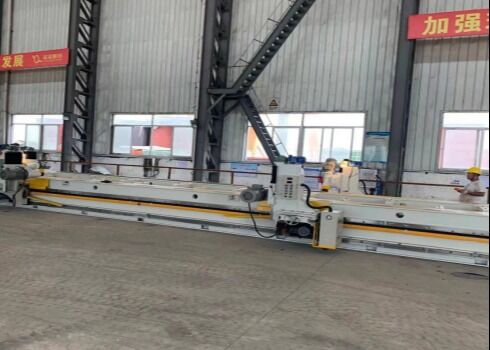

3000mm 프레싱 길이 빔 없는 듀얼 드라이브 듀얼 파워 헤드 프레싱 머신 모델 XB-3
개요:
압력 빔이없는 XB 시리즈 프레싱 기계는 독립적으로 개발하고 우리 회사에서 제조 한 진보되고 효율적인 새로운 프레싱 장비입니다.그리고 그것은 국가 특허청에서 발행 한 국가 유용 모델 특허를 얻은 유일한 제품입니다.압력 용기, 보일러, 조선, 큰 폼 및 기계, 철강 구조, 전력 및 화학,특히 특수 합금판 및 새로운 재료를 깎는 데 적합합니다., 그리고 판의 전접 가공에 사용됩니다.
장비 구성:
장비는 주로 다음 부분으로 구성됩니다: (1) 기계 침대, (2) 작업 테이블 (전자기 턱과 함께), (3) 안내 레일, (4) 리프팅 컬럼, (5) 프레싱 파워 헤드, (6) 파워 트롤리,(7) 프레싱 컷머리, (8) 전기 제어 상자, (9) 윤활 장치, (10) 전도 장치, (11) 보호 장치, (12) 위치 장치, (13) 재료 지원 장치, (14) 페인트, (15) 절단 도구 절단 머리.
사양:
| 아니 |
부문 |
매개 변수 값 |
단위 |
언급 |
| 1 |
실제 밀링 길이 |
3000 | mm |
두 개의 동력 헤드가 동시에 같은 방향으로 한 번 통과하여 3000mm의 효과적인 절단을 달성합니다. |
| 2 |
가공판 두께 |
5~300 | mm | |
|
가공판 너비 |
100 | mm |
잎 너비 100mm 이하 |
|
| 3 | 밀링 각도 |
0-85, -45-0 |
o |
앞 구각: 0°85° 뒷편 굽은 각: 0~45° |
| 4 |
급속한 경주 속도 |
2500 | mm/min | |
| 5 | 밀링 속도 | 100-1500 | mm/min |
재료와 절단 깊이를 기준으로 |
| 6 | 최대 수평 프레싱 스트로우 | ≥ 300mm | ||
| 7 | 최대 수직 프레싱 스트룩 | ≥500mm | ||
| 8 | 가공면의 거칠성 | Ra3.2-125 |
걷기 속도에 따라 |
|
| 9 |
침대 가이드 라인 직선성 |
≤0.40mm/3000 | 단면 | |
| 11 |
프레싱 파워 헤드 속도 |
960 | r/min | DLT-2 기름 없는 행성형, 간단하고 실용적 |
| 13 |
밀링 커터 지름 |
125 | mm |
유니버설 160 |
| 14 |
전기 영구 자석 턱수단 수 (턱수단 크기 400x220) |
6 | 세트 | 전문 제조업체가 제조한 것, 우리 회사에서 직접 제작하지 않은 것 |
| 15 | 전기 영구 자석 턱 흡수 힘 | 3 | T | |
| 16 |
수동 재료 정지 장치 |
4 | 세트 |
직선 0.40mm/30000 |
| 17 |
주요 재료 지원 프레임 |
5 | 세트 | 1.2M/위면, 유니버설 롤러 |
| 18 | 바닥에서 작업판 높이 | 900 | mm |
장착판 높이 50mm |
| 19 |
작업판 너비 |
520 | mm | 수직 작업 테이블 너비 |
| 20 | 작업판의 효과적 클램핑 길이 | 3000 | mm |
전체 작업판 길이: 5500mm |
| 19 |
피드 모터 전력 |
1.5 | KW |
슈나이더 일렉트릭 주파수 변환기 |
| 20 |
밀링 모터 전력 |
7.5 | KW | 변주 주파수 속도 제어 스나이더 전기 주파수 변환기 |
| 21 |
리프팅 모터 힘 |
0.75 | KW | |
| 22 | 윤활유 펌프 모터 전력 | 100 | W | |
| 23 |
장비의 차원 |
길이 5500mm × 2700mm (지구체 포함) × 높이 2100mm |
||
| 24 | 전원 공급 |
3단계 3선 380VAC (±15%), 50Hz (±1Hz) |
||
| 25 |
환경 조건 |
-10°C ~ -45°C, 상대 습도: 20%~95% |
||
| 26 |
기계 도구의 비동기 소음 |
< 85dB ((A) | ||
| 27 | 고도 | < 1500m | ||
구조적 특징:
1기계 침대는 고품질의 탄소 강철 판으로 구성되어 있으며, 매듭없이 용접된 디자인과 합리적인 배열을 갖추고 있습니다. 이것은 견고한 구조, 향상된 경직성,그리고 편리한 교통또한, 그것은 효과적으로 내부 스트레스 제거를 위해 전체 노화 치료를 거친다. 침대 평행 수직 안내 레일로 매달린 유형으로 설계,가공 후 하나의 기준 표면을 제공하는, 실제 절단 도중 직선을 보장합니다 (이 디자인은 두 개의 기준 표면을 가진 기본 타입과 매달린 조합에 비해 직선을 더 잘 보장합니다.)
2테이블은 작업 부품을 고정하기 위해 전자기 턱을 사용합니다. 편리한 조작과 충분한 설치 공간을 제공합니다. 각 턱은 220 × 400mm (폭 × 길) 를 측정합니다.길이를 따라 배치된 6 개의 턱과 함께, 효과적으로 테이블의 흡수 거리를 줄입니다.
3. 세그먼트 된 완전 완화 된 안내 레일: (최상급 구성) 안내 레일 크기: 40 * 80 * 600mm, 재료: 40CrMo, 통합 완화 및 완화,HRC48-50의 경직성까지 고주파 강화정밀 세그먼트 스플라이싱을 보장하기 위해 정밀 토양. 장시간 사용된 경우가이드 레일은 정비를 위해 제거하거나 교체하여 정확성을 회복하고 장비의 수명을 연장 할 수 있습니다.직경은 0.40mm/3000mm를 초과하지 않습니다.
4. 들어올림 기둥: 기둥은 슬라이드에 볼트 되어 있다. 슬라이드는 고강도 철 (HT-250) 으로 만들어져 있으며, 통합적으로 가사되고 가공된다. 슬라이드는 침대 가이드 레일에 좌우로 움직일 수 있다.,기둥이 침대에 세로로 앞뒤로 움직일 수 있습니다. 기둥에 있는 리프팅 슬라이드 스크루는 전기적인 리프팅과 하락을 달성하기 위해 모터와 리드커에 의해 구동됩니다.또는 수동 들어올림제한 스위치는 승강 기둥의 위쪽과 아래쪽 모두에 설치되어 승강기 운전자의 부주의로 인해 전력 헤드가 이동 범위를 초과하지 않도록합니다.따라서 사고를 예방합니다..
5프레싱 파워 헤드는 고품질의 자생 프레싱 헤드 (회사가 독립적으로 설계 및 제조한 안정적인 제품) 를 사용합니다.프레싱 전력 머리는 기둥의 왼쪽에있는 리프팅 슬라이드에 장착되어 있으며 기둥 슬라이드 스크루로 전기적으로 들어올리고 낮출 수 있습니다.미세한 조절을 위해 도구 설정 중에 안전과 정확성을 보장하기 위해 수동 조정이 필요합니다.슬라이드의 벌레 기어 샤프트는 수평 평면에 대응하는 각도로 기울일 수 있습니다앞면 (0-85°) 과 아래면 (0-45°) 의 끝면 또는 굽을 가공할 수 있다.밀링 피드 속도는 어떤 속도와 빠른 반환에서 밀링의 필요를 충족시키기 위해 언제든지 조정할 수 있습니다그것은 또한 교차 밀링 기능을 갖추고 있습니다.
6전력 트롤리는 비 표준, 확대 된 디자인을 갖추고 있으며 별도로 설계 된 장치입니다. 기어와 환기는 큰 슬라이드에 장착되며, 기어가 가이드 레일 래크에 매시됩니다.소음도 낮아요, 단단한 평행 축 나선 기어와 함께 높은 토크 감소기는 변주 주파수 모터를 통해 기계를 구동합니다. 주파수 변환기는 컨트롤러를 통해,이동 메커니즘의 단계없는 속도 조절을 허용합니다.. 상세 한 이동 속도 와 밀링 속도 는 밀링 머신 의 제어판 에 있는 디지털 디스플레이 에 표시 된다. 그것은 편리 하고 빠르고 매우 효율적이다.이 기계는 두 개의 독립적인 힘 트롤리, 독립적으로 또는 함께 제어 할 수 있습니다. 두 트레일 사이에 안전 충돌 방지 장치가 설치되어 있습니다.
7. 밀링 커터 헤드: 이 기계 도구의 밀링 커터 헤드는 국가 표준을 충족하는 고품질 국내 생산 밀링 기계 특정 밀링 커터 헤드를 사용합니다.Q345D 고강성 강철판에 대한 고객의 가공 요구 사항에 따라, Φ125-160 고강도 75 ° 절단 머리가 절단 접촉 면적을 줄이고 절단 온도를 낮추고 도구 마모를 줄이기 위해 사용됩니다. YW 시리즈 탄화물 고 합금 삽입이 사용될 수 있습니다.
8전기 제어 상자: 전기 제어 상자 두 세트가 있습니다. 한 세트는 기계 침대 오른쪽에있는 오른쪽 기둥에 설치되어 있으며, 주로 전체 전원 공급을 제어합니다.전기 제어 상자의 다른 세트는 힘 차에 고정 설치전기 제어 패널은 작업 표면에 가까운 기둥에 장착됩니다. 필요한 버튼을 누르면 정상 프레싱을 위해 기계 작동이 가능합니다.이동 속도와 전력 헤드 속도는 제어판에 디지털 표시됩니다.
